Simbología del genograma: tabla de símbolos y líneas

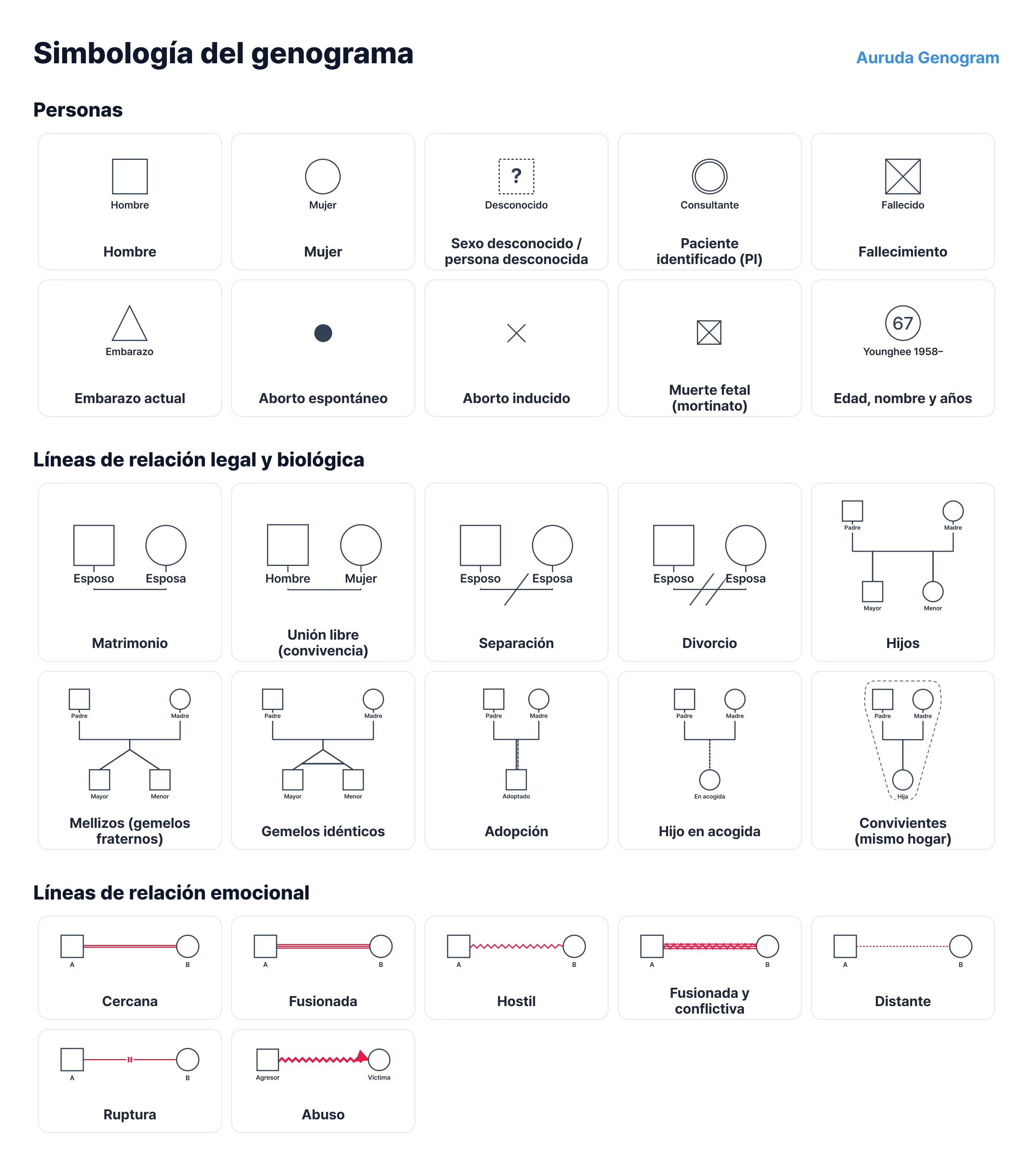

Esta página es la leyenda del genograma (también llamado familiograma en medicina familiar): 27 símbolos estándar, organizados en tres grupos (10 personas, 10 líneas de relación legal y biológica, 7 líneas de relación emocional), cada uno con su dibujo y la forma de trazarlo. Úsala para consultar un símbolo que no reconozcas al leer un genograma. Los símbolos siguen la literatura sobre genogramas de McGoldrick, Gerson y Petry, y cada dibujo es lo que Auruda Genogram traza realmente para esa relación. Las leyendas institucionales de cada país pueden variar un poco. El orden para dibujar un genograma y cuándo usar cada símbolo se explican en la sección 3 de la guía del genograma.
¿Qué símbolos se usan para las personas en un genograma?
La figura indica el sexo, y las marcas que se le agregan indican la situación de la persona. El cuadrado es un hombre, el círculo una mujer y el rombo un sexo desconocido; el doble contorno marca al paciente identificado (PI) y una X dentro de la figura marca a una persona fallecida. Un triángulo y figuras pequeñas muestran el embarazo y la pérdida gestacional.
Hombre
Cuadrado
Mujer
Círculo
Sexo desconocido / persona desconocida
Rombo (Auruda Genogram dibuja un signo de interrogación dentro de un cuadrado punteado)
Paciente identificado (PI)
Figura dibujada con doble línea
Fallecimiento
X dentro de la figura, con el año de la muerte
Embarazo actual
Triángulo
Aborto espontáneo
Círculo pequeño relleno
Aborto inducido
X pequeña
Muerte fetal (mortinato)
Figura de sexo pequeña con una X (Auruda Genogram usa un cuadrado pequeño sin importar el sexo)
Edad, nombre y años
La edad dentro de la figura; debajo, el nombre y los años de nacimiento y muerte
¿Cómo se dibujan el matrimonio, el divorcio y los hijos en un genograma?
El tipo de línea indica la forma de la relación, y las barras que la cruzan indican qué tanto se ha deshecho. La línea continua es un matrimonio y la discontinua una unión libre (convivencia; en España, pareja de hecho); una barra es una separación y dos barras, un divorcio. Las líneas verticales que bajan de la línea de los padres son los hijos, y una línea vertical discontinua es un hijo adoptivo o en acogida (en Colombia, hogar sustituto).
Matrimonio
Línea continua que une a los dos, con el año del matrimonio
Unión libre (convivencia)
Línea discontinua
Separación
Una barra que cruza la línea de relación
Divorcio
Dos barras que cruzan la línea de relación
Hijos
Líneas verticales que bajan de la línea de relación de los padres, con el mayor a la izquierda
Mellizos (gemelos fraternos)
Dos líneas que salen de un mismo punto de la línea de matrimonio
Gemelos idénticos
Una línea horizontal que une las dos líneas que se abren
Adopción
Línea vertical discontinua (Auruda Genogram dibuja una línea doble: continua y discontinua)
Hijo en acogida
Línea vertical discontinua
Convivientes (mismo hogar)
Los miembros quedan rodeados por un contorno discontinuo
¿Qué significan las líneas de relación de un genograma?
Las líneas de relación emocional se leen por cuántos trazos tienen y qué forma toman. Más líneas paralelas significan un vínculo más estrecho: dos líneas son una relación cercana y tres, una relación fusionada. El zigzag es una relación hostil, la línea punteada una relación distante y la línea cortada en el centro, una ruptura. Una punta de flecha marca una relación con dirección, como el abuso.
Algunos manuales llaman «aglutinada» a la relación fusionada, «conflictiva» a la hostil y «corte emocional» o «desconexión emocional» a la ruptura; son los mismos símbolos de esta tabla. Los colores y las formas de las líneas emocionales pueden variar entre ediciones e instituciones, así que, si tu institución o tu asociación profesional tiene lineamientos, síguelos primero.
Cercana
Dos líneas paralelas
Fusionada
Tres líneas paralelas
Hostil
Línea en zigzag
Fusionada y conflictiva
Zigzag sobre tres líneas paralelas
Distante
Línea punteada
Ruptura
Línea cortada en el centro (corte emocional)
Abuso
Flecha en zigzag que va de quien agrede a la víctima
¿Qué literatura sigue la simbología del genograma?
Esta tabla sigue la notación estándar que recoge la literatura sobre genogramas de McGoldrick, Gerson y Petry.
- McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton. (En español: Genogramas en la evaluación familiar, Gedisa.)
- McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4.ª ed.). W. W. Norton.
Los detalles de la notación varían entre ediciones e instituciones. Esta página resume la notación de uso común en las obras anteriores; si tu institución o tu asociación profesional tiene lineamientos, esos tienen prioridad.
