家系圖符號大全

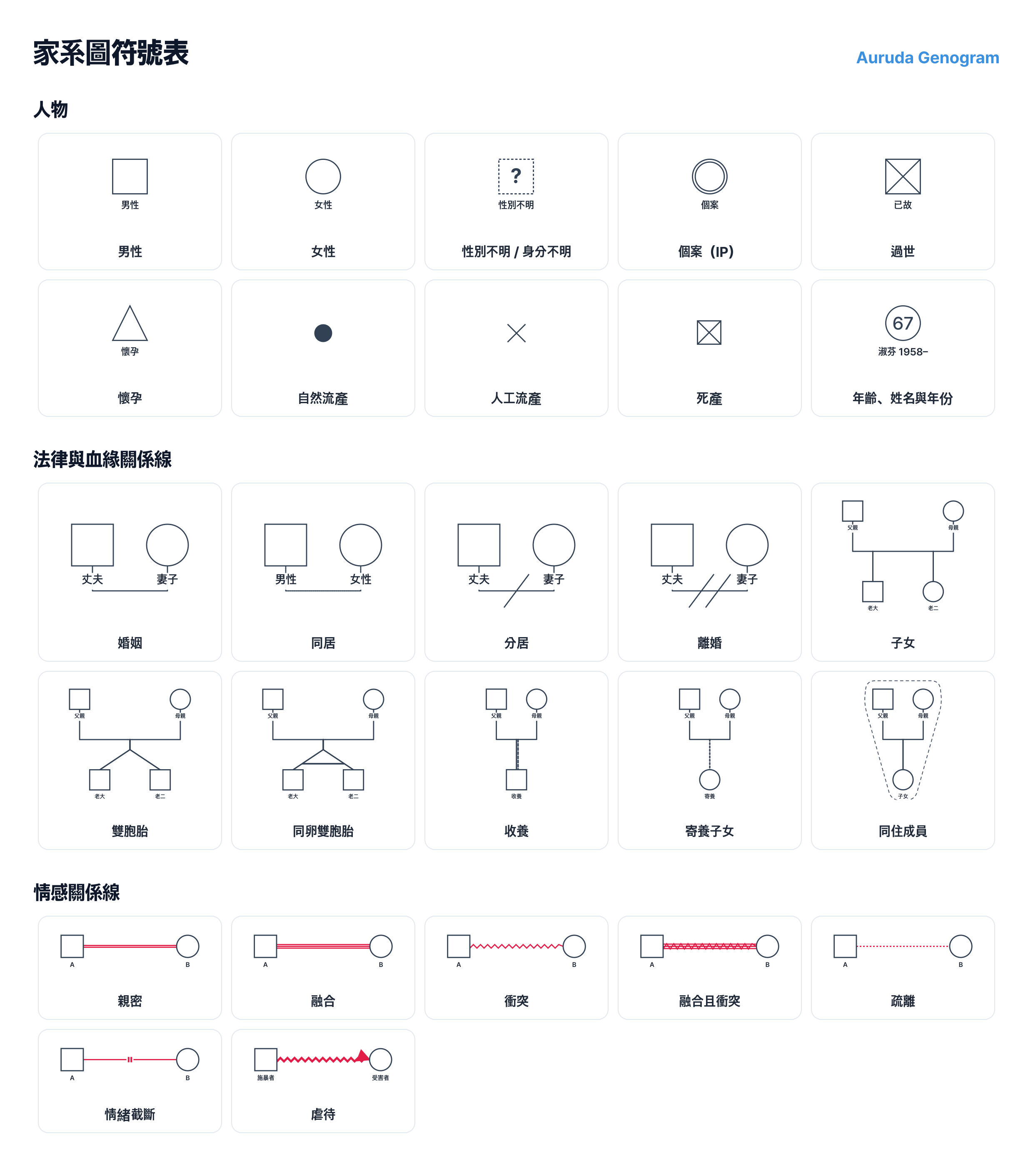

本頁是家系圖的符號說明：共 27 個標準家系圖符號，分為人物10個、法律與血緣關係線10個、情感關係線7個，每個符號都附有圖片和畫法。讀家系圖時遇到看不懂的符號，可以在這裡查。這些符號依據 McGoldrick、Gerson 與 Petry 的家系圖文獻，每張圖片都是 Auruda Genogram 實際畫出該關係的樣子。家系圖的繪製順序和各符號的使用時機，請見家系圖繪製指南第 3 節。
家系圖上的人物用什麼符號表示？
圖形表示性別，圖形上加的記號表示人物的狀況。方形是男性，圓形是女性，菱形是性別不明；雙線輪廓標出個案（IP），圖形內畫X表示已經過世。三角形和小圖形表示懷孕和懷孕失落。

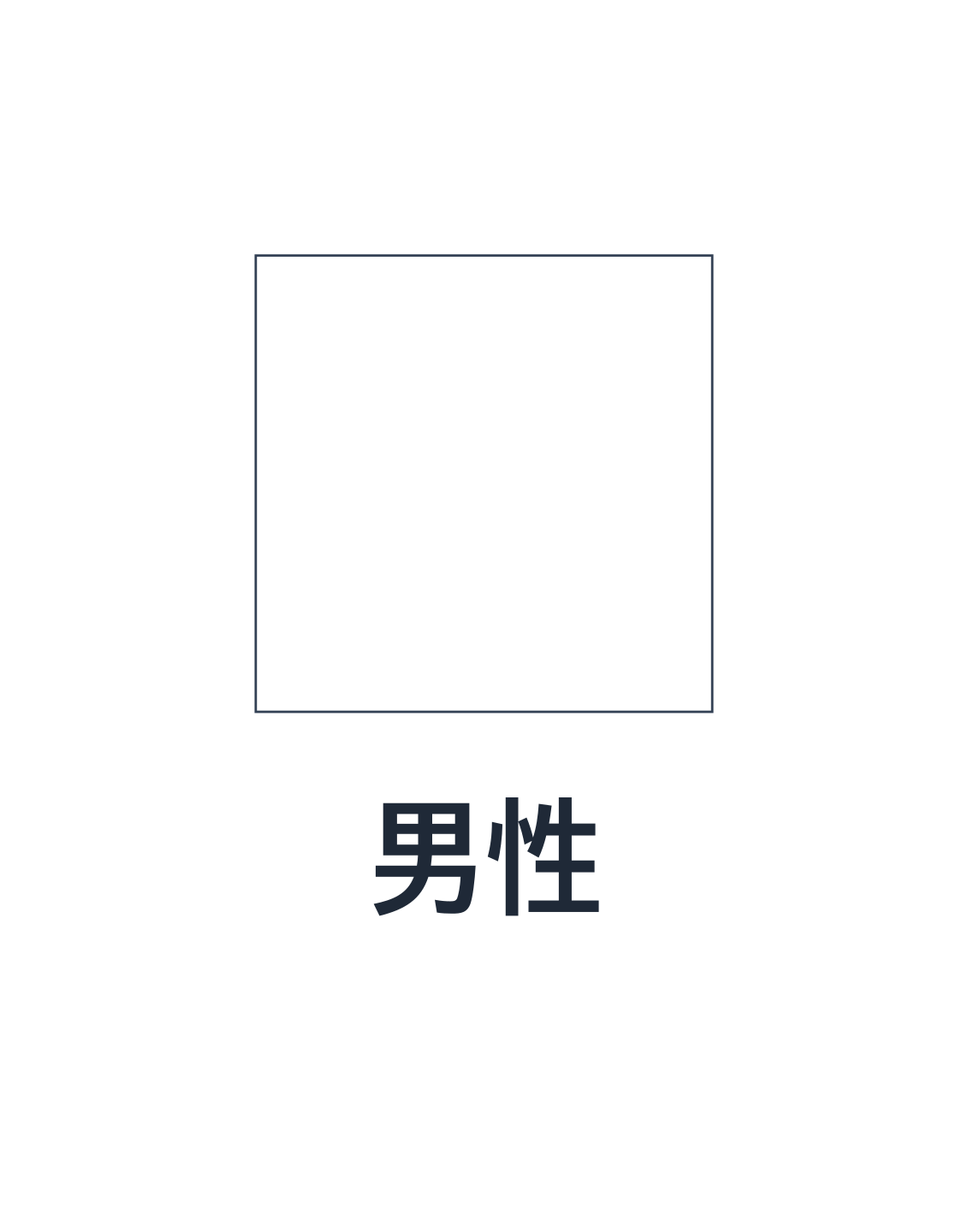

男性
方形

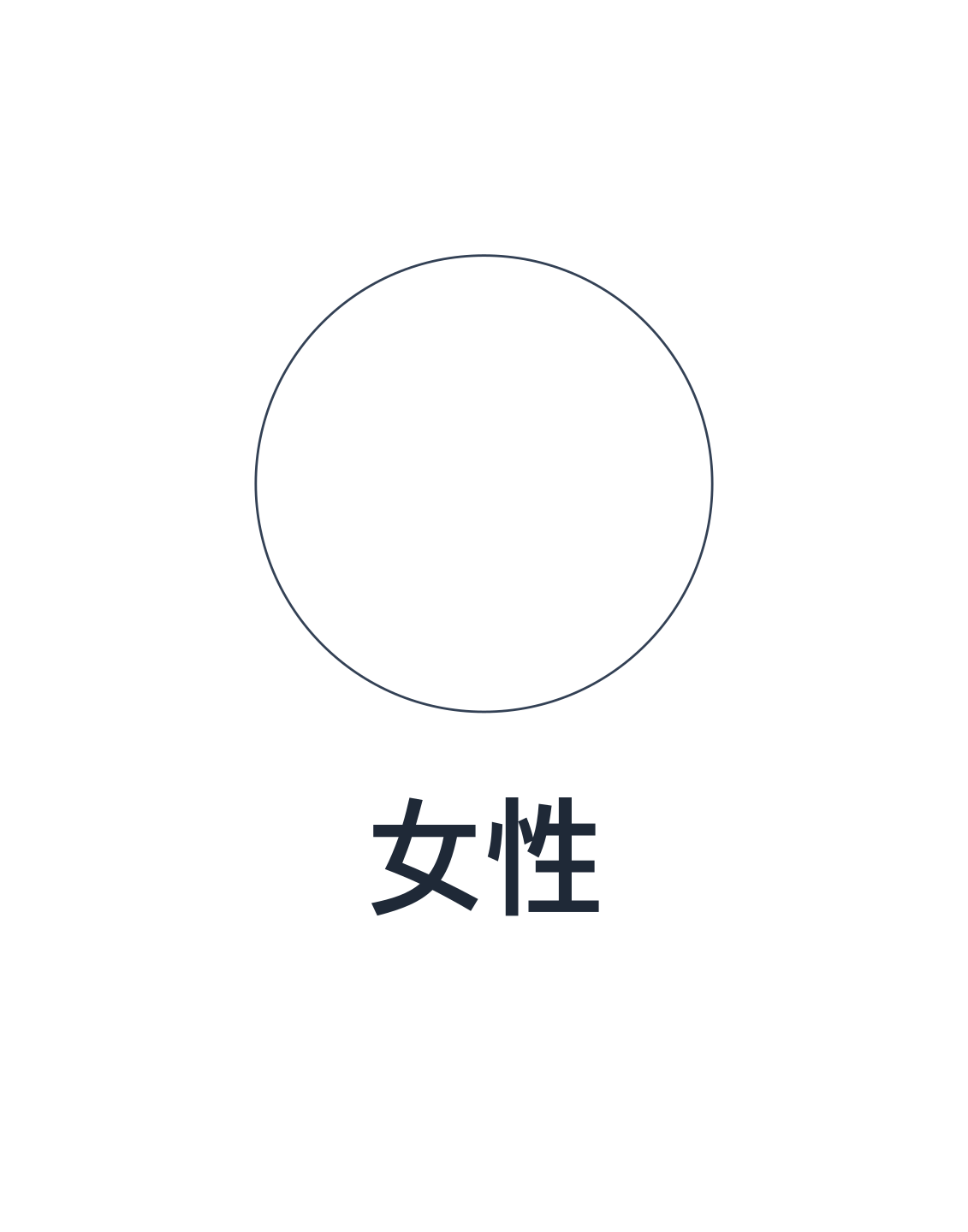

女性
圓形

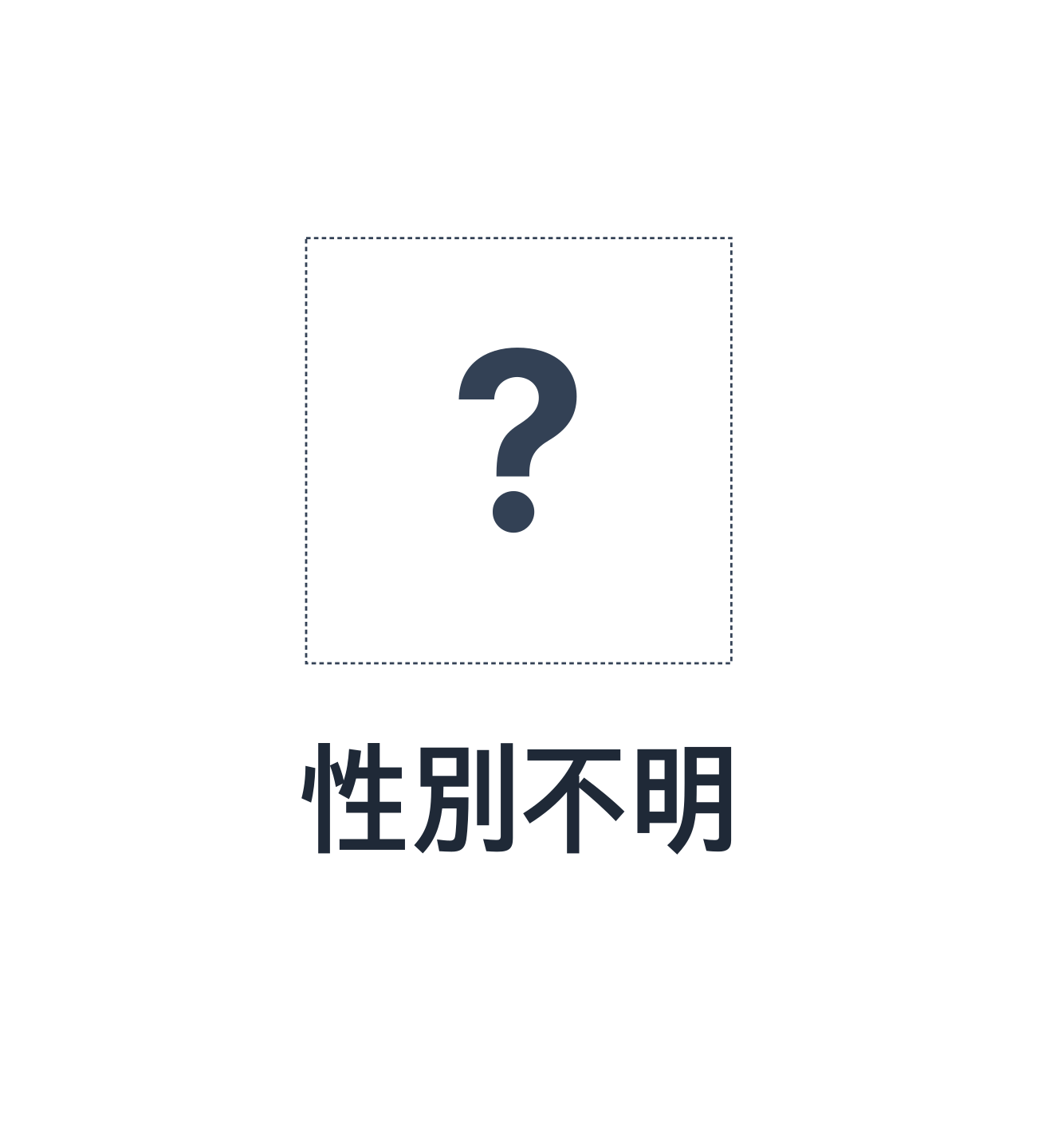

性別不明 / 身分不明
菱形（Auruda Genogram 畫成虛線方框內的問號）

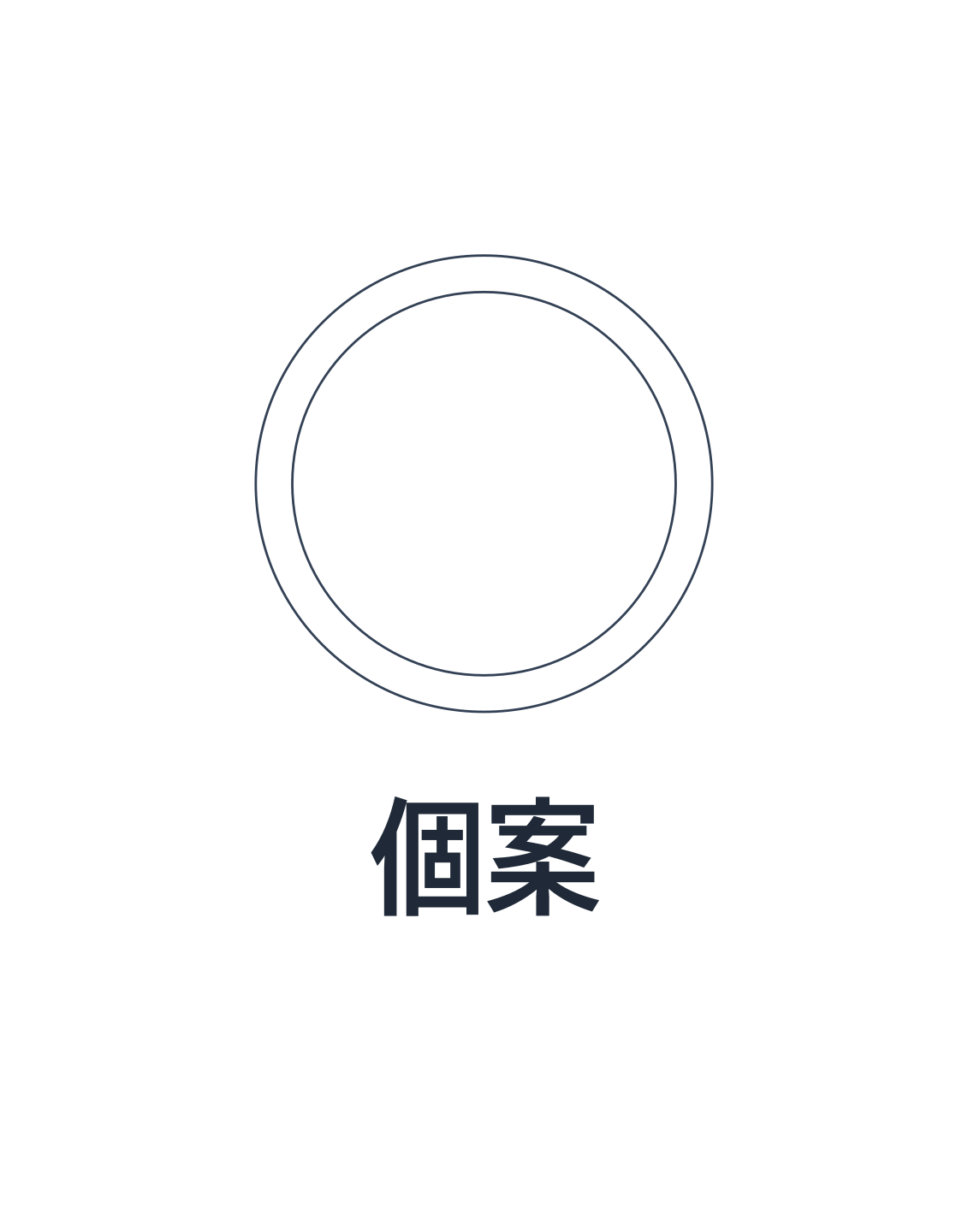

個案（IP）
用雙線繪製的圖形

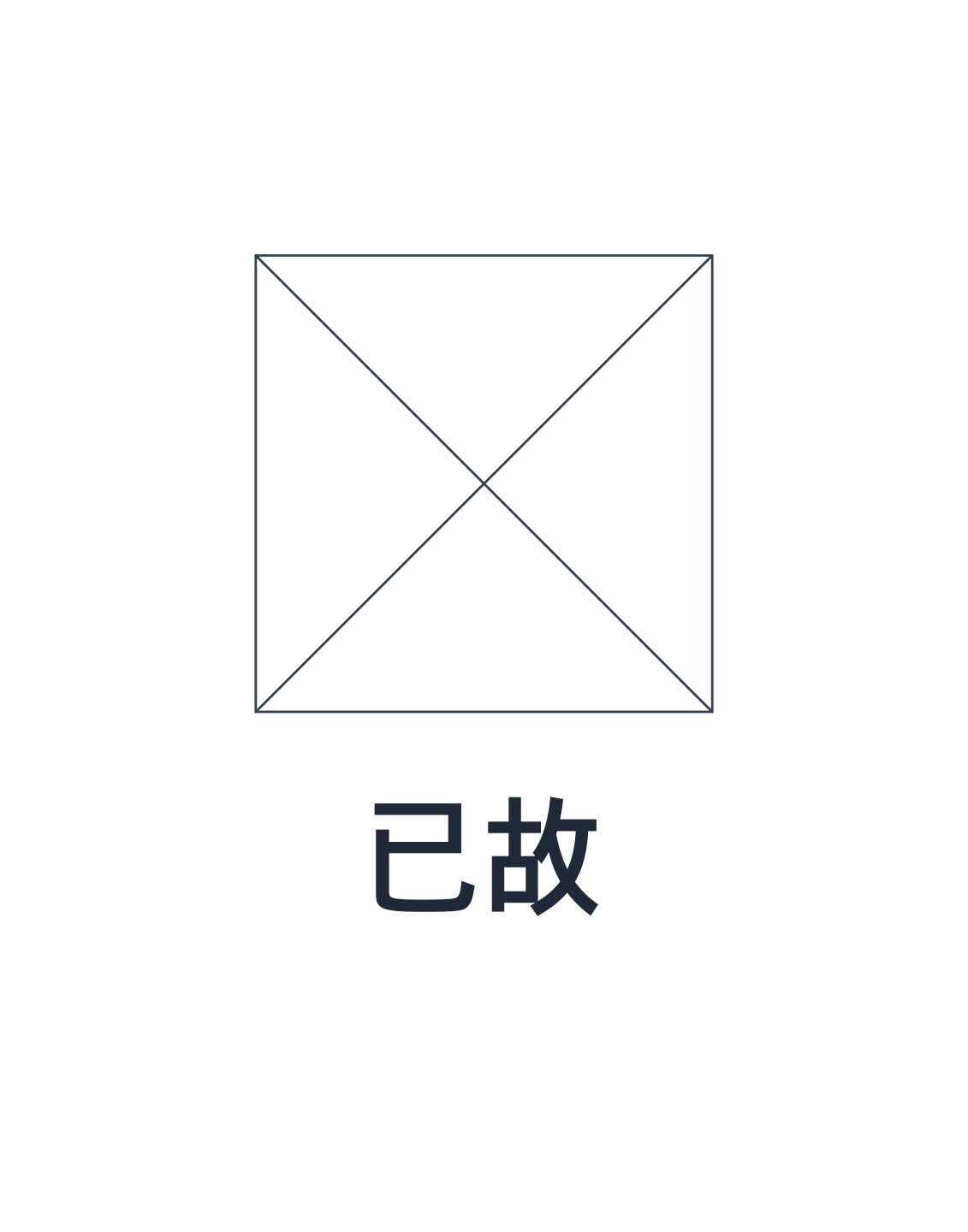

過世
圖形內畫X，並註明過世年份

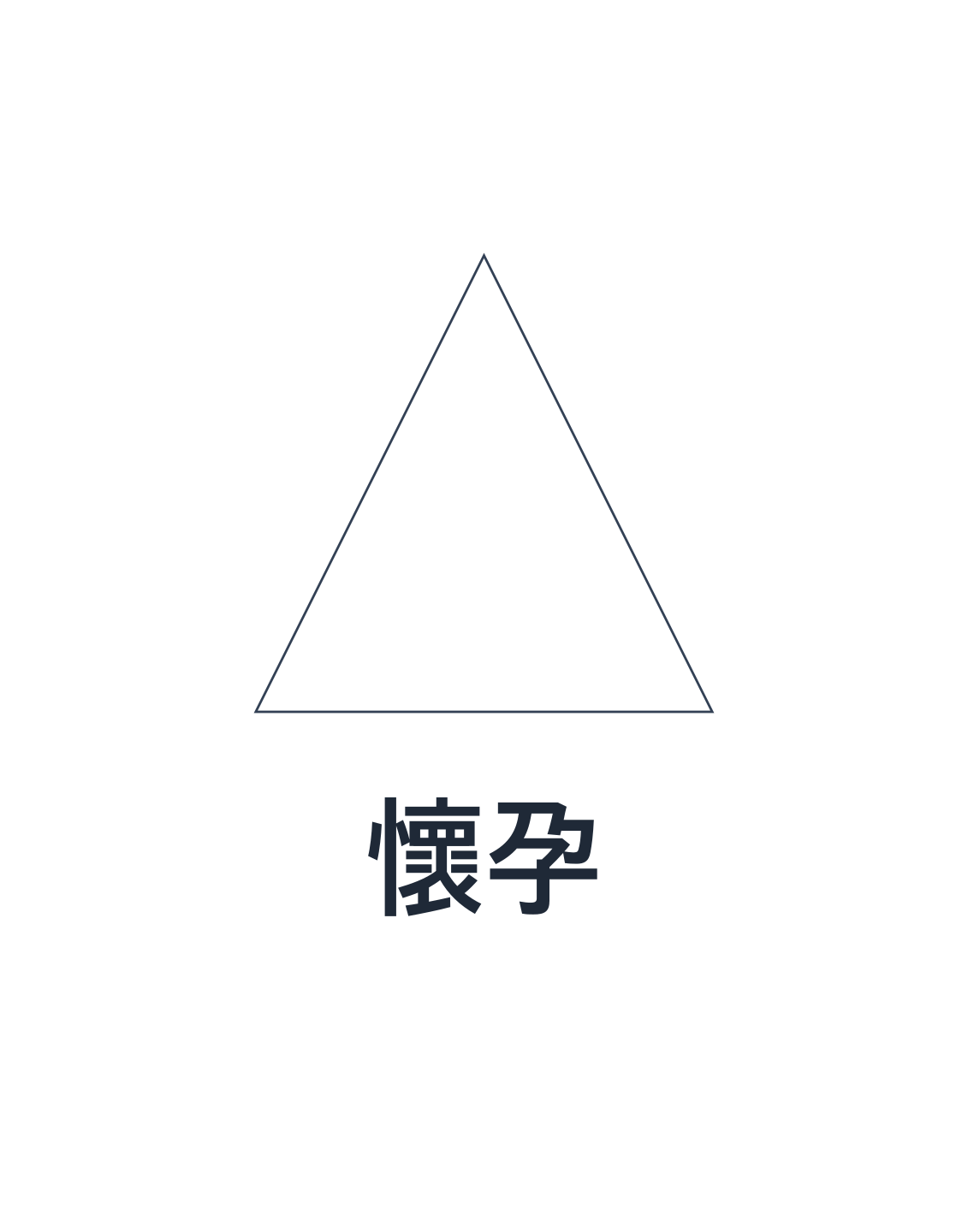

懷孕
三角形

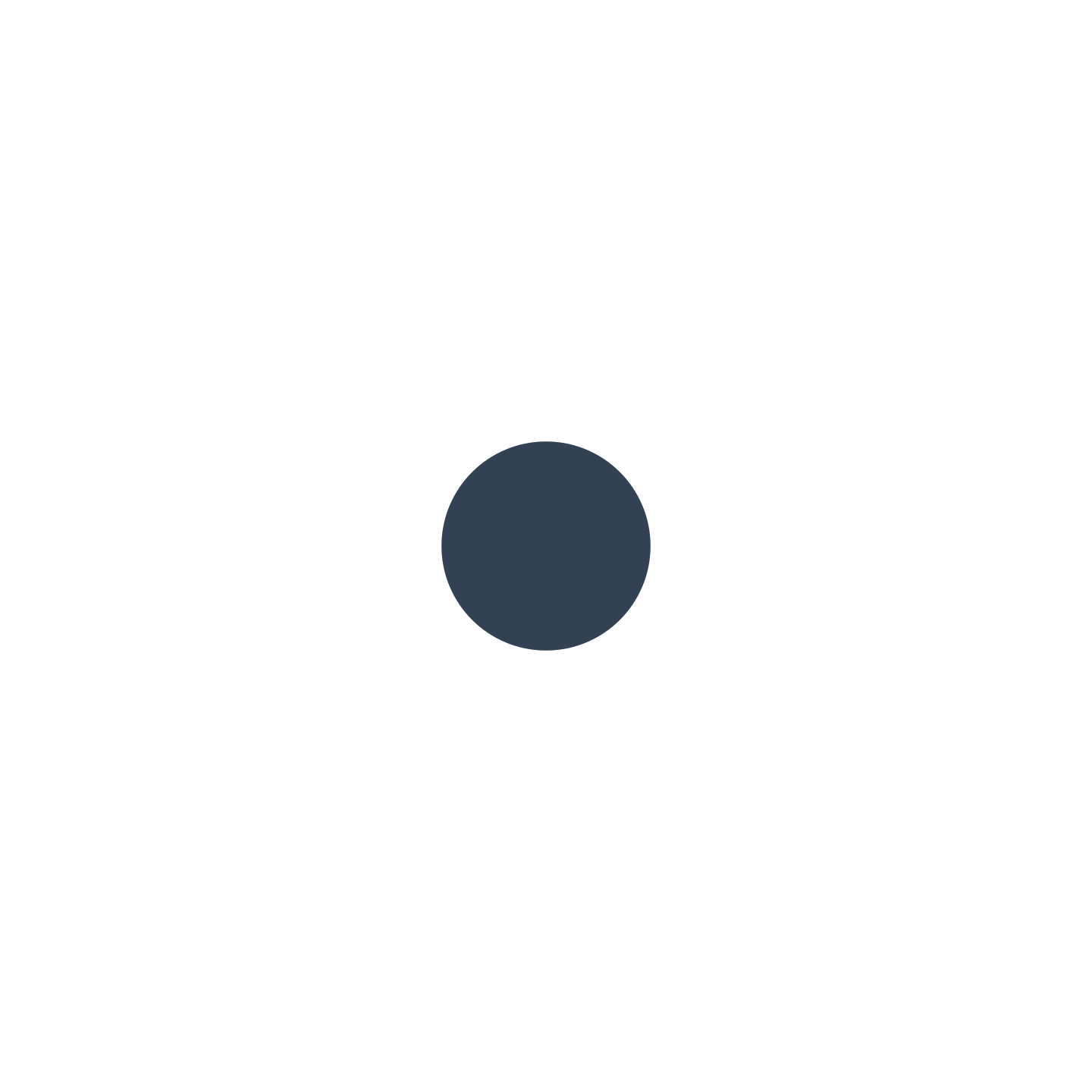

自然流產
實心小圓

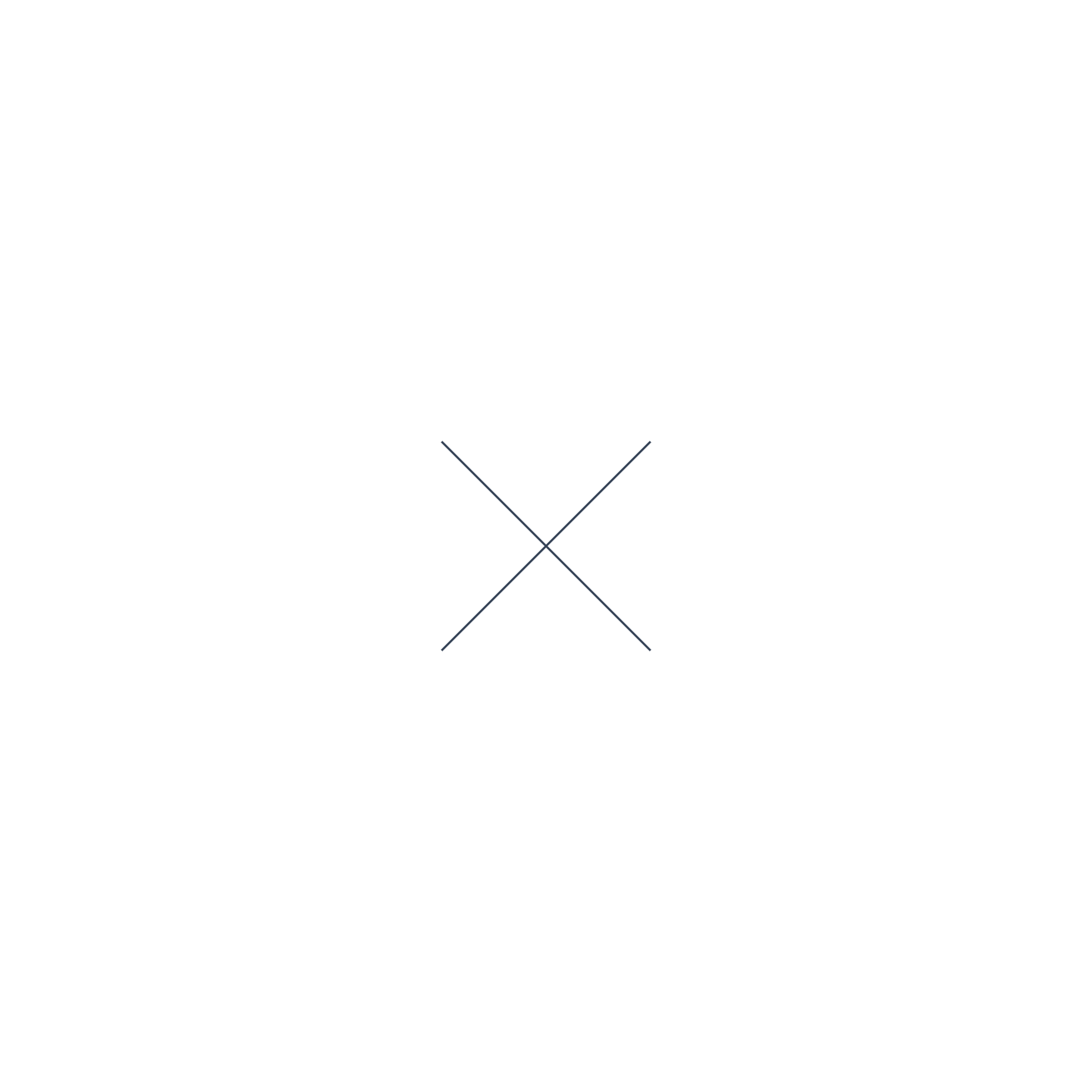

人工流產
小X

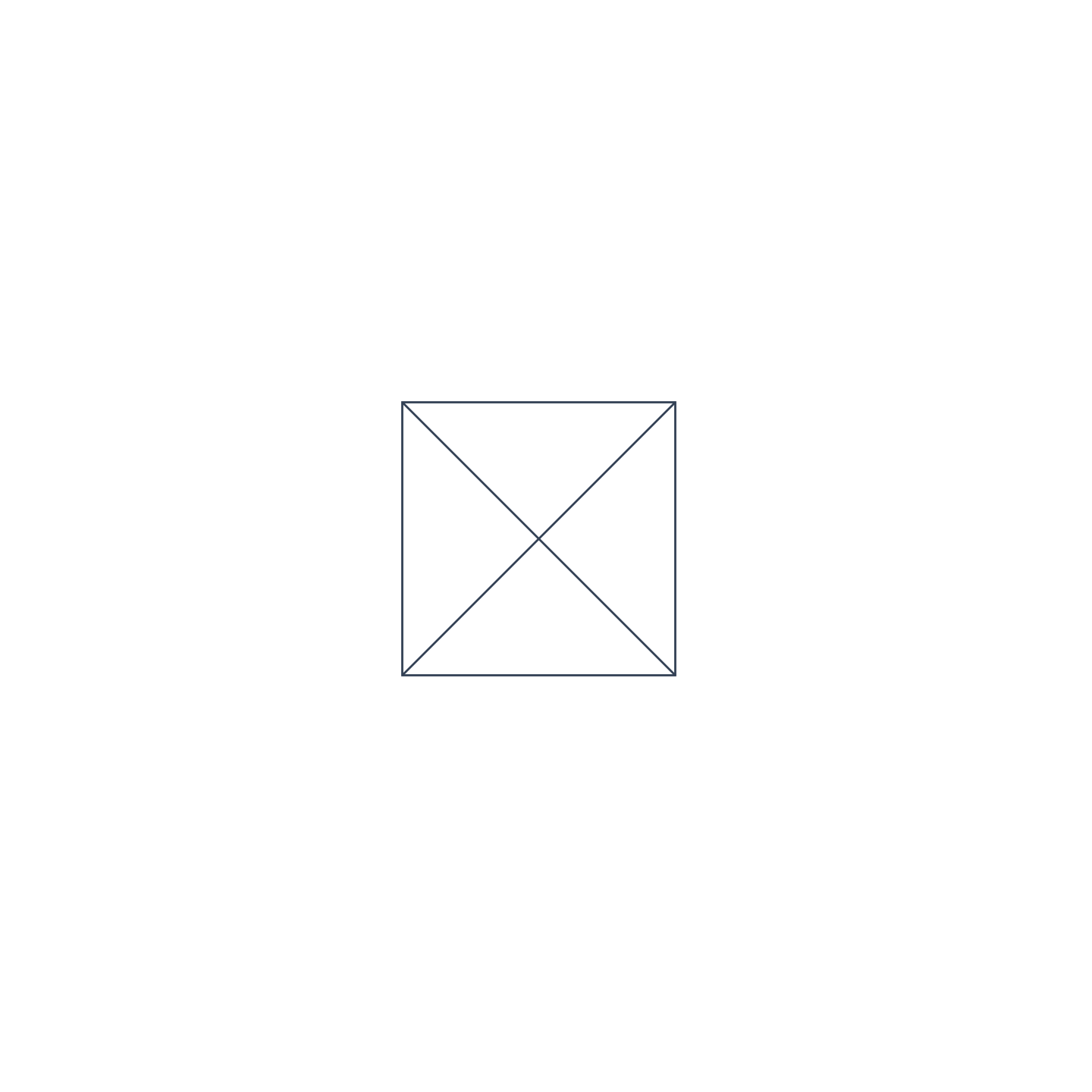

死產
縮小並畫上X的性別圖形（Auruda Genogram 不分性別，一律用小方形）

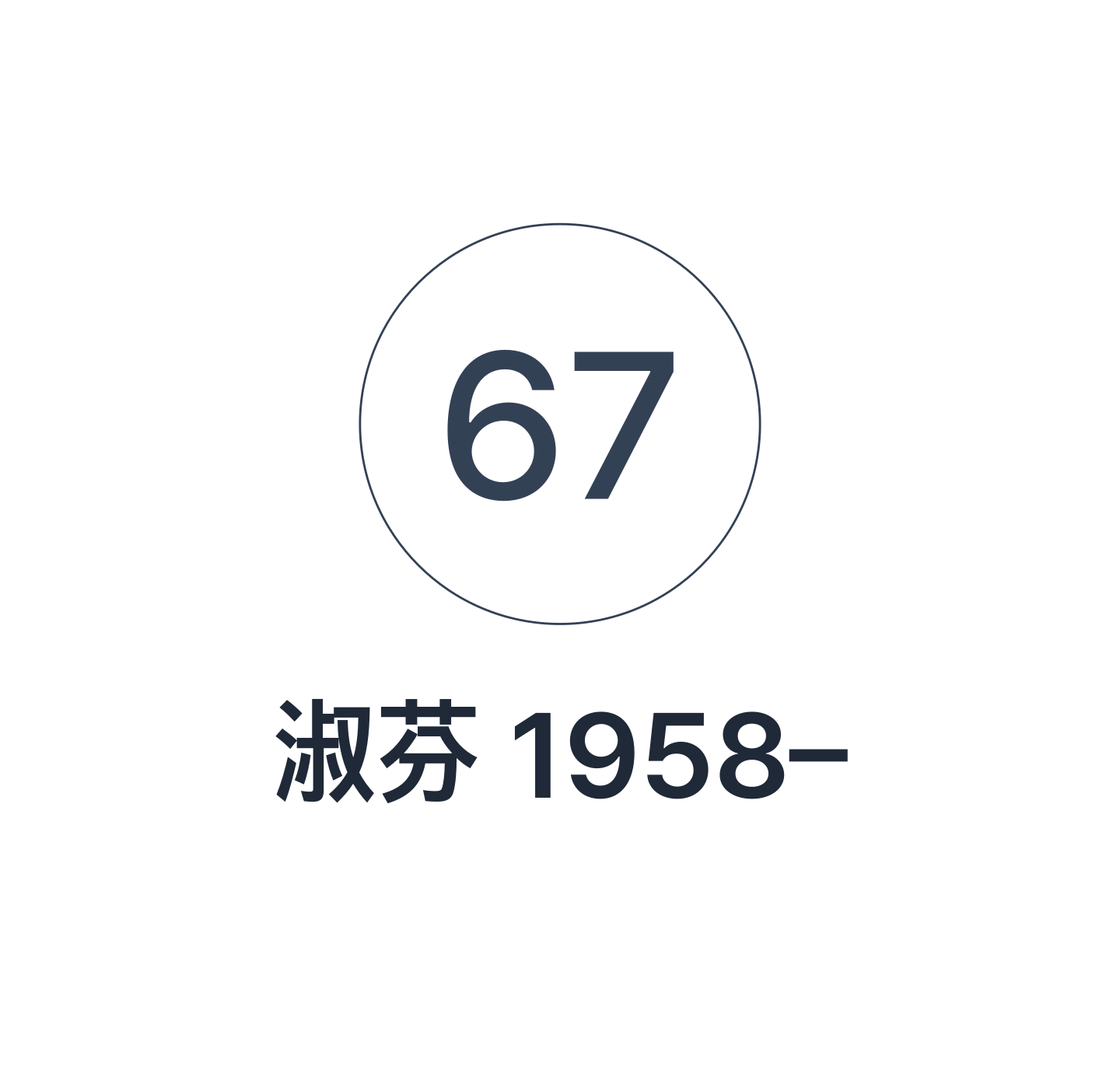

年齡、姓名與年份
年齡寫在圖形內，姓名和出生、過世年份寫在下方
家系圖上的婚姻、離婚和子女怎麼畫？
線的種類表示關係的形式，線上的斜線表示關係破裂的程度。實線是婚姻，虛線是同居；一條斜線是分居，兩條斜線是離婚。從父母關係線垂直向下的線是子女，垂直虛線是收養或寄養子女。
婚姻
連接兩人的實線，並註明結婚年份

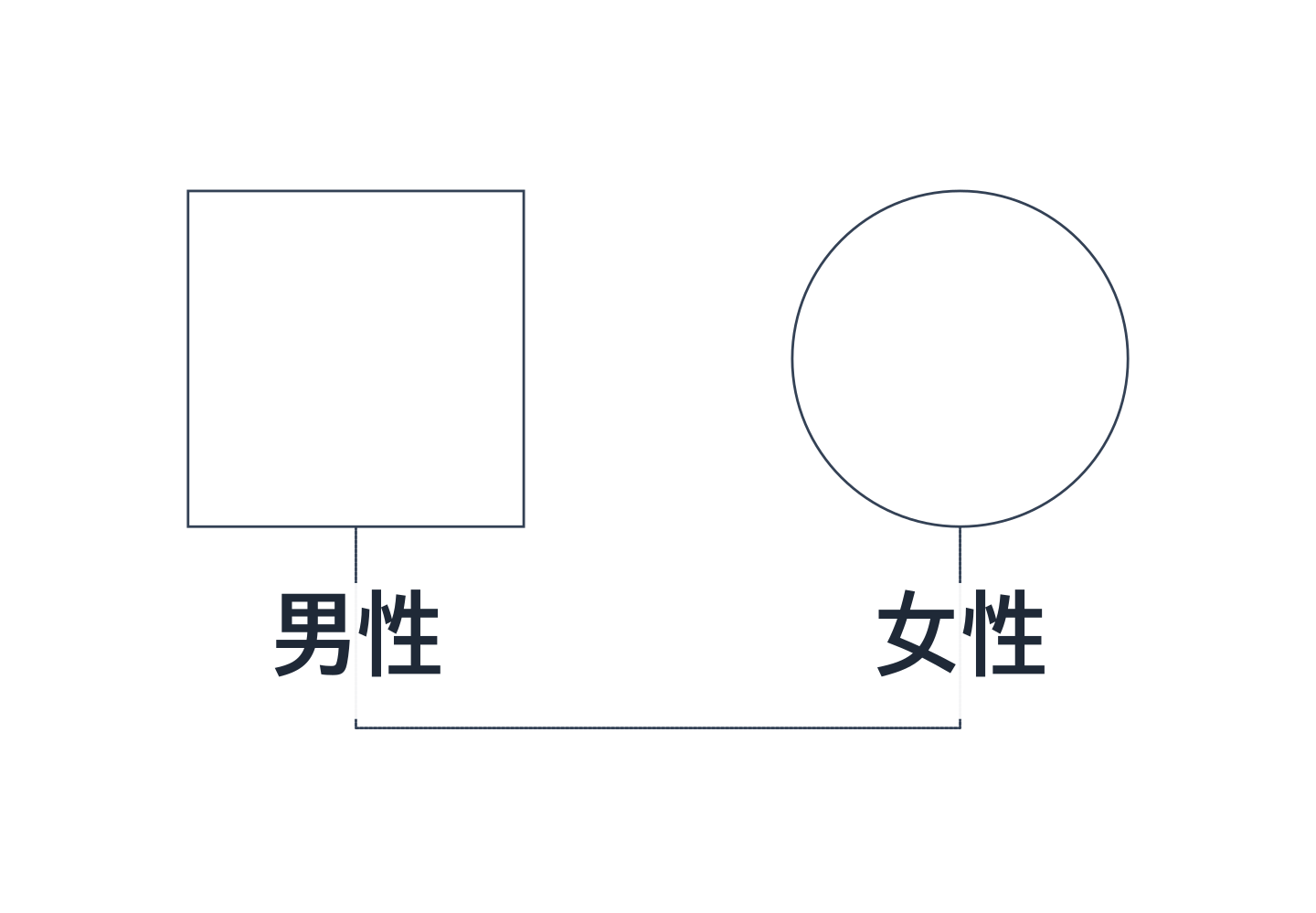

同居
虛線
分居
關係線上畫一條斜線

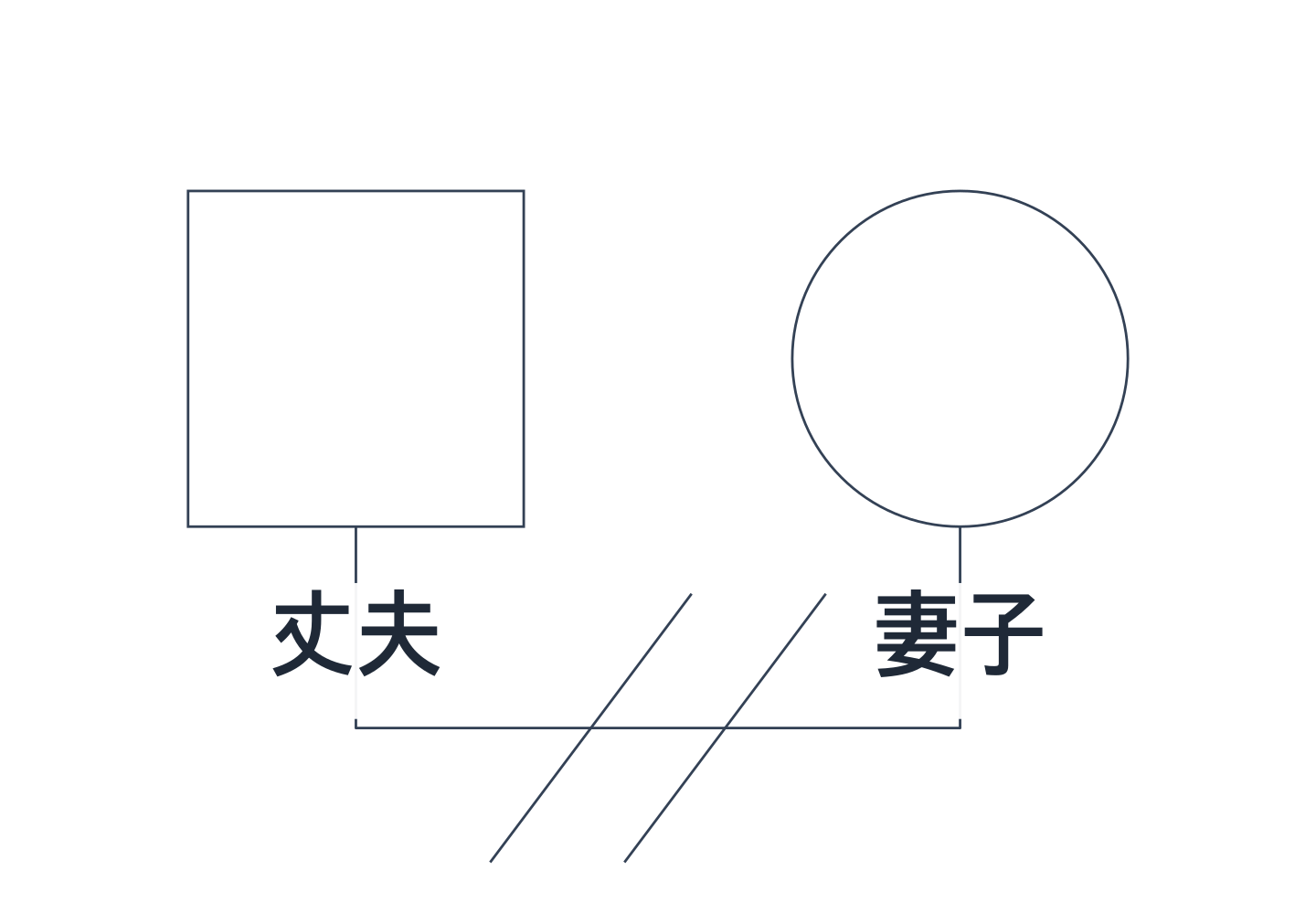

離婚
關係線上畫兩條斜線

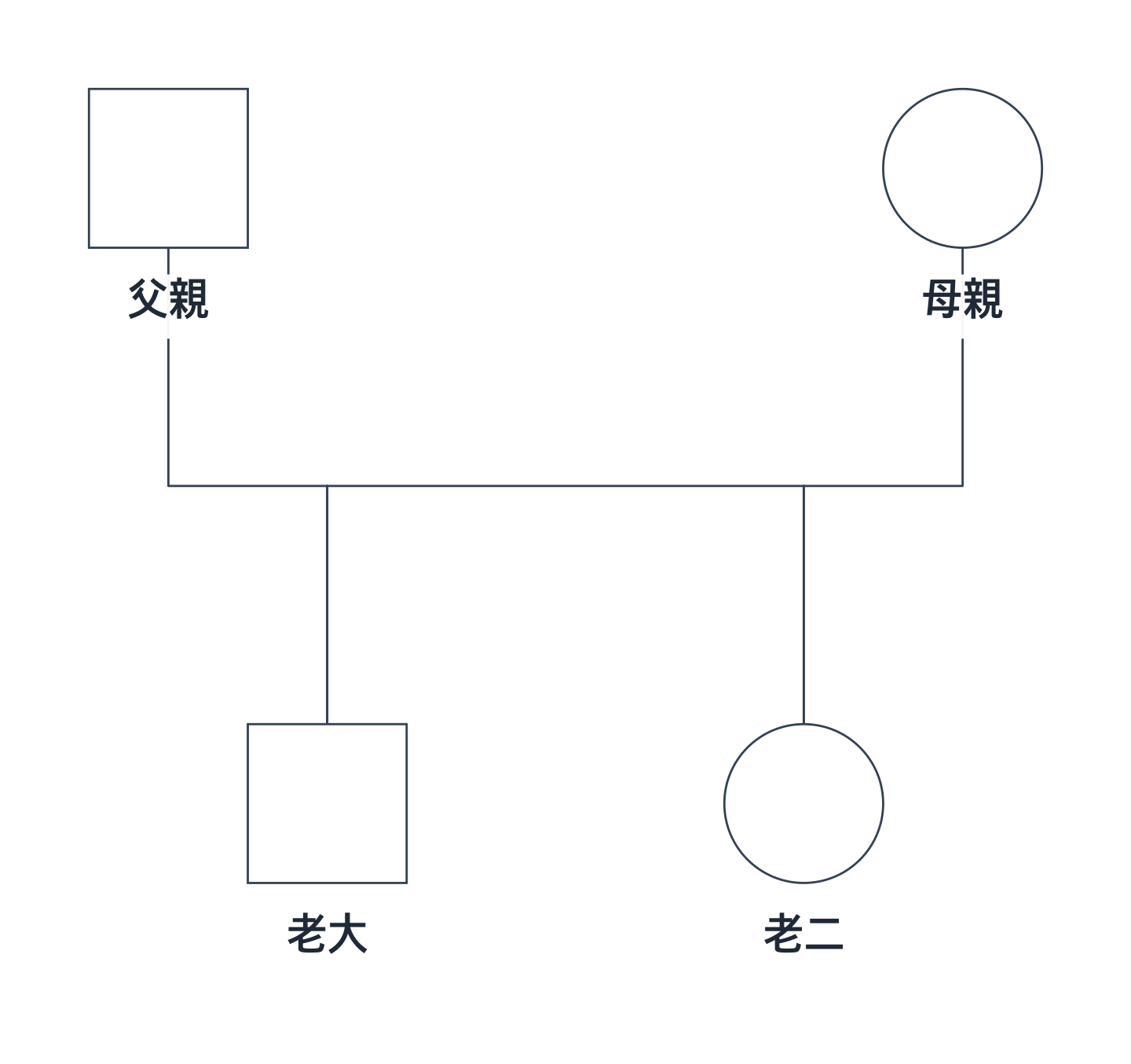

子女
從父母關係線垂直向下拉出的線，年長者在左

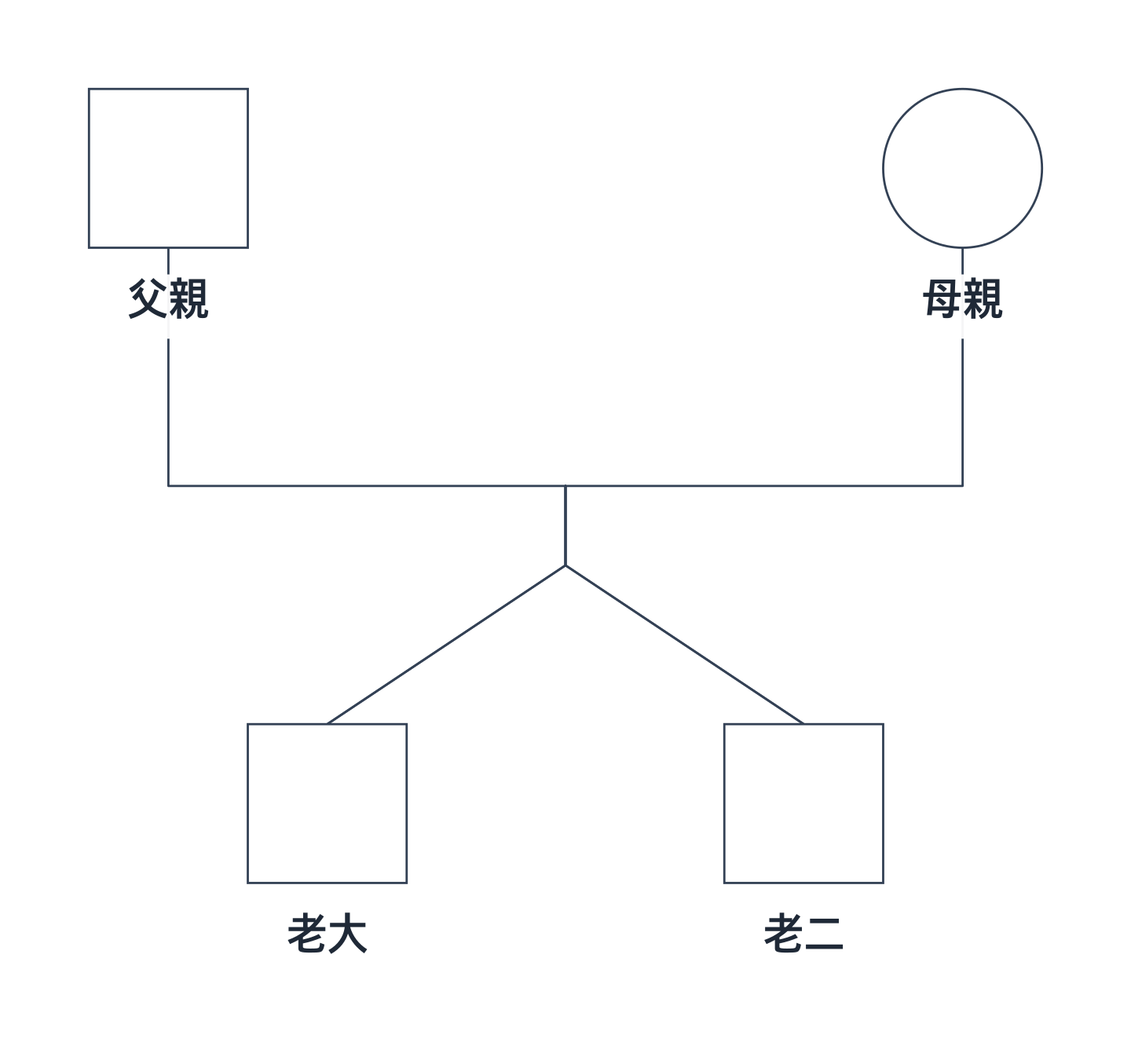

雙胞胎
從婚姻線同一點分出的兩條線

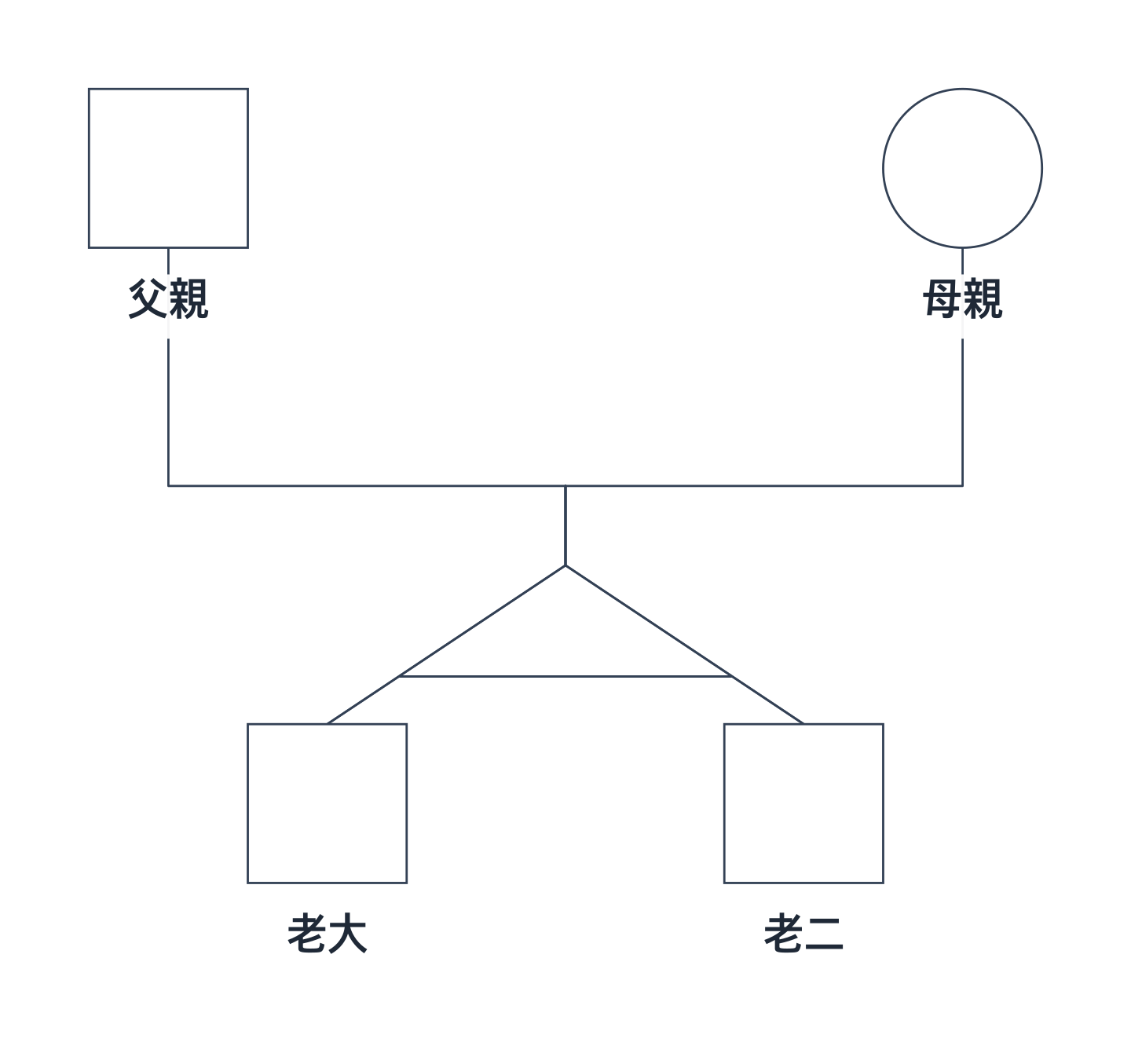

同卵雙胞胎
在兩條分叉線之間加一條橫線

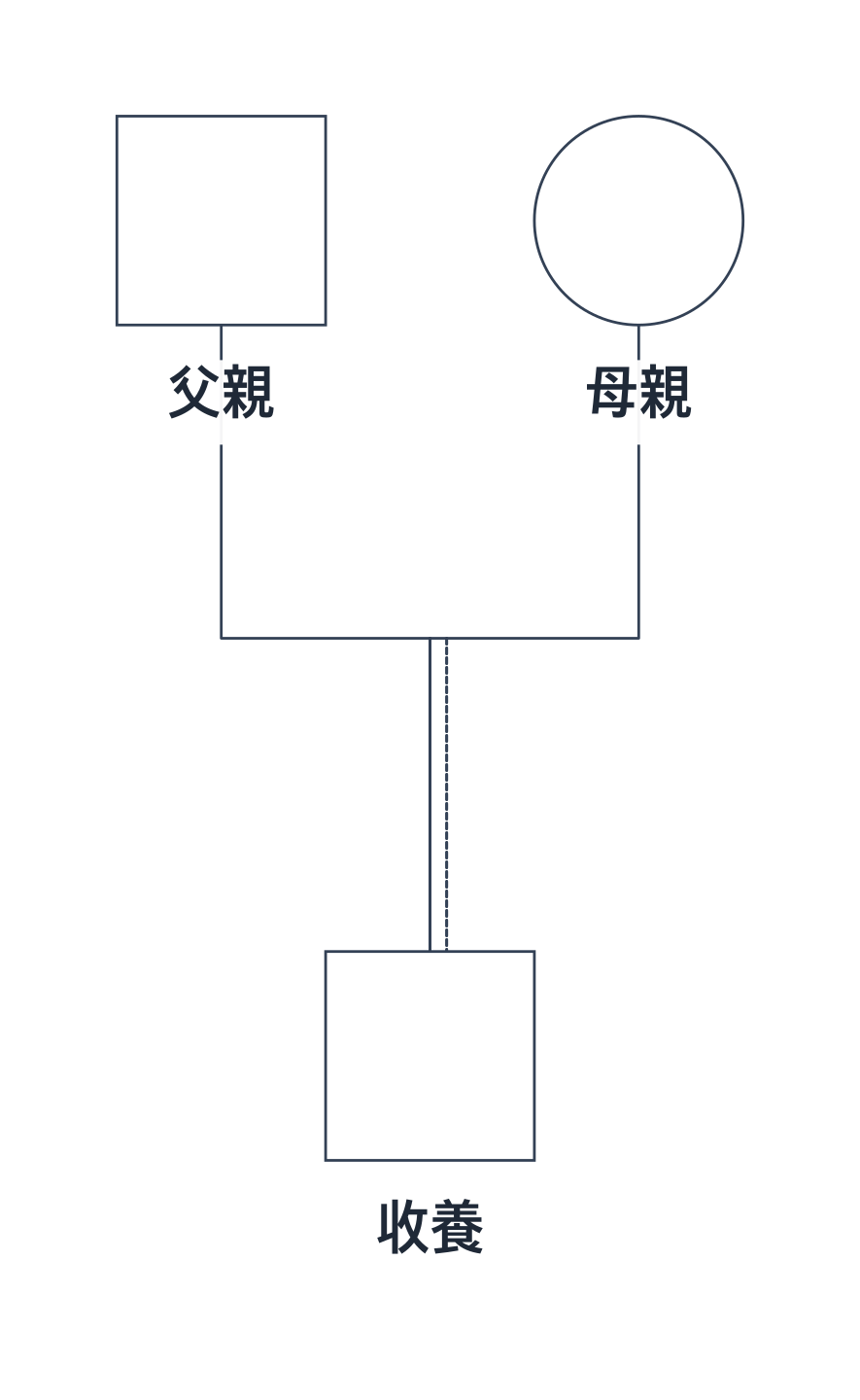

收養
垂直虛線（Auruda Genogram 畫成實線加虛線的雙線）

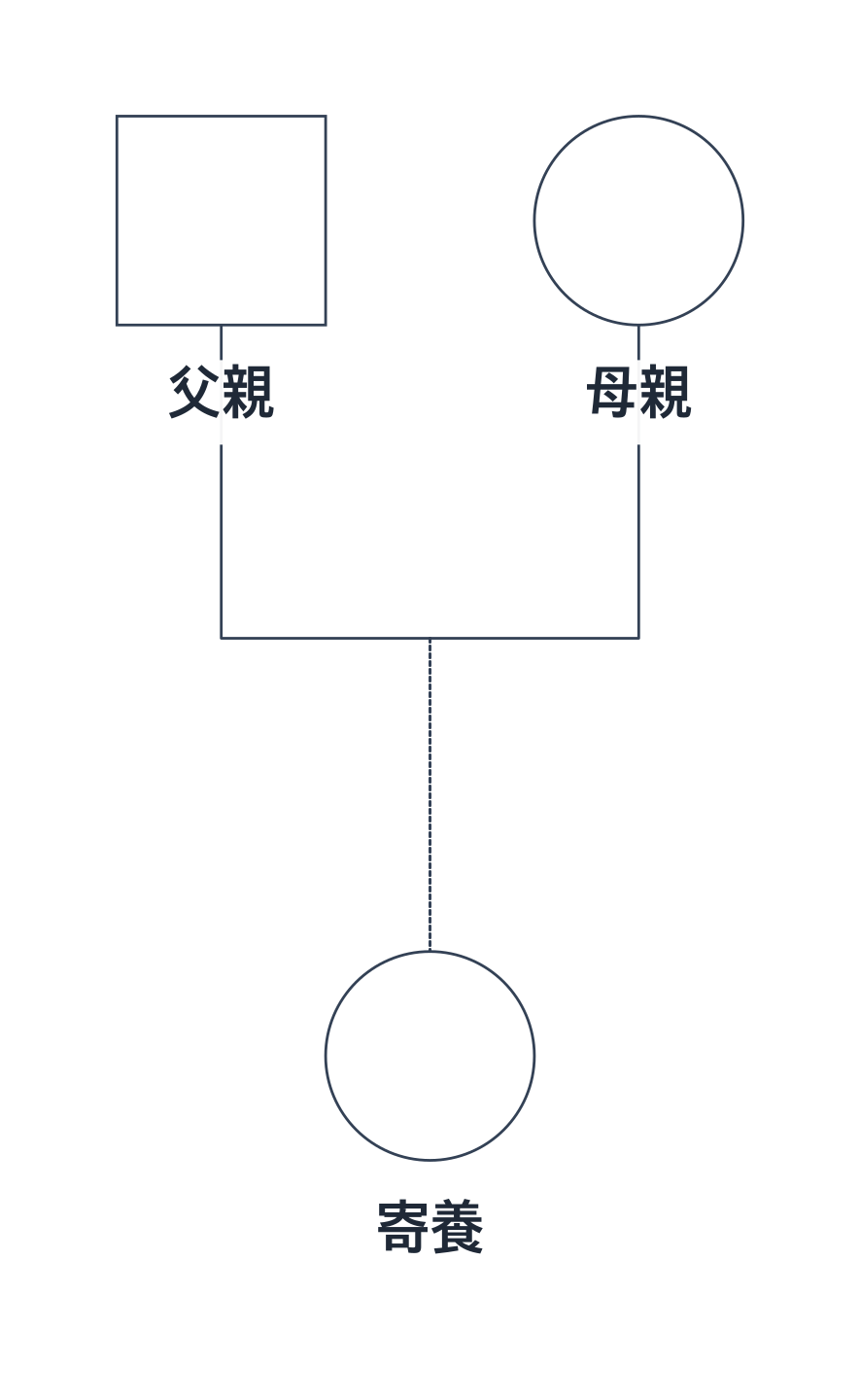

寄養子女
垂直虛線

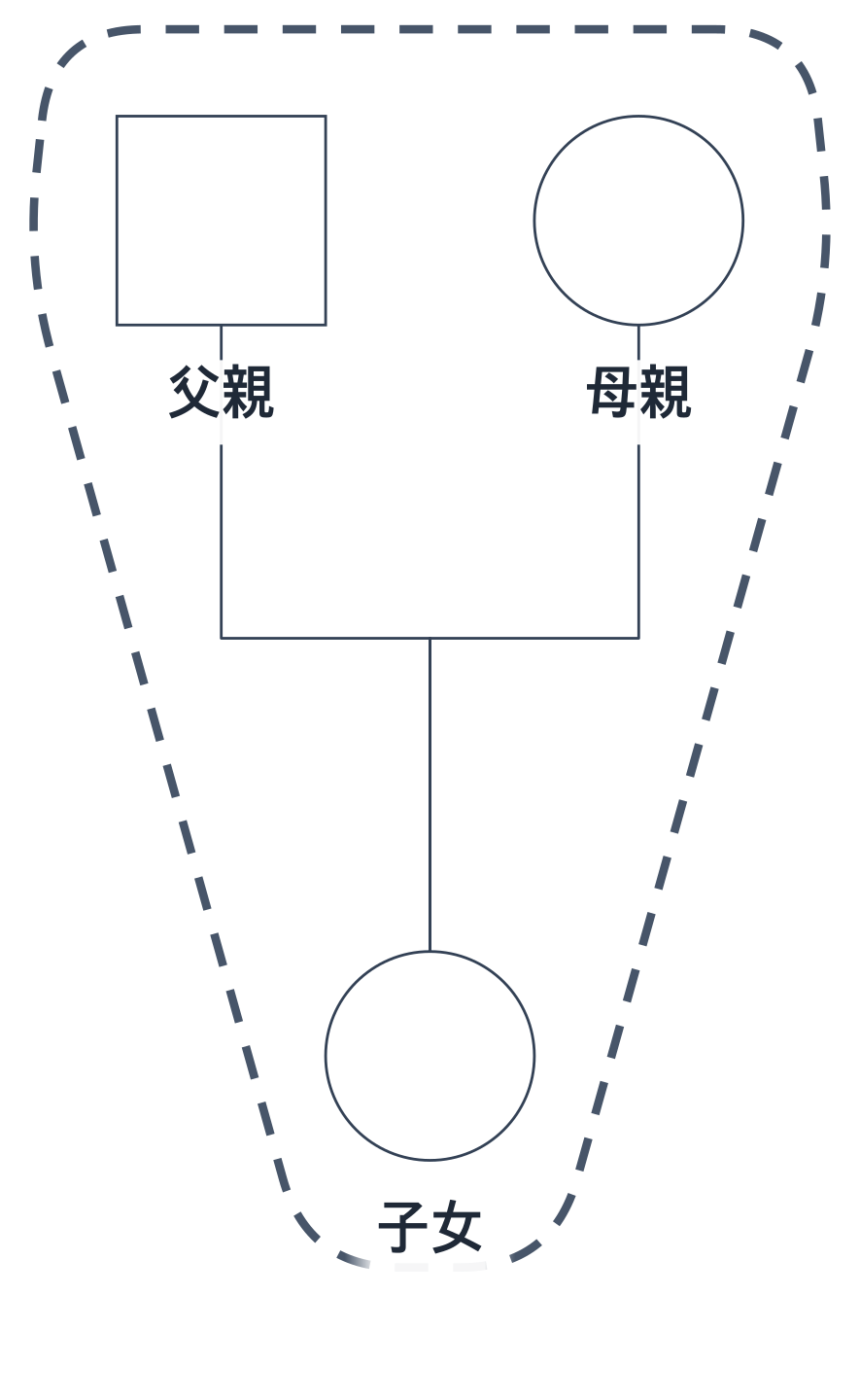

同住成員
用虛線框圈出同住的成員
家系圖上的情感關係線是什麼意思？
情感關係線要看線的條數和形狀。平行線越多，關係越緊密：兩條線是親密，三條線是融合。鋸齒線是衝突，虛線是疏離，中間斷開的線是情緒截斷。帶箭頭的線表示有方向的關係，例如虐待。
有些教材把融合稱為「糾結」，把衝突稱為「敵對」，香港的指引把疏離寫作「疏遠」、把情緒截斷寫作「斷絕來往」，它們和本表是同一組符號。情感關係線的顏色和形狀依版本和機構而不同，如果所屬機構或專業學會有指引，請優先遵循。

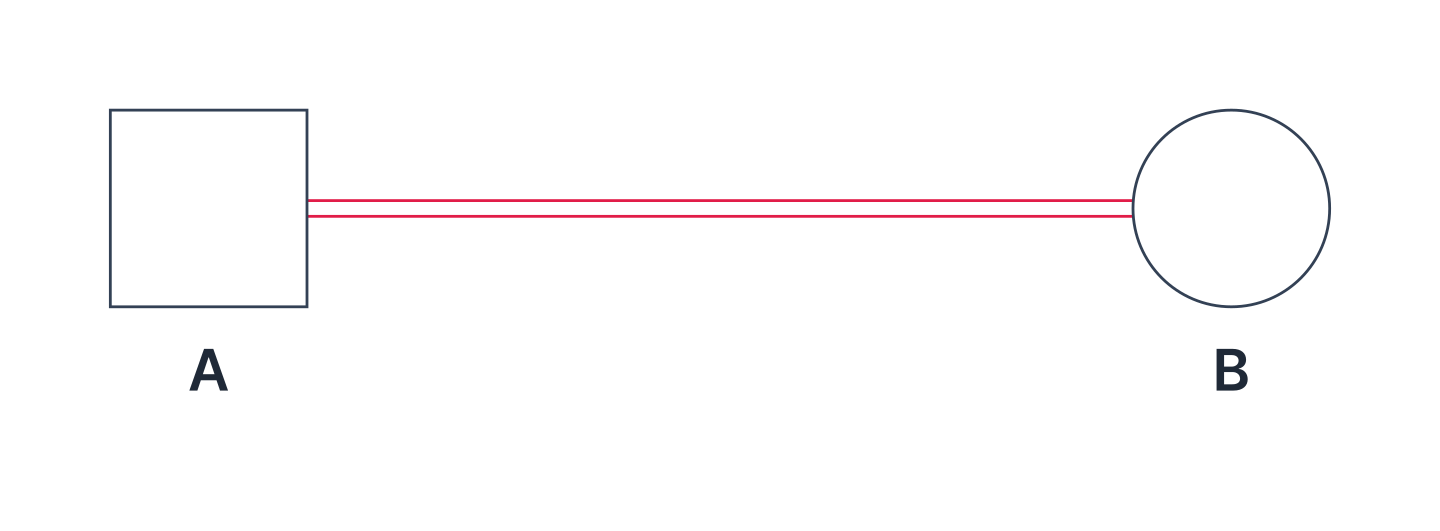

親密
兩條平行線

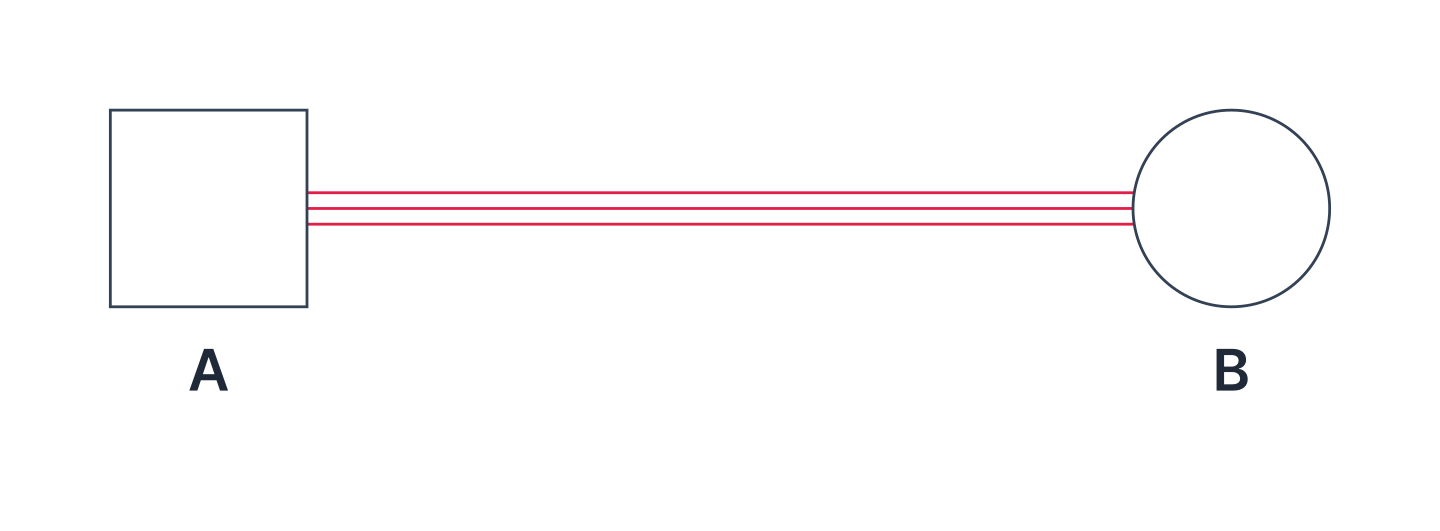

融合
三條平行線

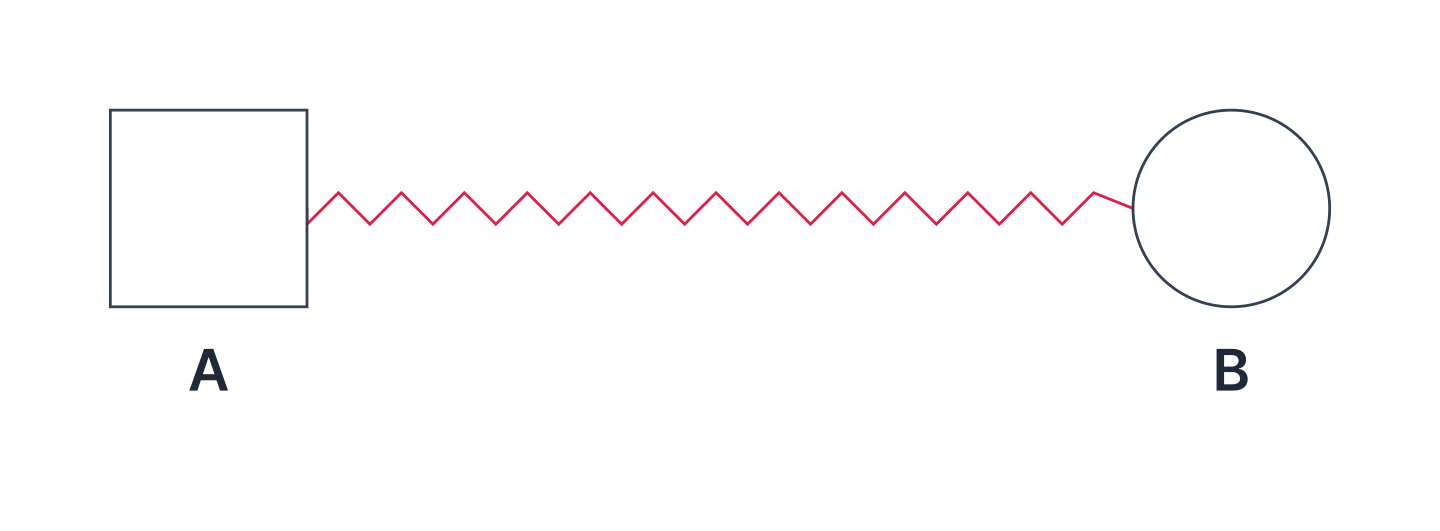

衝突
鋸齒線

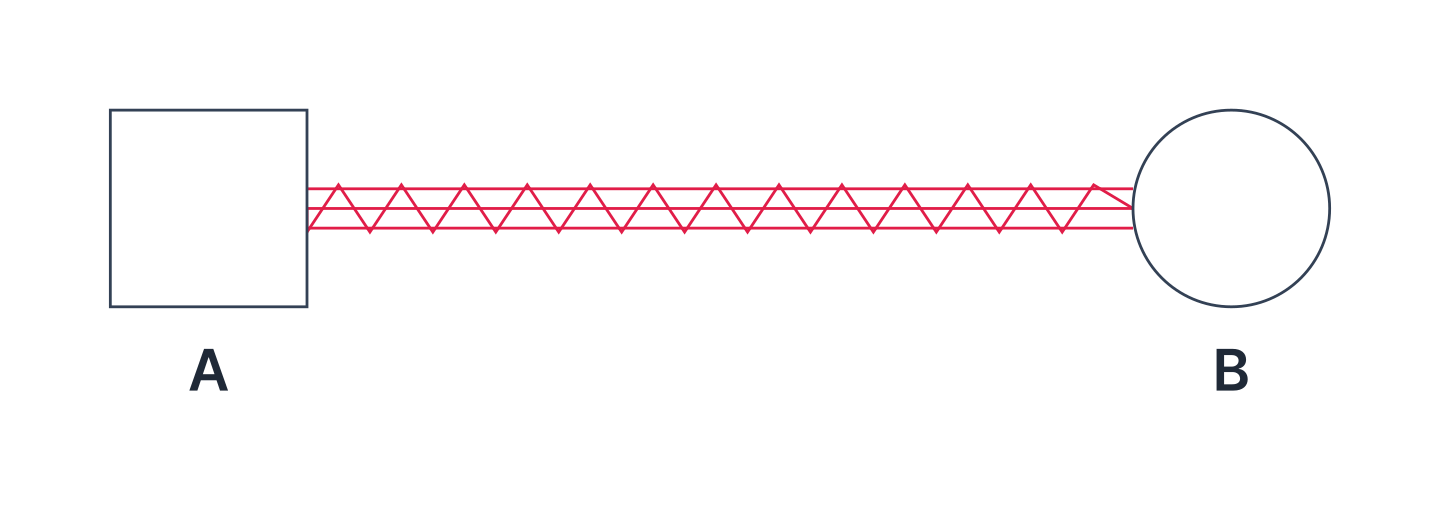

融合且衝突
三條平行線上疊加鋸齒線

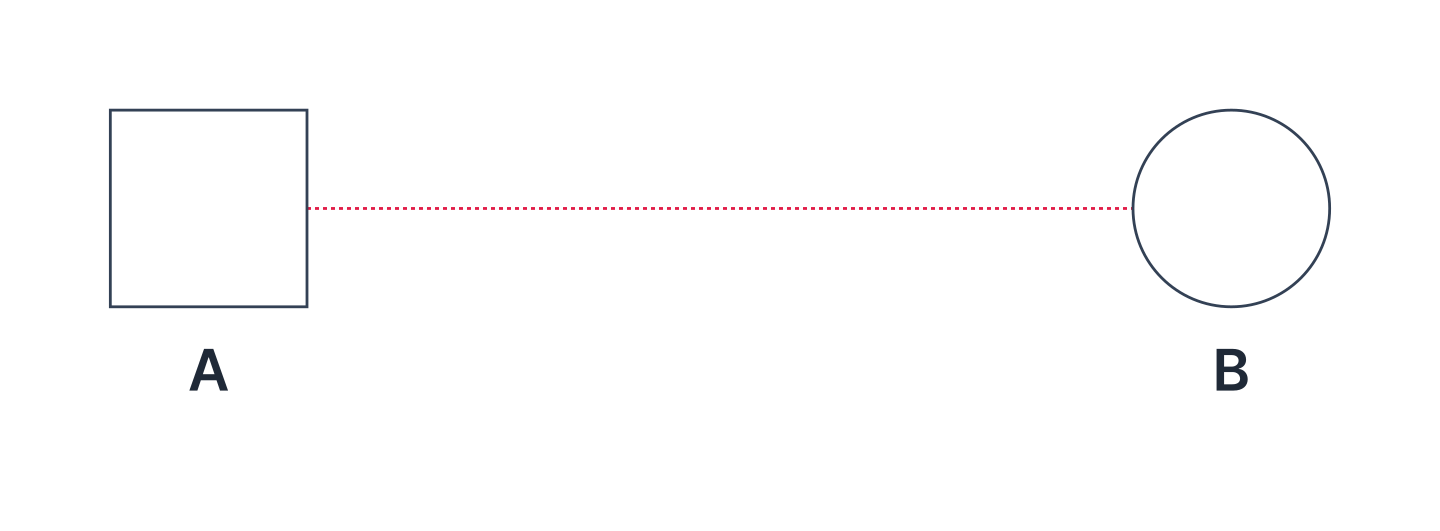

疏離
虛線

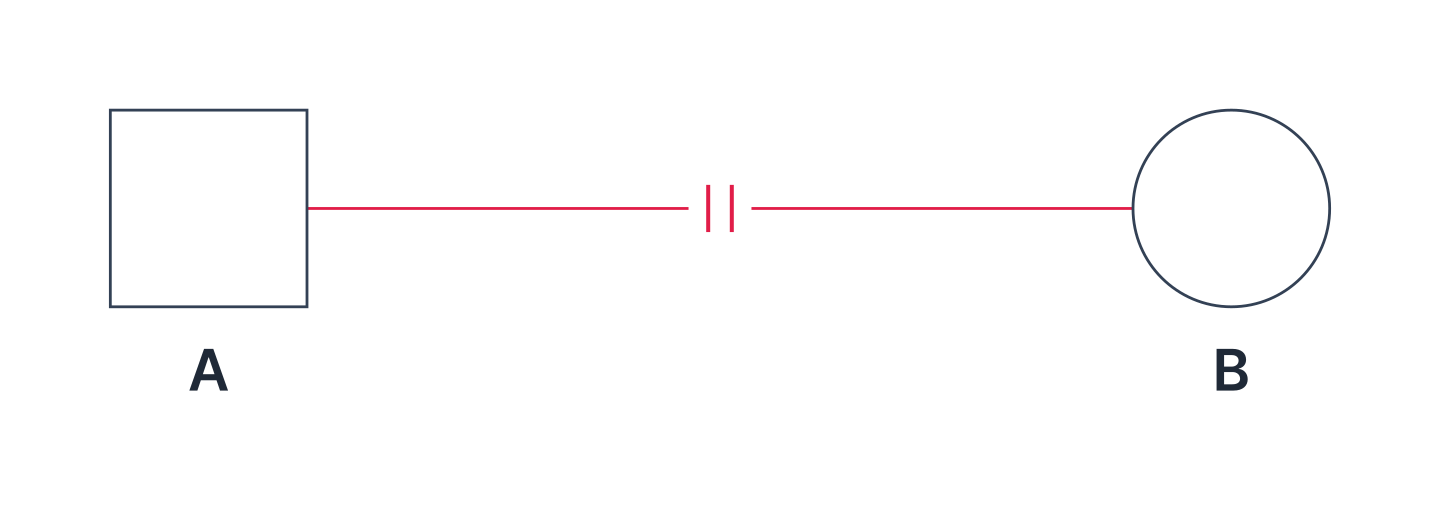

情緒截斷
中間斷開的線

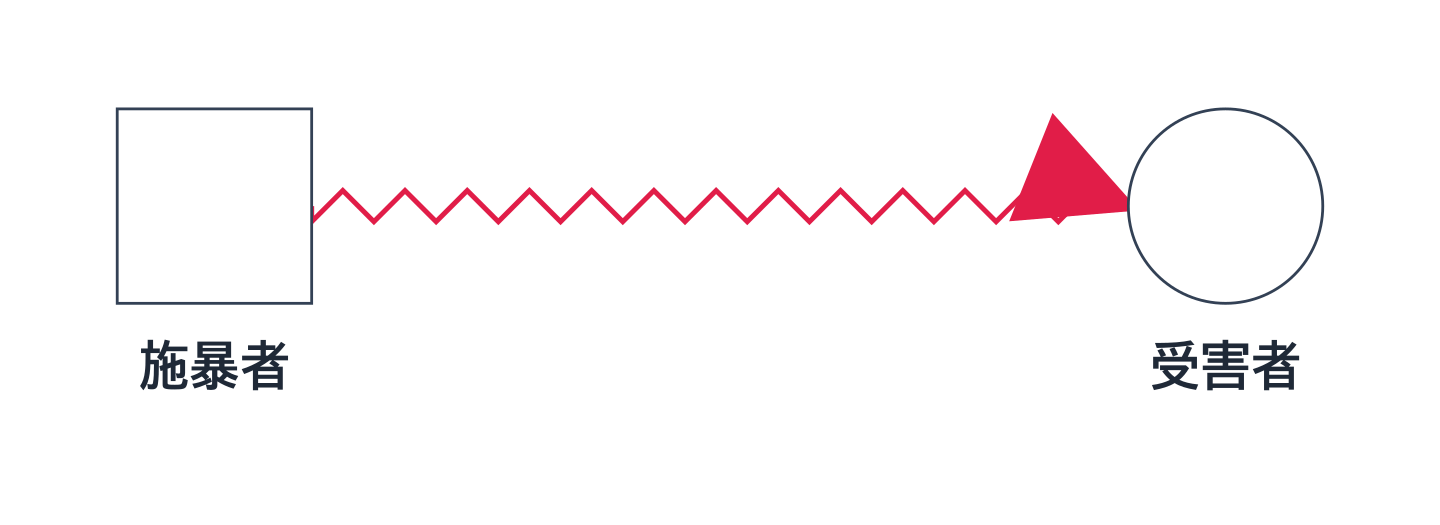

虐待
由施暴者指向受害者的鋸齒箭頭
家系圖符號依據哪些文獻？
本表依據 McGoldrick、Gerson 與 Petry 在家系圖文獻中整理的標準畫法。
- McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton.
- McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4th ed.). W. W. Norton.
畫法細節依版本和機構而不同。本頁整理了上述著作共通的畫法；如果所屬機構或專業學會有指引，以指引為準。
Auruda 編輯部撰寫 · 最後審閱 2026-10-27 · 本頁不能取代臨床判斷。
