Symboles du génogramme : la légende complète

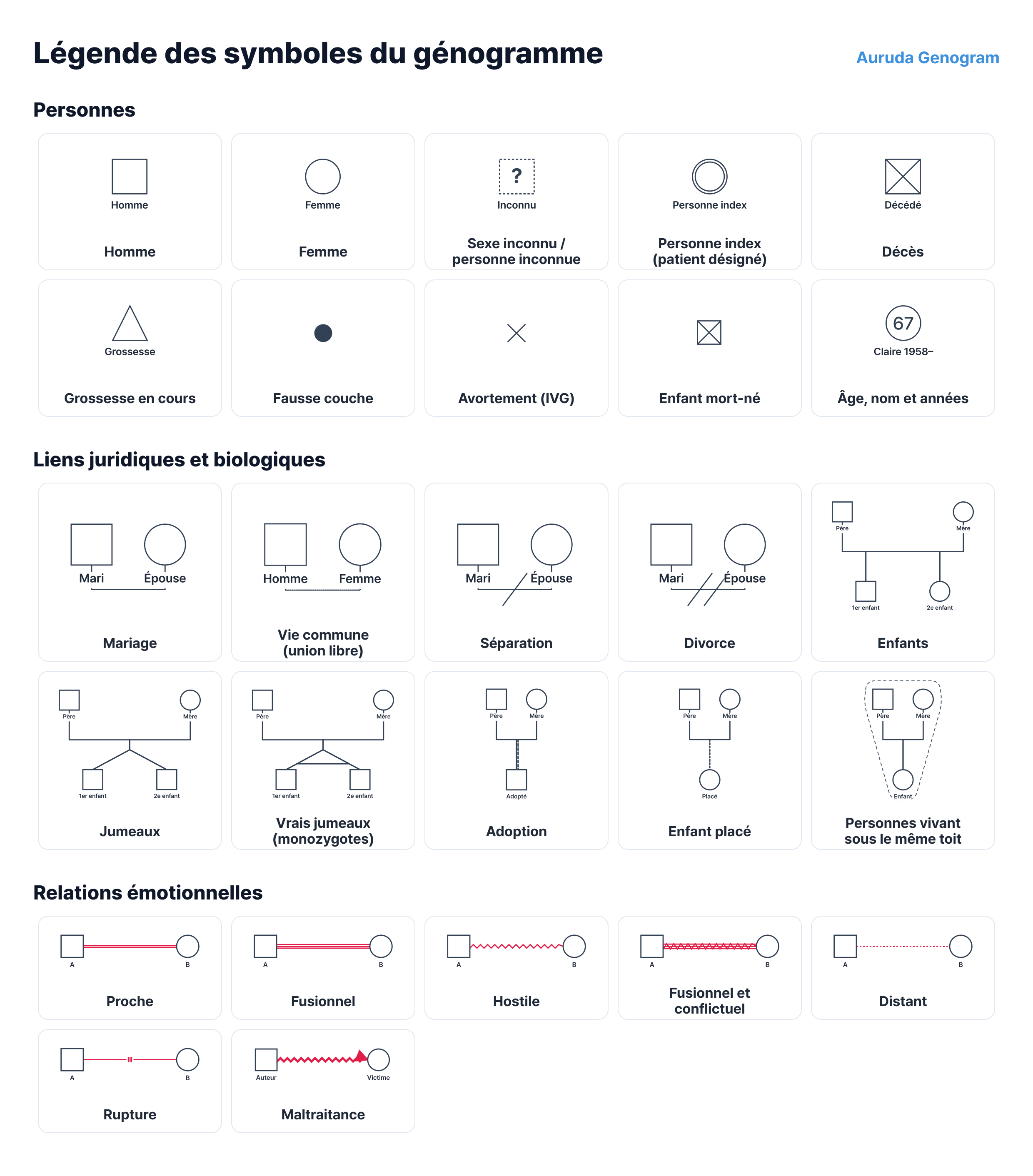

Cette page est une légende de génogramme : 27 symboles standard, regroupés en personnes (10), liens juridiques et biologiques (10), relations émotionnelles (7), chacun avec son image et sa notation. Servez-vous-en pour retrouver un symbole que vous ne reconnaissez pas en lisant un génogramme. Les symboles suivent la littérature sur le génogramme de McGoldrick, Gerson et Petry, et chaque image est ce qu'Auruda Genogram dessine réellement pour ce symbole. L'ordre pour dessiner un génogramme et l'usage de chaque symbole sont expliqués dans la partie 3 du guide du génogramme.
Quels symboles représentent les personnes dans un génogramme ?
La forme indique le sexe, et les marques ajoutées indiquent la situation de la personne. Un carré est un homme, un cercle une femme et un losange une personne de sexe inconnu ; un double contour désigne la personne index (patient désigné) et une croix dans le symbole une personne décédée. Un triangle et de petits symboles indiquent une grossesse et une perte de grossesse.
Homme
Carré
Femme
Cercle
Sexe inconnu / personne inconnue
Losange (Auruda Genogram dessine un point d'interrogation dans un carré en pointillé)
Personne index (patient désigné)
Symbole tracé avec un double contour
Décès
Croix (X) dans le symbole, avec l'année du décès
Grossesse en cours
Triangle
Fausse couche
Petit cercle plein
Avortement (IVG)
Petite croix (X)
Enfant mort-né
Petit symbole du sexe barré d'une croix (Auruda Genogram utilise un petit carré quel que soit le sexe)
Âge, nom et années
Âge dans le symbole ; nom et années de naissance et de décès en dessous
Comment dessiner le mariage, le divorce et les enfants dans un génogramme ?
Le type de trait indique la forme de la relation, et les barres obliques qui le coupent montrent jusqu'où elle s'est défaite. Un trait continu est un mariage et un trait en pointillé une vie commune (union libre ; union de fait au Québec) ; une barre oblique est une séparation, deux barres un divorce. Les traits verticaux qui descendent de la ligne des parents sont les enfants, et un trait vertical en pointillé désigne un enfant adopté ou placé.
Mariage
Trait continu reliant les deux conjoints, avec l'année du mariage
Vie commune (union libre)
Trait en pointillé
Séparation
Une barre oblique sur la ligne du couple
Divorce
Deux barres obliques sur la ligne du couple
Enfants
Traits verticaux descendant de la ligne du couple, l'aîné à gauche
Jumeaux
Deux traits partant d'un même point du trait de mariage
Vrais jumeaux (monozygotes)
Un trait horizontal reliant les deux branches
Adoption
Trait vertical en pointillé (Auruda Genogram trace un double trait : continu et pointillé)
Enfant placé
Trait vertical en pointillé
Personnes vivant sous le même toit
Membres entourés d'une ligne en pointillé
Que signifient les lignes relationnelles d'un génogramme ?
Les lignes de relation émotionnelle se lisent au nombre de traits et à leur forme. Plus il y a de traits parallèles, plus le lien est étroit : deux traits pour une relation proche, trois pour une relation fusionnelle. Un zigzag indique une relation hostile, un pointillé une relation distante et un trait interrompu au milieu une rupture. Une pointe de flèche marque une relation orientée, comme la maltraitance.
Certains manuels parlent de relation enchevêtrée pour fusionnelle et de relation conflictuelle pour hostile ; ce sont les mêmes symboles que dans cette légende. Les couleurs et les formes des lignes relationnelles peuvent varier selon les éditions et les institutions : si votre institution ou votre association professionnelle a des recommandations, suivez-les d'abord.
Proche
Deux traits parallèles
Fusionnel
Trois traits parallèles
Hostile
Trait en zigzag
Fusionnel et conflictuel
Zigzag sur trois traits parallèles
Distant
Trait en pointillé
Rupture
Trait interrompu au milieu
Maltraitance
Flèche en zigzag allant de l'auteur vers la victime
Sur quelle littérature reposent les symboles du génogramme ?
Cette légende suit la notation standard exposée dans les ouvrages de McGoldrick, Gerson et Petry sur le génogramme.
- McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton. Traduction française : Génogrammes et entretien familial, ESF.
- McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4th ed.). W. W. Norton.
Le détail de la notation varie selon les éditions et les institutions. Cette page résume la notation commune aux ouvrages ci-dessus ; si votre institution ou votre association professionnelle a des recommandations, elles priment.
