家谱图符号大全

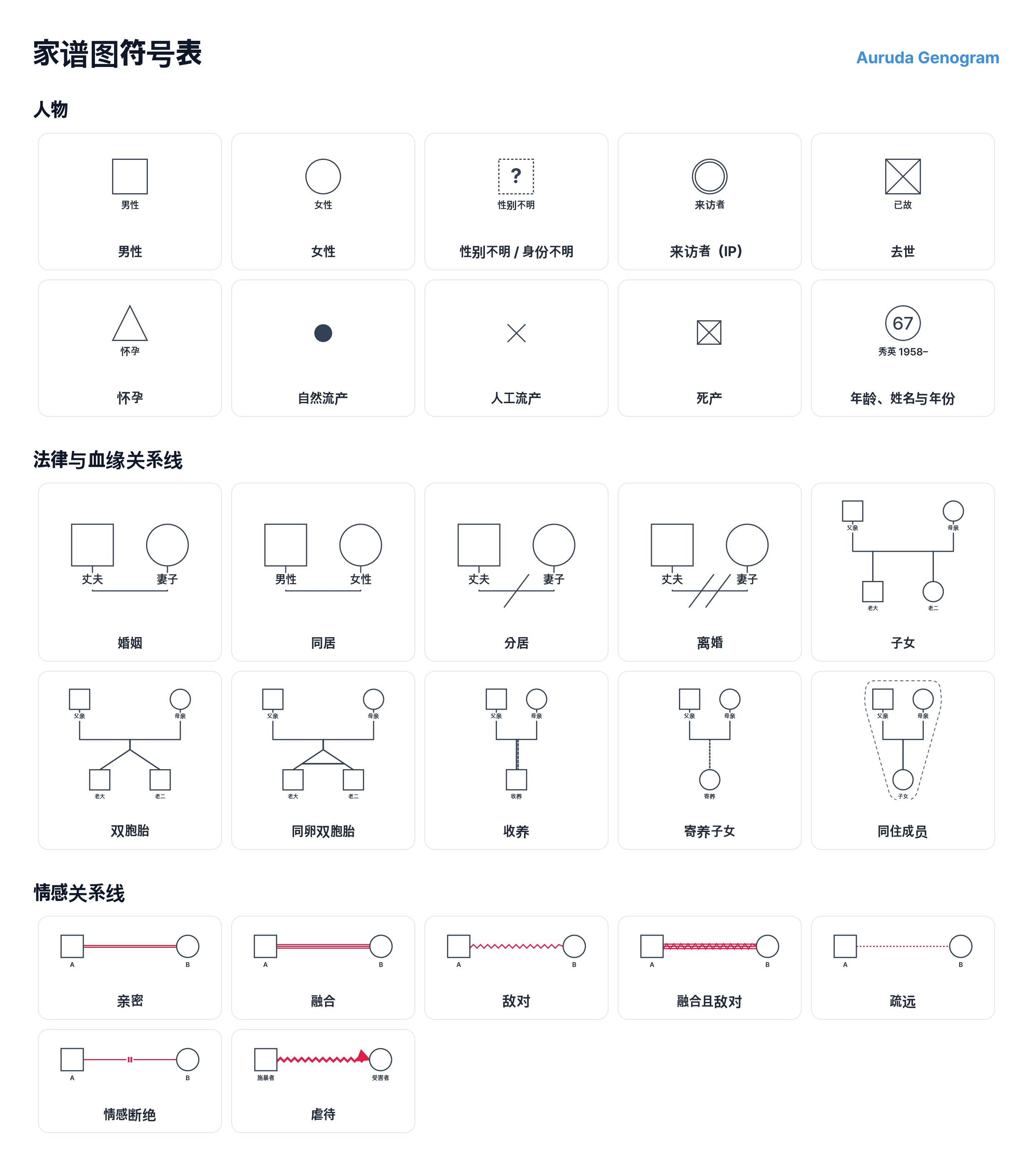

本页是家谱图的符号说明：共 27 个标准家谱图符号，分为人物10个、法律与血缘关系线10个、情感关系线7个，每个符号都附有图片和画法。读家谱图时遇到不认识的符号，可以在这里查找。这些符号依据麦戈德里克（McGoldrick）、格尔森（Gerson）和佩特里（Petry）的家谱图文献，每张图片都是 Auruda Genogram 实际绘制该关系的效果。家谱图的绘制顺序和各符号的使用时机，请见家谱图绘制指南第 3 节。
家谱图上的人物用什么符号表示？
图形表示性别，图形上附加的记号表示人物的状况。方形是男性，圆形是女性，菱形是性别不明；双线轮廓标出来访者（IP），图形内画X表示已经去世。三角形和小图形表示怀孕和妊娠丧失。
男性
方形
女性
圆形
性别不明 / 身份不明
菱形（Auruda Genogram 画成虚线方框内的问号）
来访者（IP）
用双线绘制的图形
去世
图形内画X，并注明去世年份
怀孕
三角形
自然流产
实心小圆
人工流产
小X
死产
带X的小号性别图形（Auruda Genogram 不分性别，一律用小方形）
年龄、姓名与年份
年龄写在图形内，姓名和出生、去世年份写在下方
家谱图上的婚姻、离婚和子女怎么画？
线的种类表示关系的形式，线上的斜线表示关系破裂的程度。实线是婚姻，虚线是同居；一条斜线是分居，两条斜线是离婚。从父母关系线垂直向下的线是子女，虚线竖线是收养或寄养子女。
婚姻
连接两人的实线，并注明结婚年份
同居
虚线
分居
关系线上画一条斜线
离婚
关系线上画两条斜线
子女
从父母关系线垂直向下引出的线，年长者在左
双胞胎
从婚姻线同一点分出的两条线
同卵双胞胎
在两条分叉线之间加一条横线
收养
虚线竖线（Auruda Genogram 画成实线加虚线的双线）
寄养子女
虚线竖线
同住成员
用虚线框圈出同住的成员
家谱图上的情感关系线是什么意思？
情感关系线看线的条数和形状。平行线越多，关系越紧密：两条线是亲密，三条线是融合。锯齿线是敌对，虚线是疏远，中间断开的线是情感断绝。带箭头的线表示有方向的关系，例如虐待。
有些教材把融合称为“纠缠”，把敌对称为“冲突”，把融合且敌对称为“融合且冲突”，它们与本表是同一组符号。情感关系线的颜色和形状因版本和机构而异，如果所在机构或专业协会有指引，请优先遵循。
亲密
两条平行线
融合
三条平行线
敌对
锯齿线
融合且敌对
三条平行线上叠加锯齿线
疏远
虚线
情感断绝
中间断开的线
虐待
由施暴者指向受害者的锯齿箭头
家谱图符号依据哪些文献？
本表依据麦戈德里克、格尔森和佩特里在家谱图文献中整理的标准画法。
- McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton.
- McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4th ed.). W. W. Norton.
画法细节因版本和机构而异。本页概括了上述著作中通用的画法；如果所在机构或专业协会有指引，以指引为准。
Auruda 编辑部撰写 · 最后审阅 2026-10-27 · 本页不能代替临床判断。
