Símbolos do genograma: legenda completa com significados

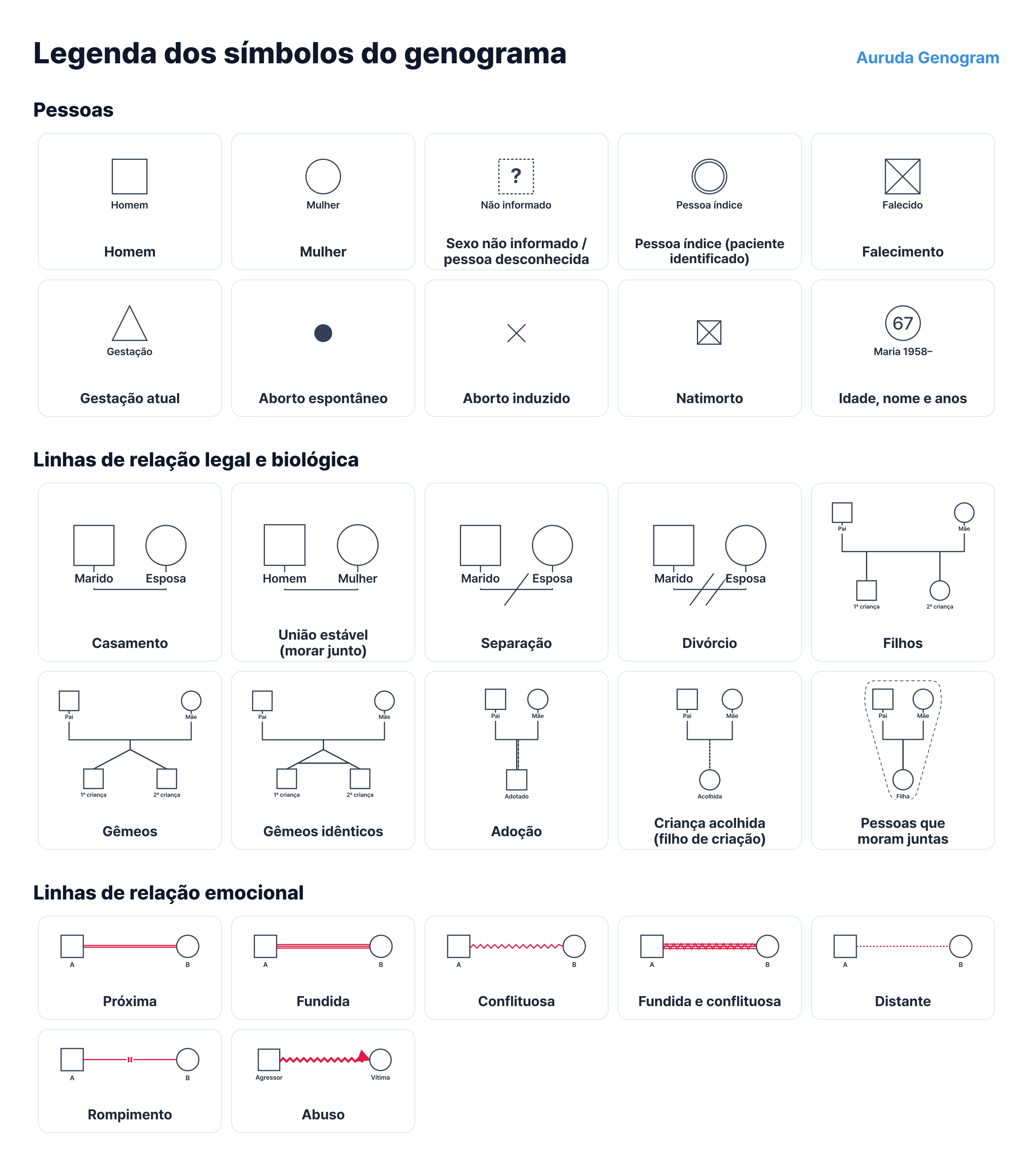

Esta página é a legenda do genograma: 27 símbolos padrão, divididos em 10 pessoas, 10 linhas de relação legal e biológica, 7 linhas de relação emocional, cada um com seu desenho e a forma de fazê-lo. Use-a para consultar um símbolo que você não reconhece ao ler um genograma. Os símbolos seguem a literatura sobre genogramas de McGoldrick, Gerson e Petry, e cada desenho é o que o Auruda Genogram de fato desenha para aquela relação. A ordem para fazer um genograma e quando usar cada símbolo estão na seção 3 do guia do genograma.
Quais são os símbolos das pessoas no genograma?
A forma mostra o sexo, e as marcas acrescentadas a ela mostram a situação da pessoa. O quadrado é o homem, o círculo é a mulher e o losango é o sexo não informado; o contorno duplo marca a pessoa índice (paciente identificado) e um X dentro da forma marca uma pessoa falecida. Um triângulo e formas pequenas mostram a gestação e a perda gestacional.

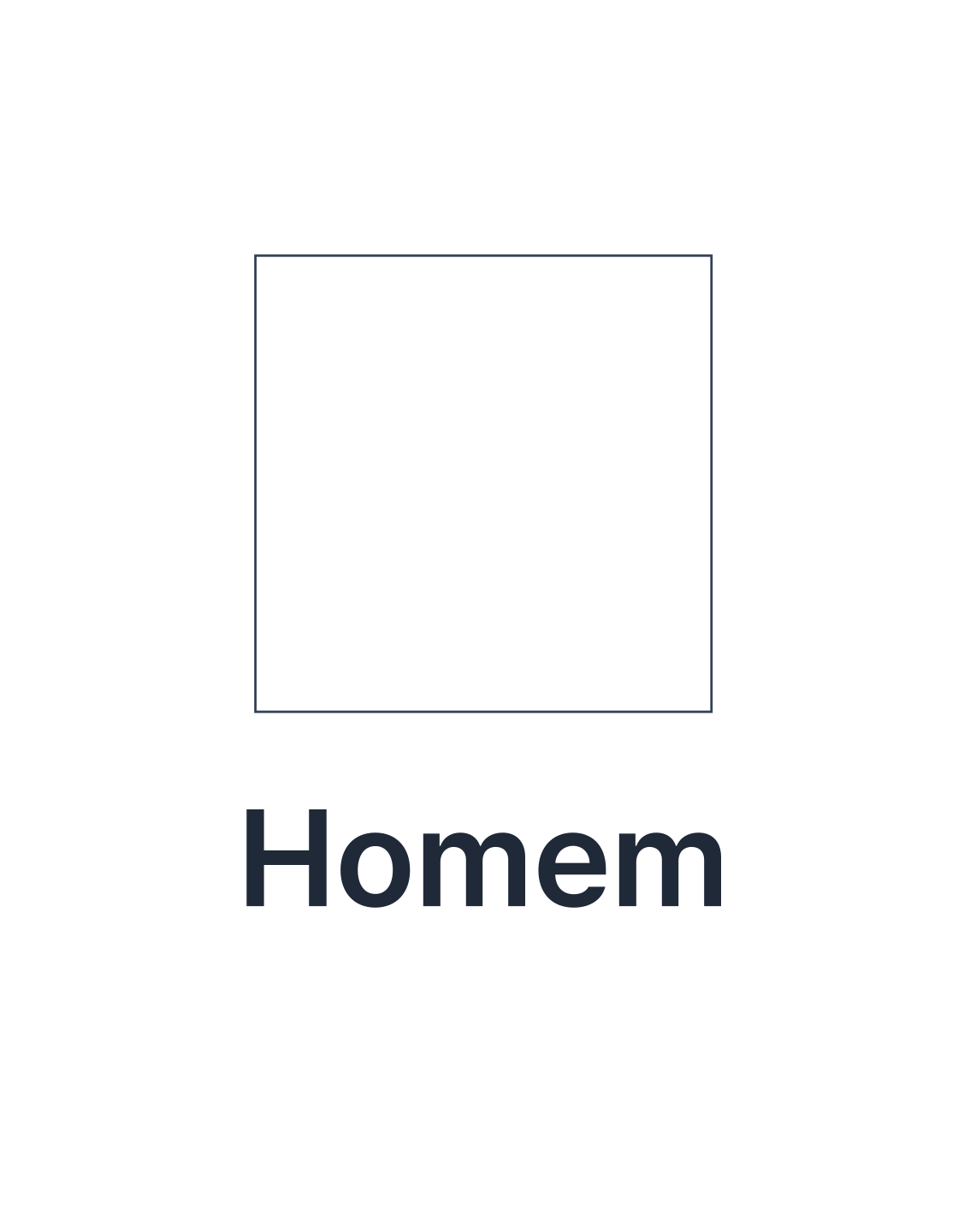

Homem
Quadrado

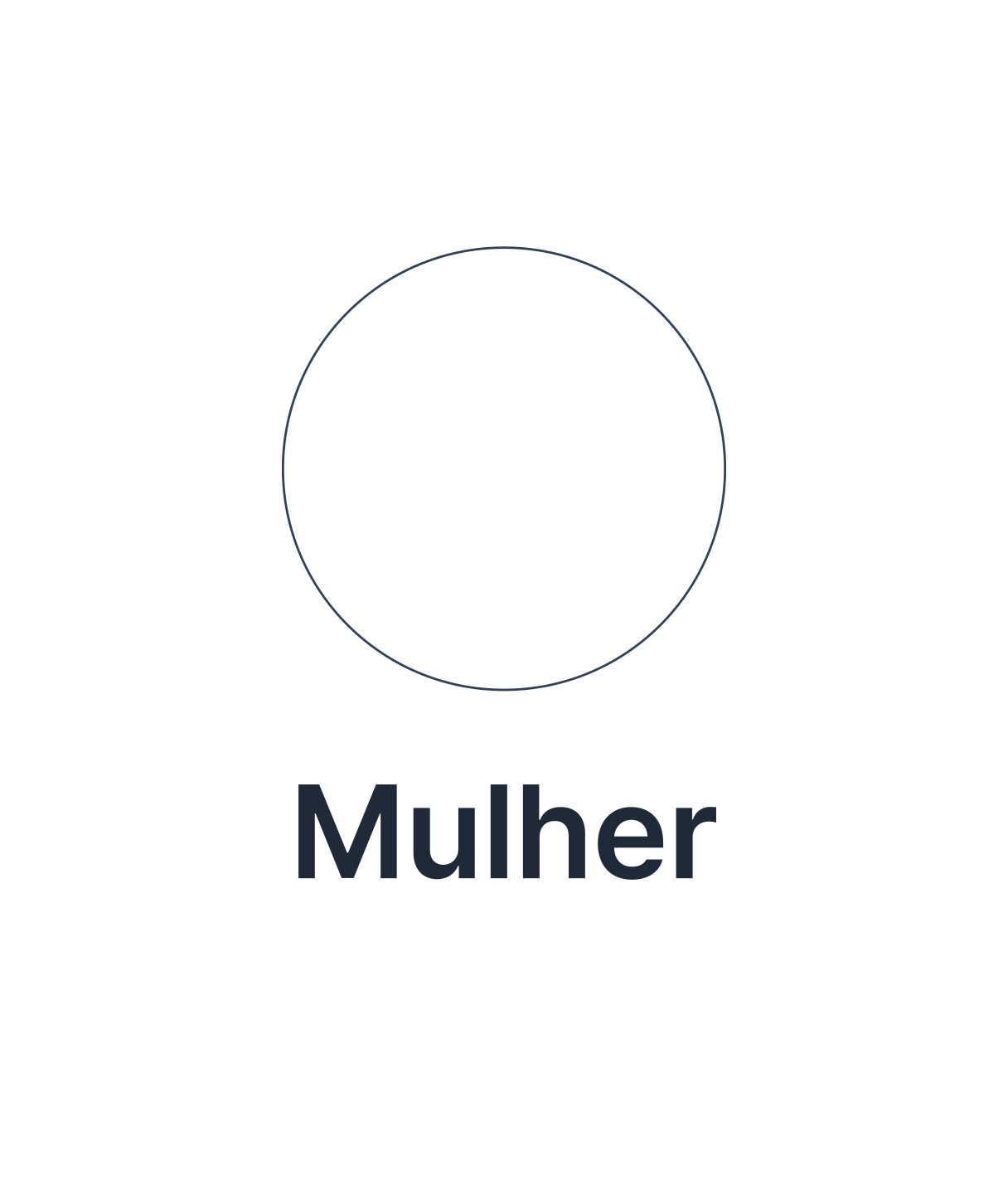

Mulher
Círculo

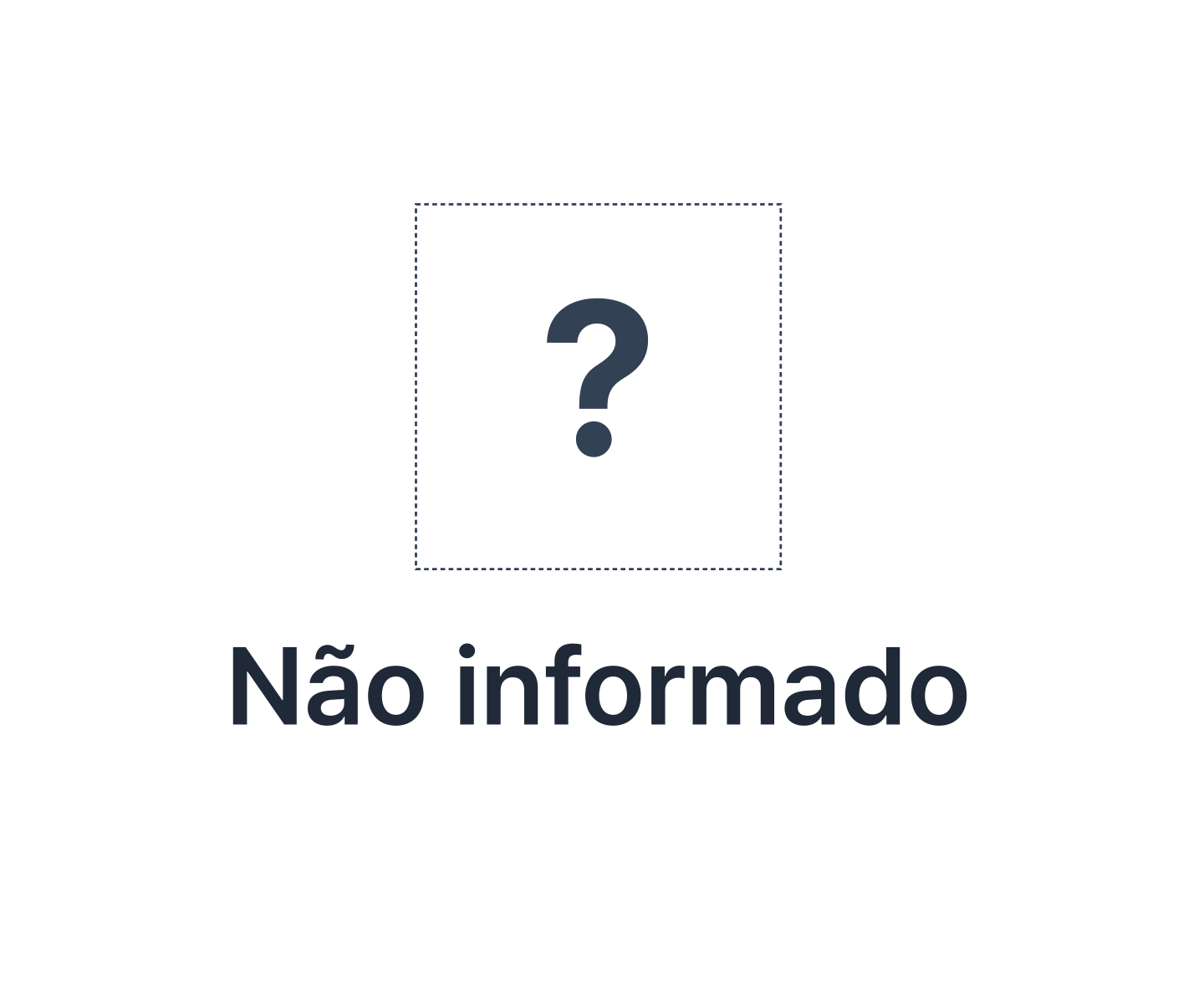

Sexo não informado / pessoa desconhecida
Losango (o Auruda Genogram desenha um ponto de interrogação dentro de um quadrado pontilhado)

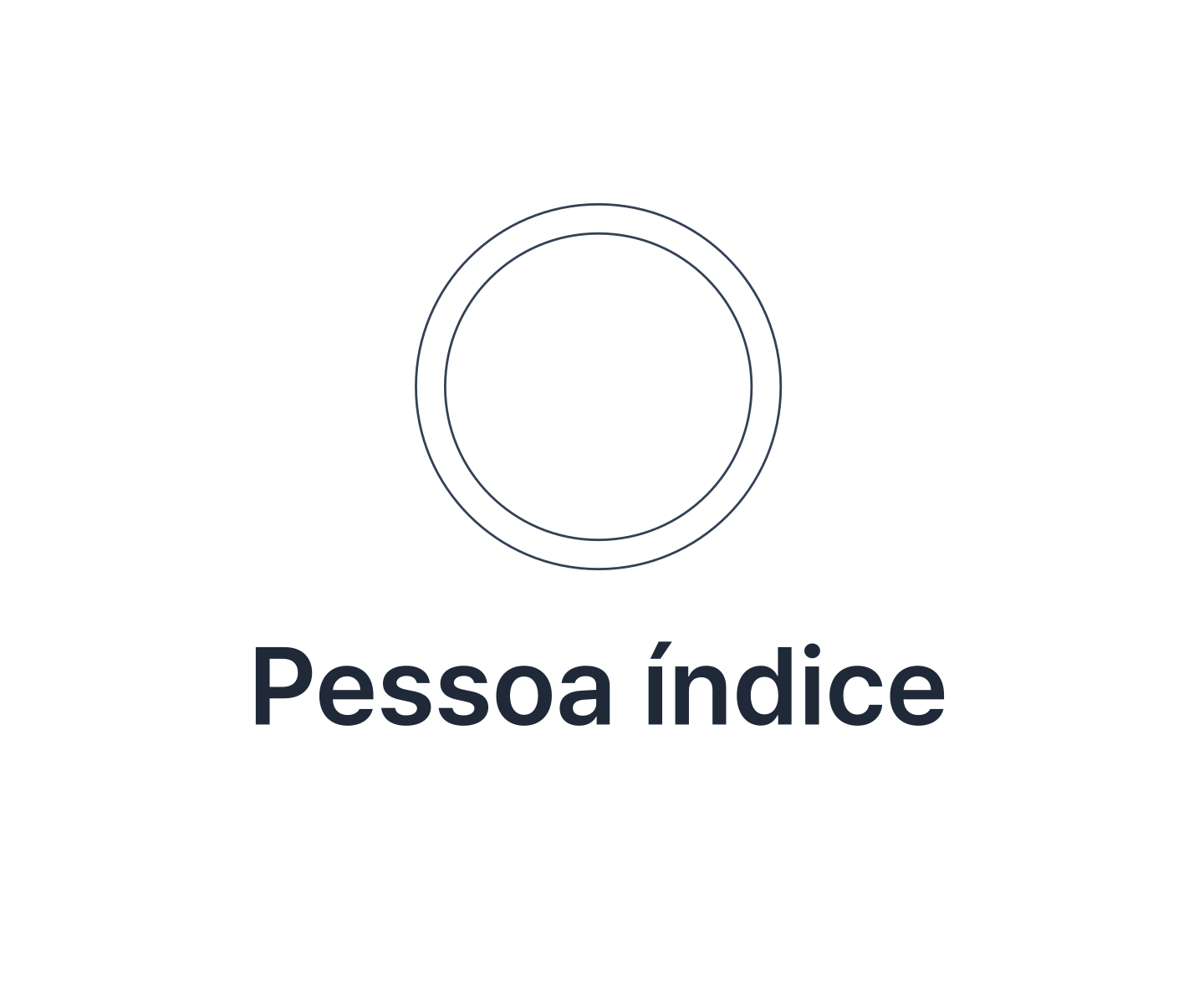

Pessoa índice (paciente identificado)
Forma desenhada com contorno duplo

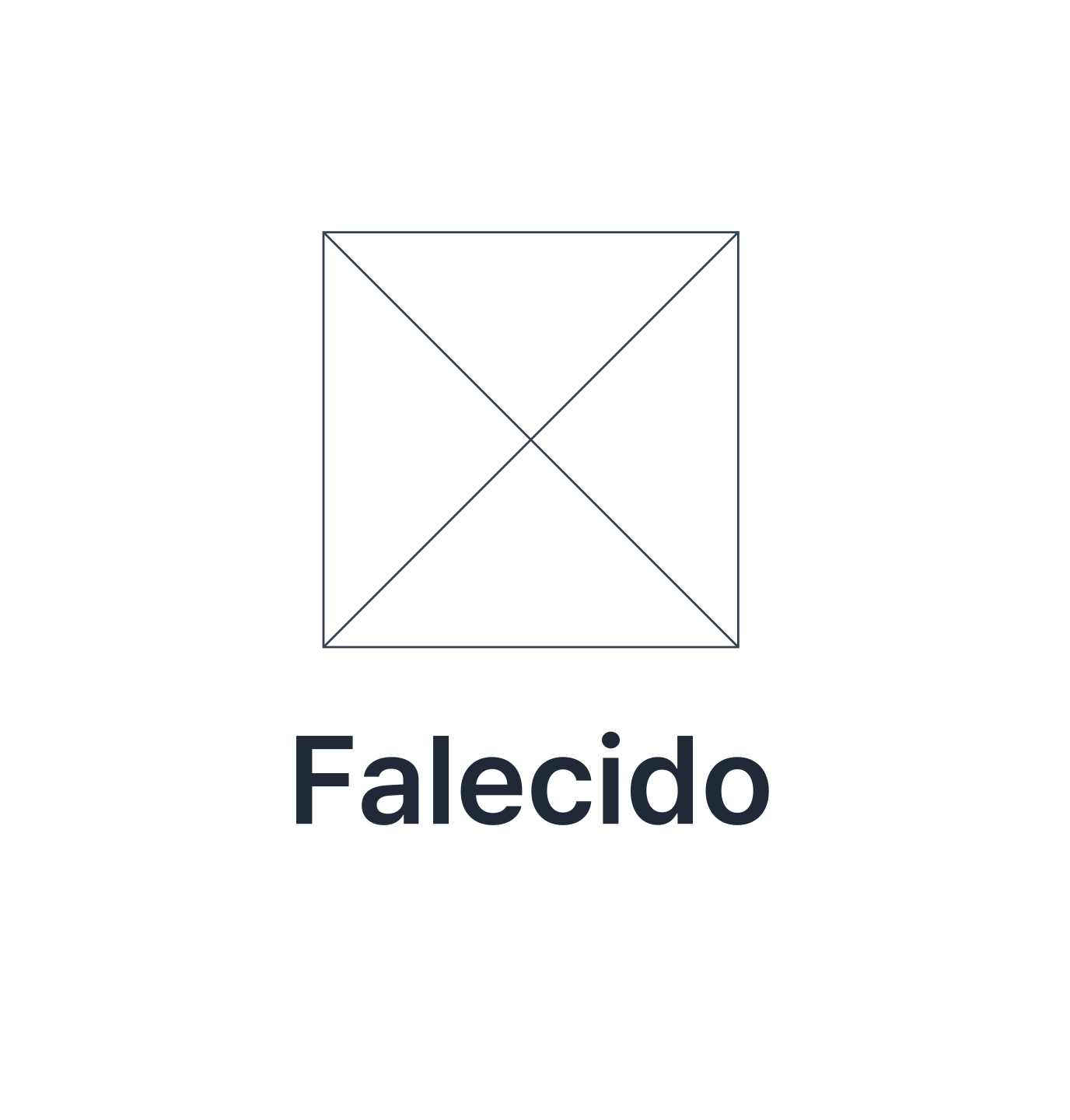

Falecimento
X dentro da forma, com o ano do falecimento

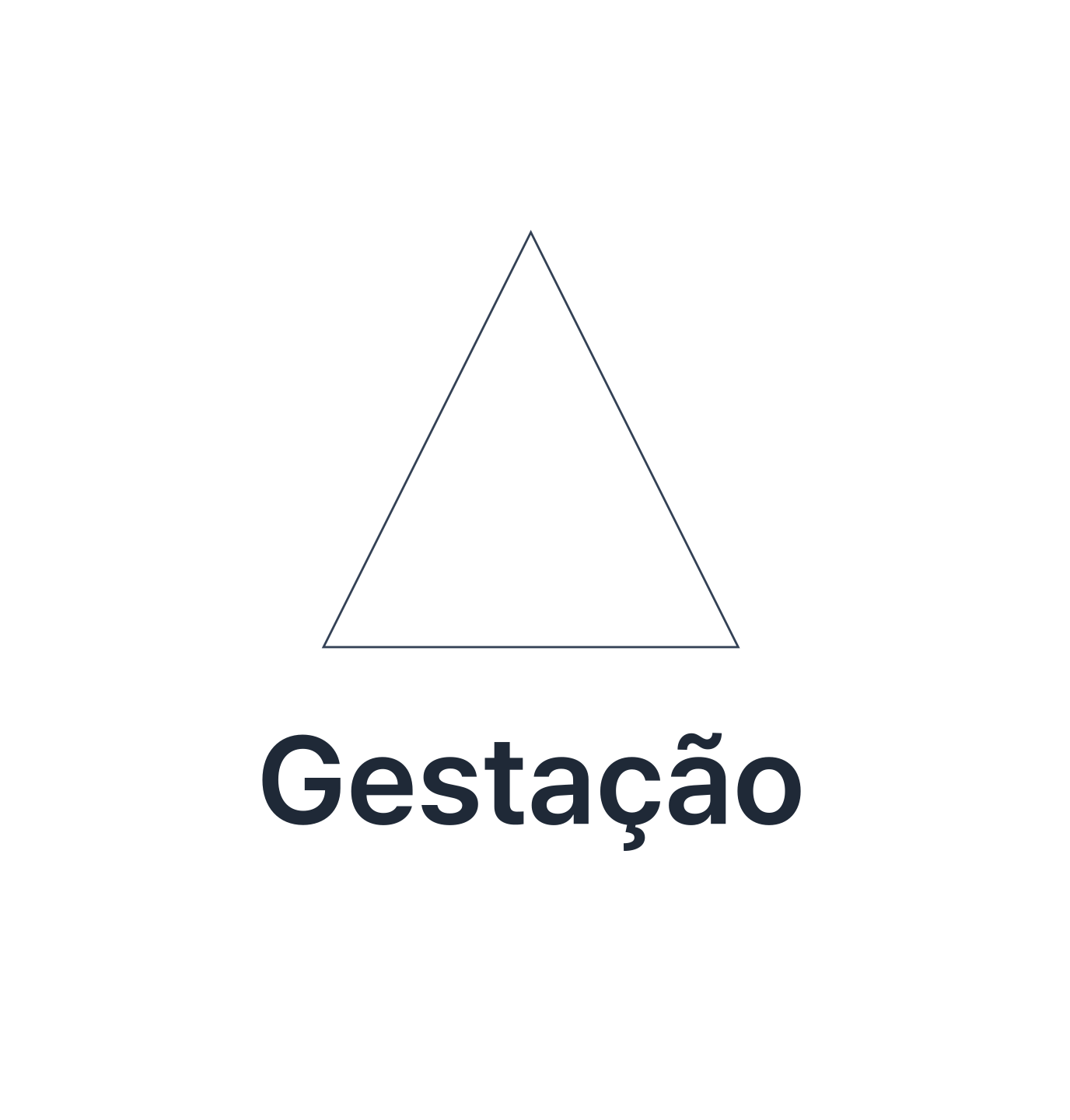

Gestação atual
Triângulo

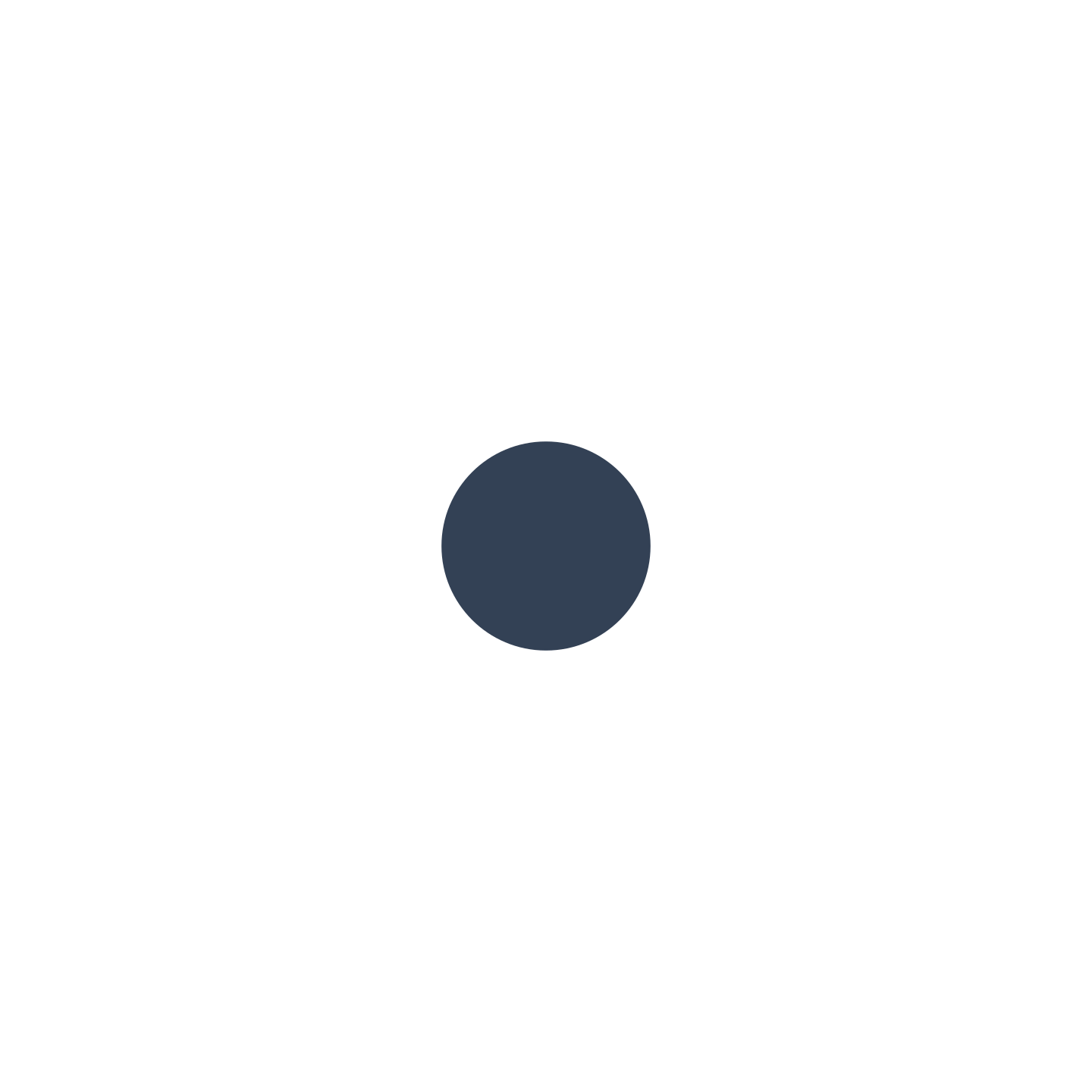

Aborto espontâneo
Pequeno círculo preenchido

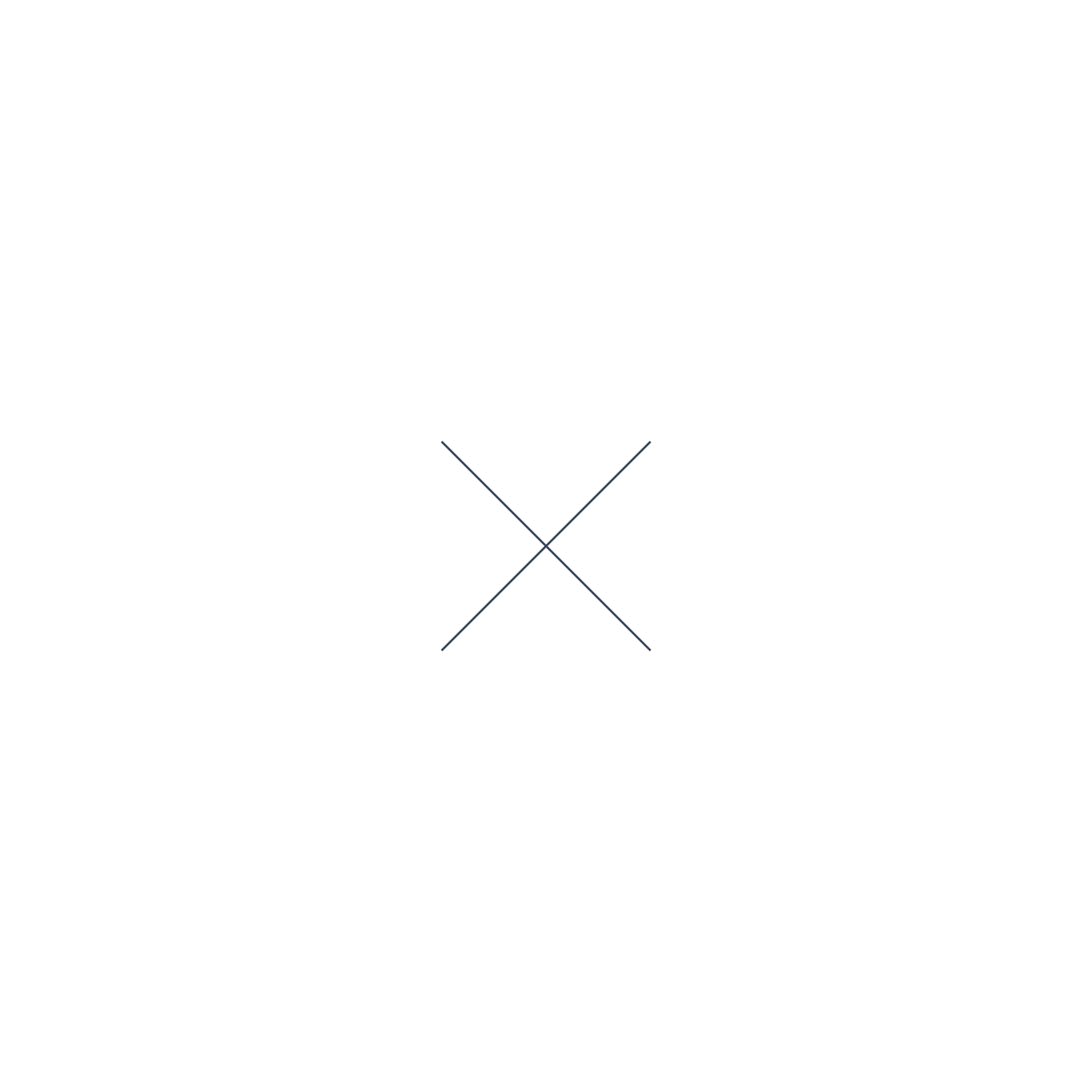

Aborto induzido
Pequeno X

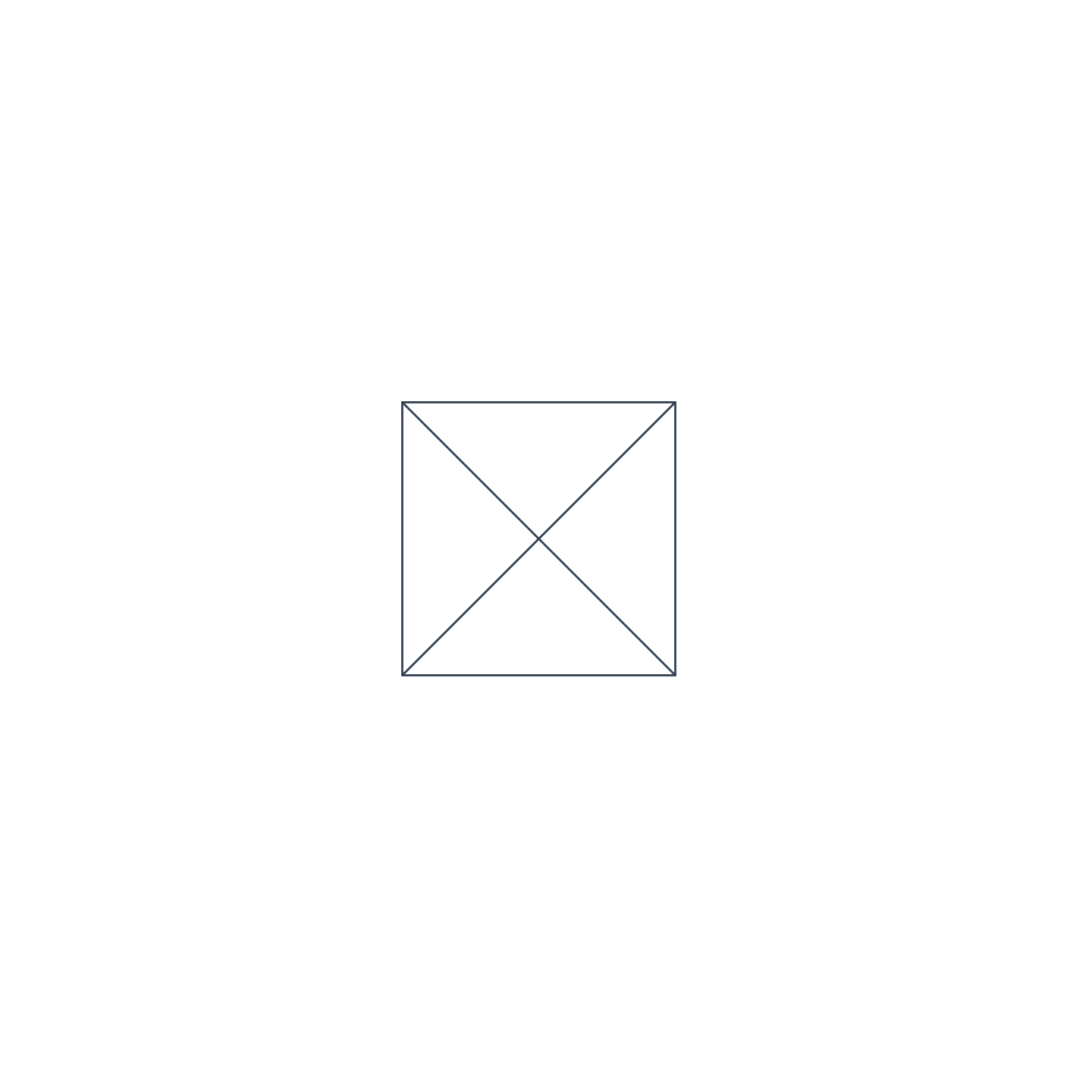

Natimorto
Pequena forma de sexo com um X (o Auruda Genogram usa um quadrado pequeno, qualquer que seja o sexo)

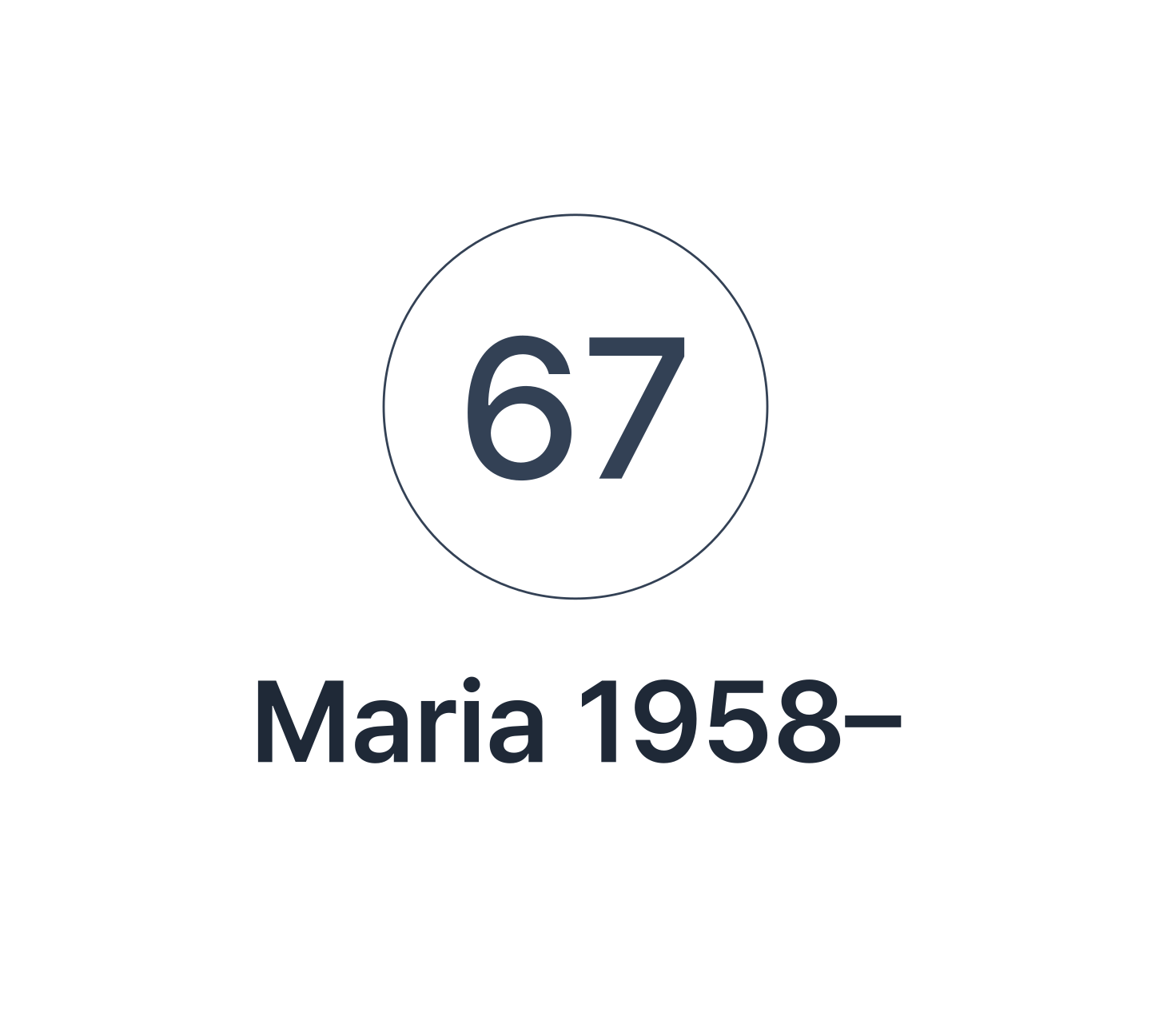

Idade, nome e anos
Idade dentro da forma; nome e anos de nascimento e de falecimento embaixo
Como desenhar casamento, divórcio e filhos no genograma?
O tipo de linha mostra a forma da relação, e os traços que a cortam mostram o quanto ela se desfez. A linha contínua é o casamento e a linha pontilhada é a união estável (morar junto); um traço é a separação e dois traços são o divórcio. As linhas verticais que descem da linha dos pais são os filhos, e uma linha vertical pontilhada indica filho adotivo ou criança acolhida.

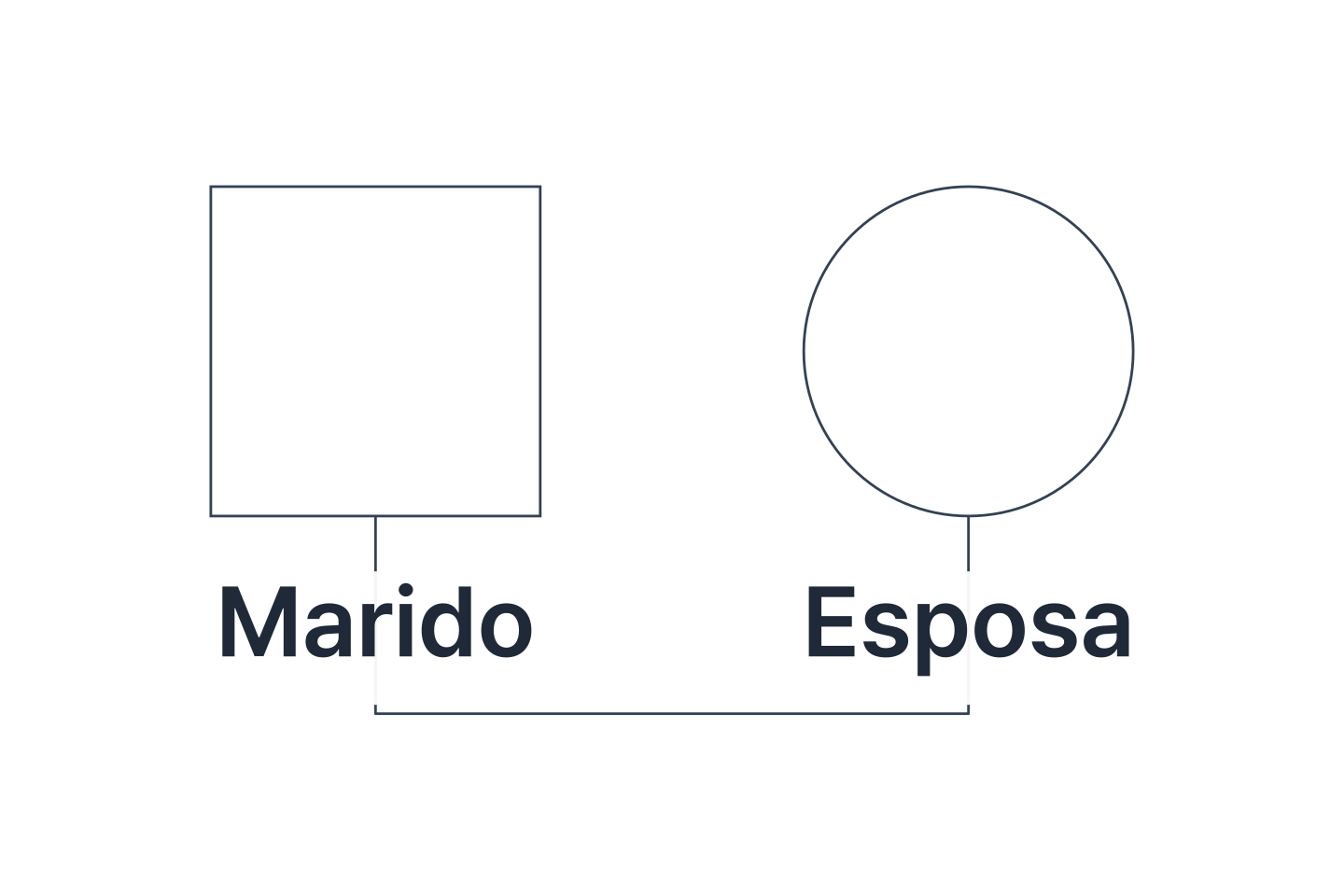

Casamento
Linha contínua unindo os dois, com o ano do casamento
União estável (morar junto)
Linha pontilhada

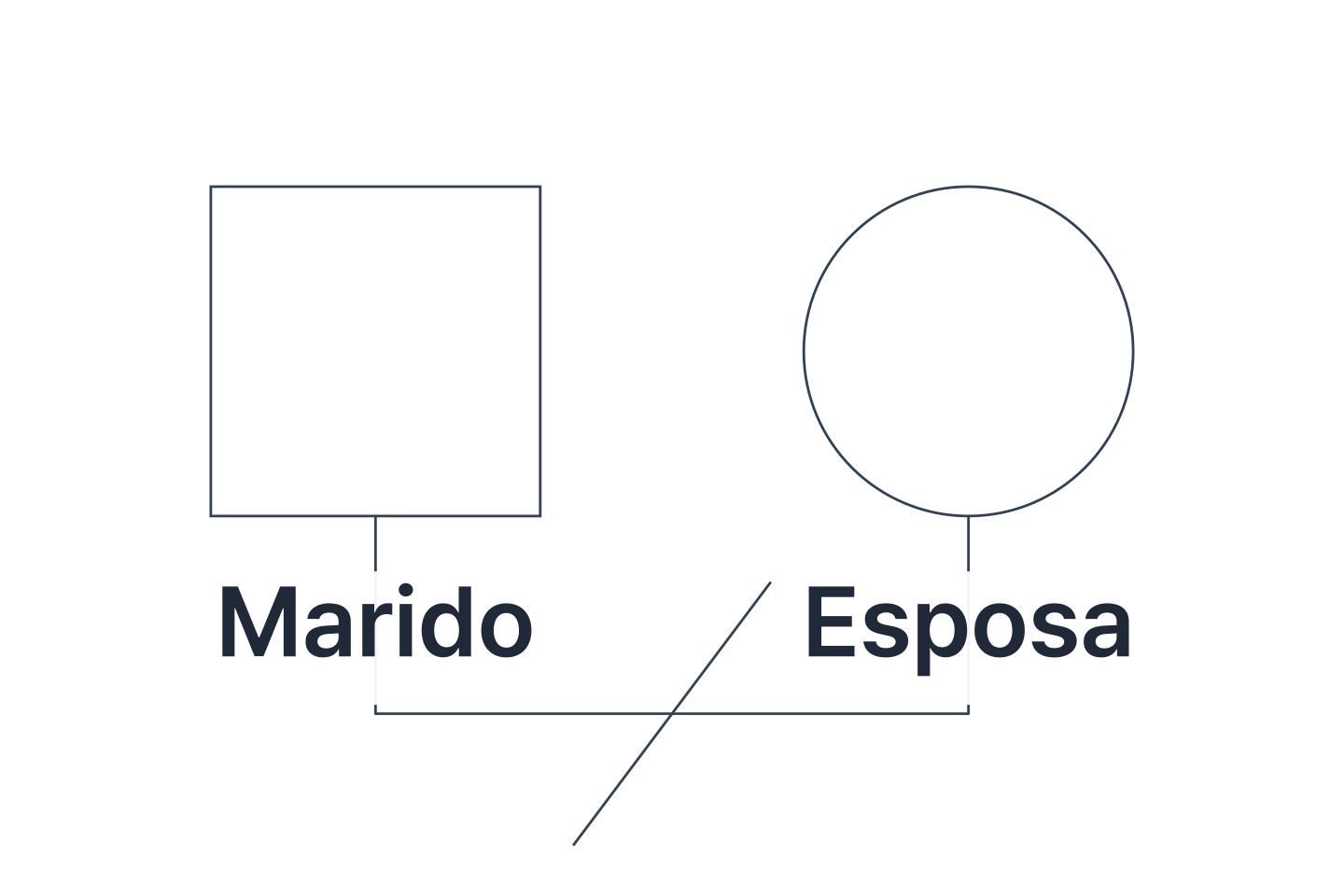

Separação
Um traço cortando a linha de relação

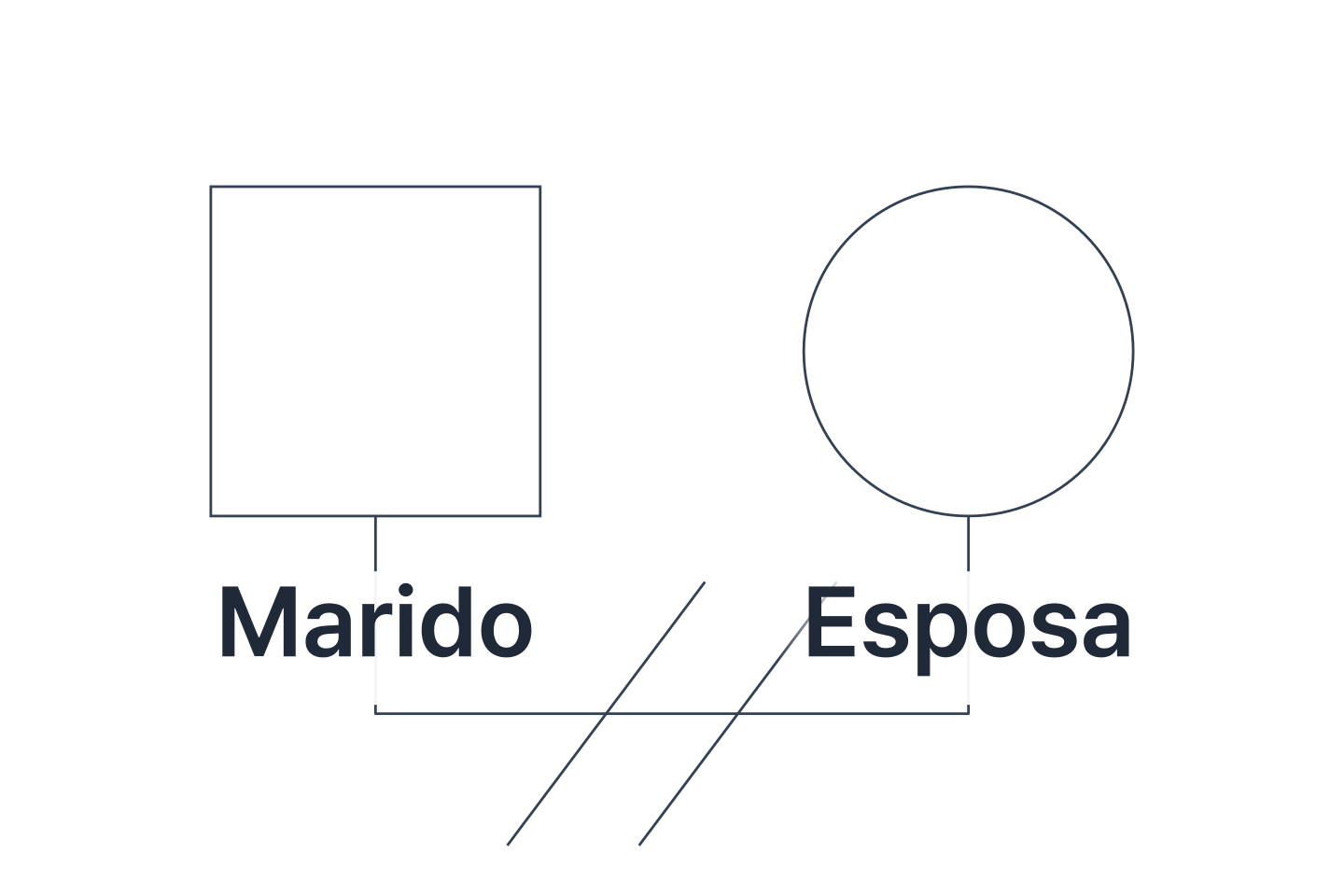

Divórcio
Dois traços cortando a linha de relação

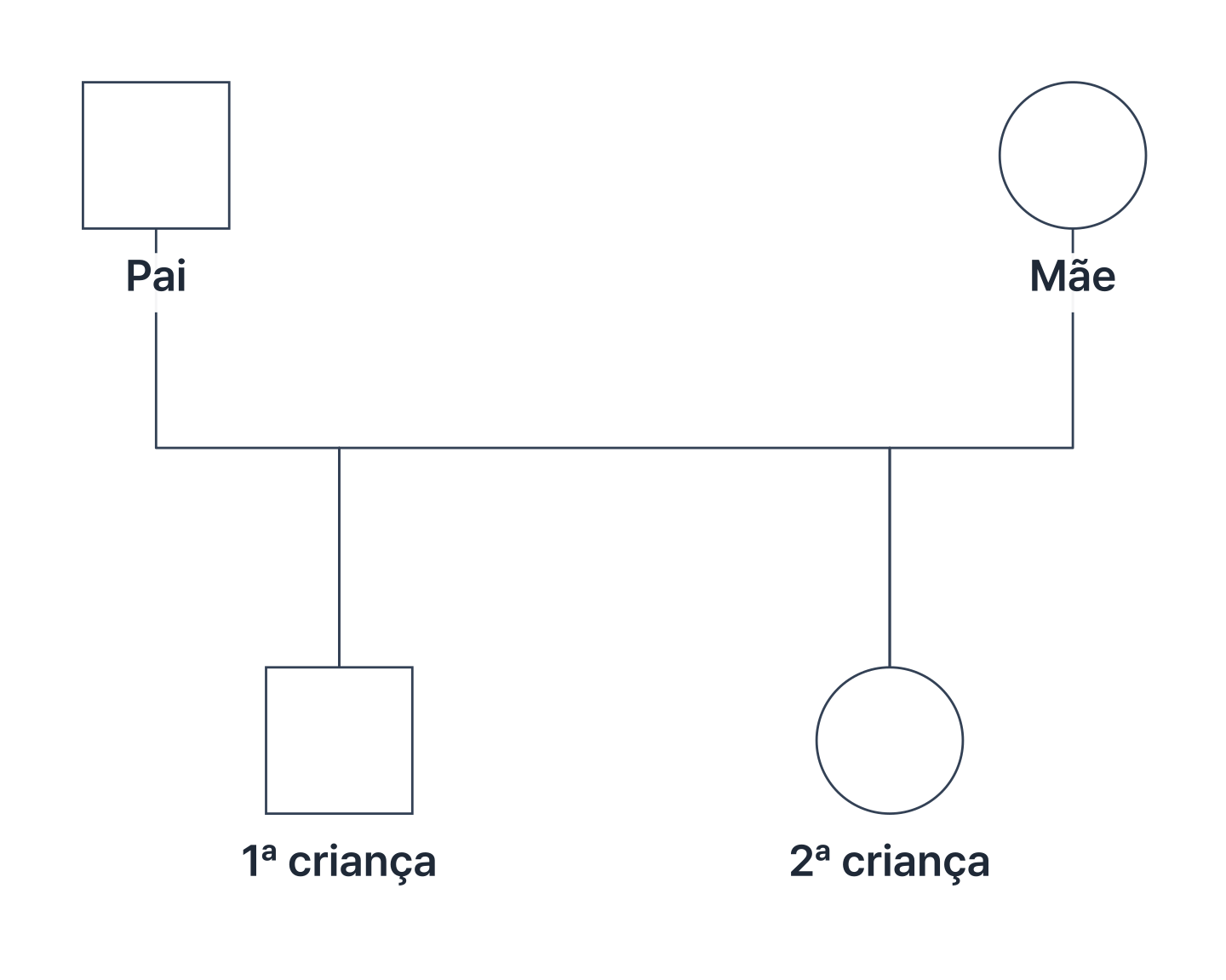

Filhos
Linhas verticais que descem da linha de relação dos pais, com o mais velho à esquerda

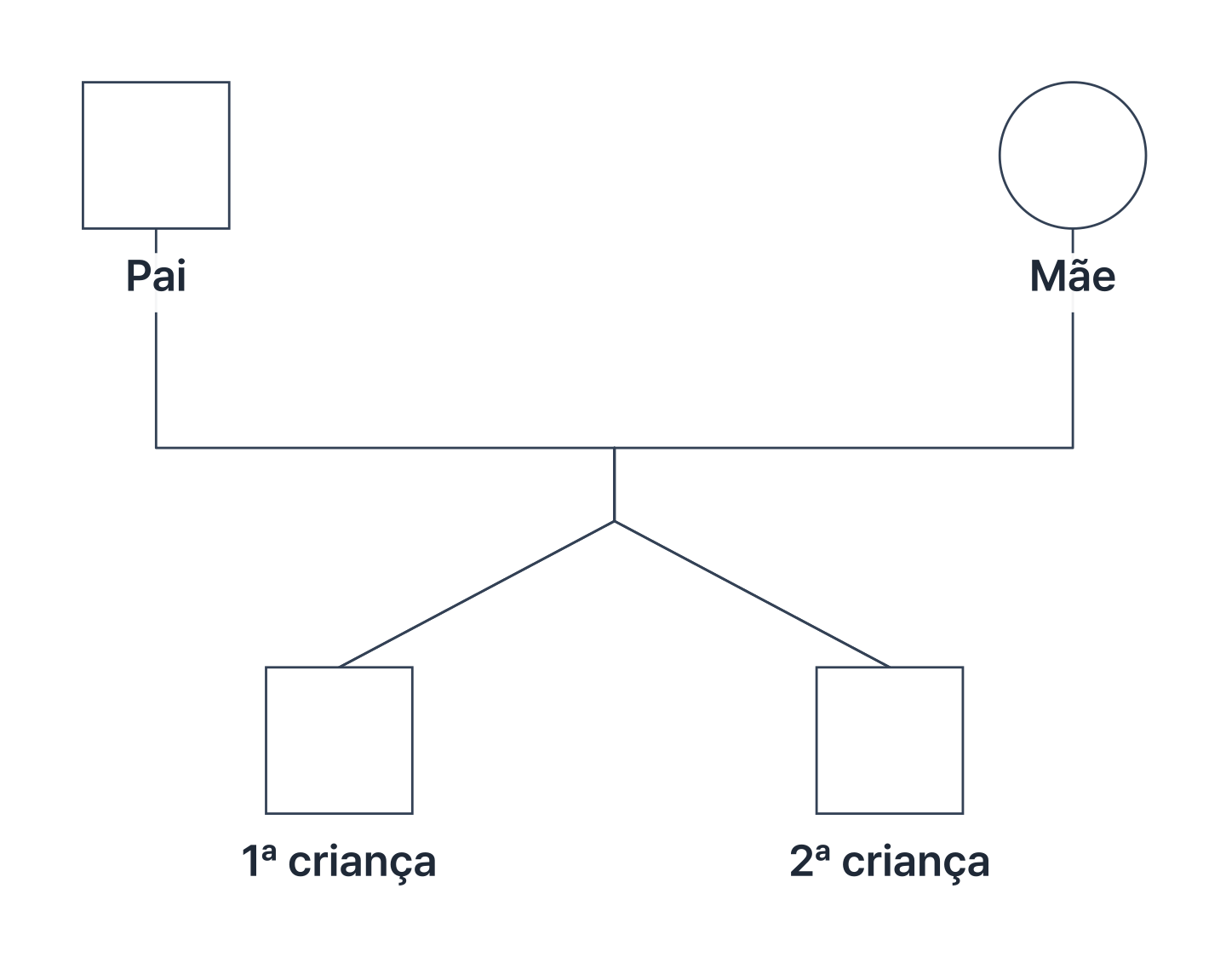

Gêmeos
Duas linhas saindo de um mesmo ponto da linha de casamento

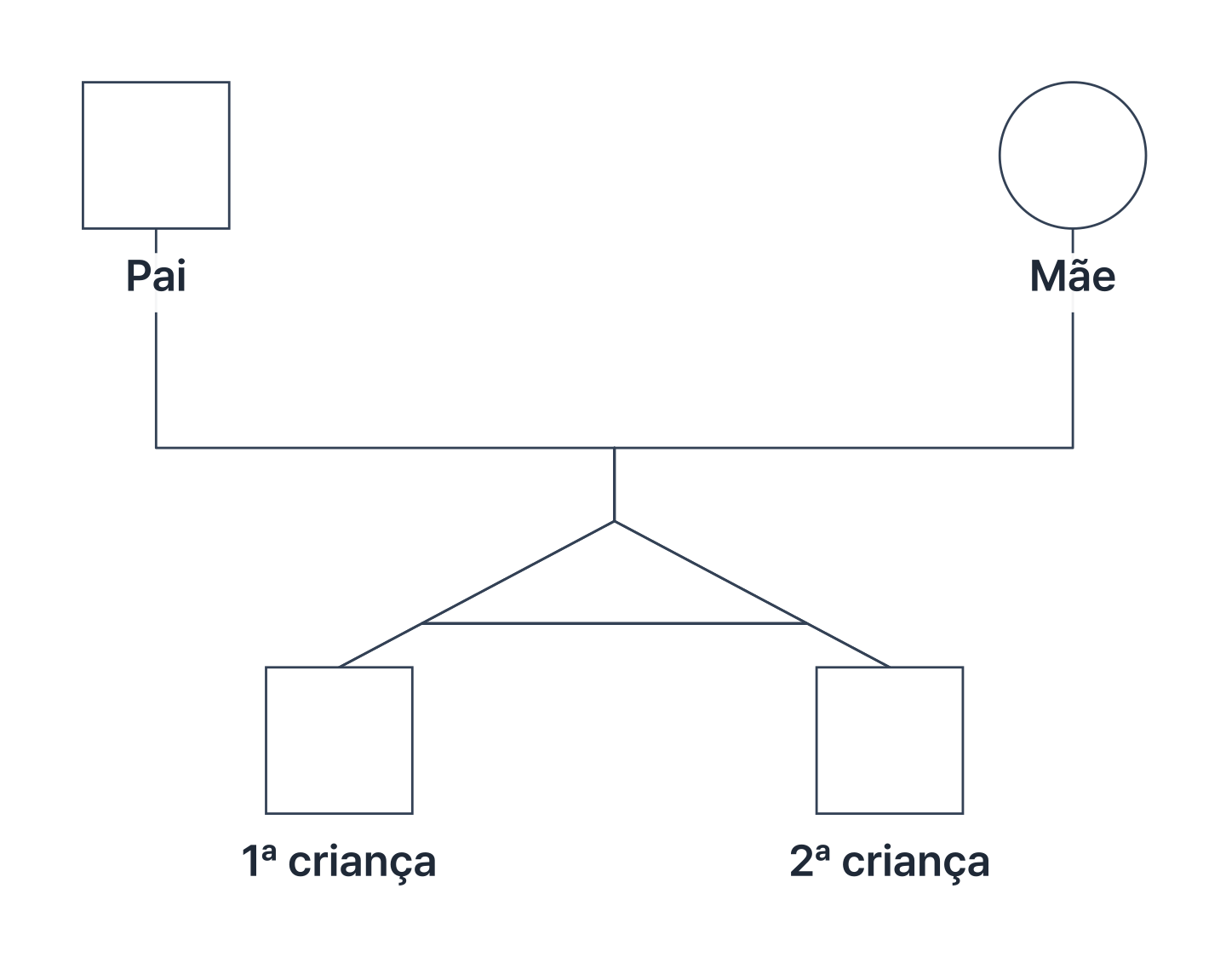

Gêmeos idênticos
Uma linha horizontal unindo as duas linhas que se abrem

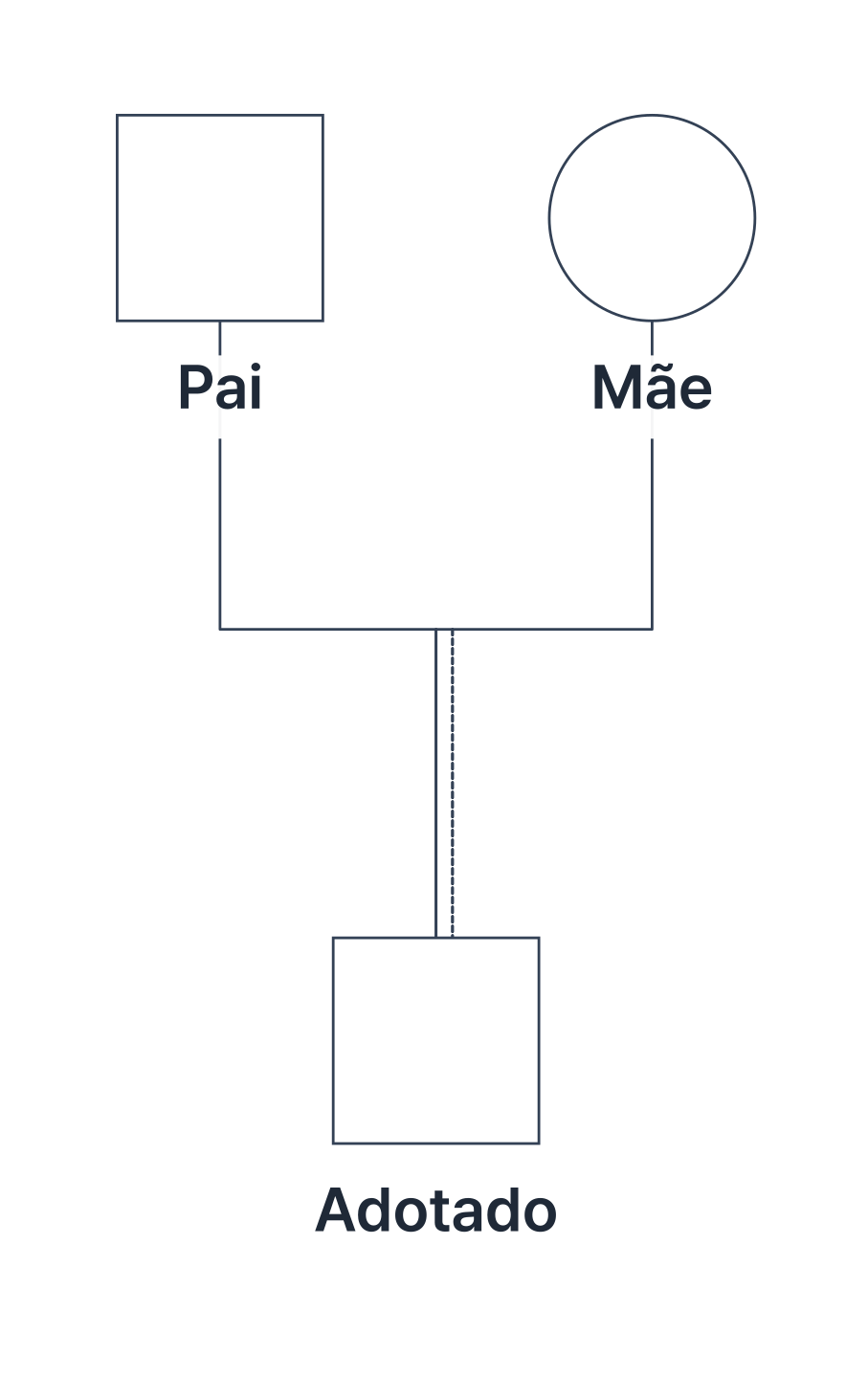

Adoção
Linha vertical pontilhada (o Auruda Genogram desenha uma linha dupla: contínua e pontilhada)

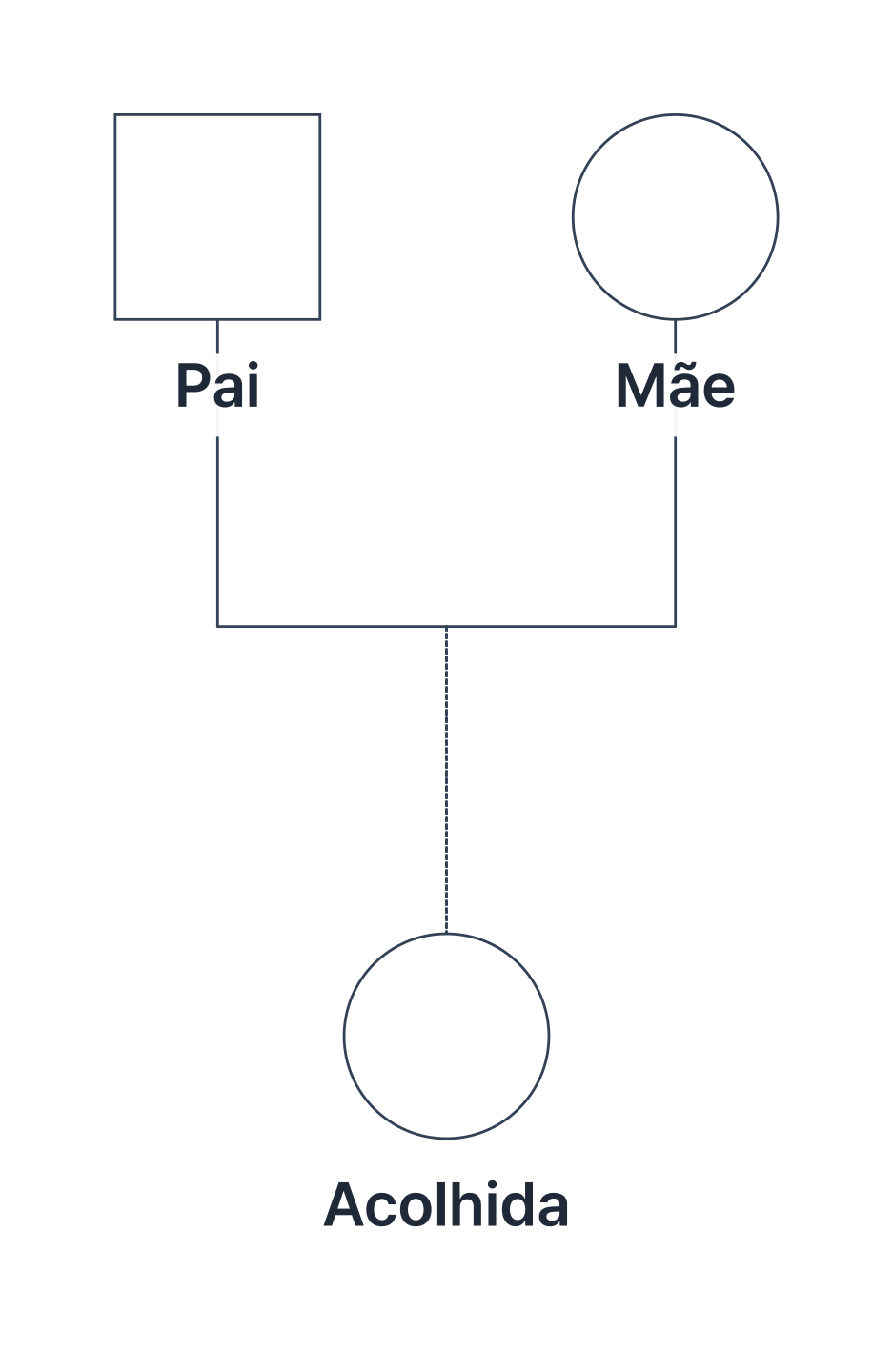

Criança acolhida (filho de criação)
Linha vertical pontilhada

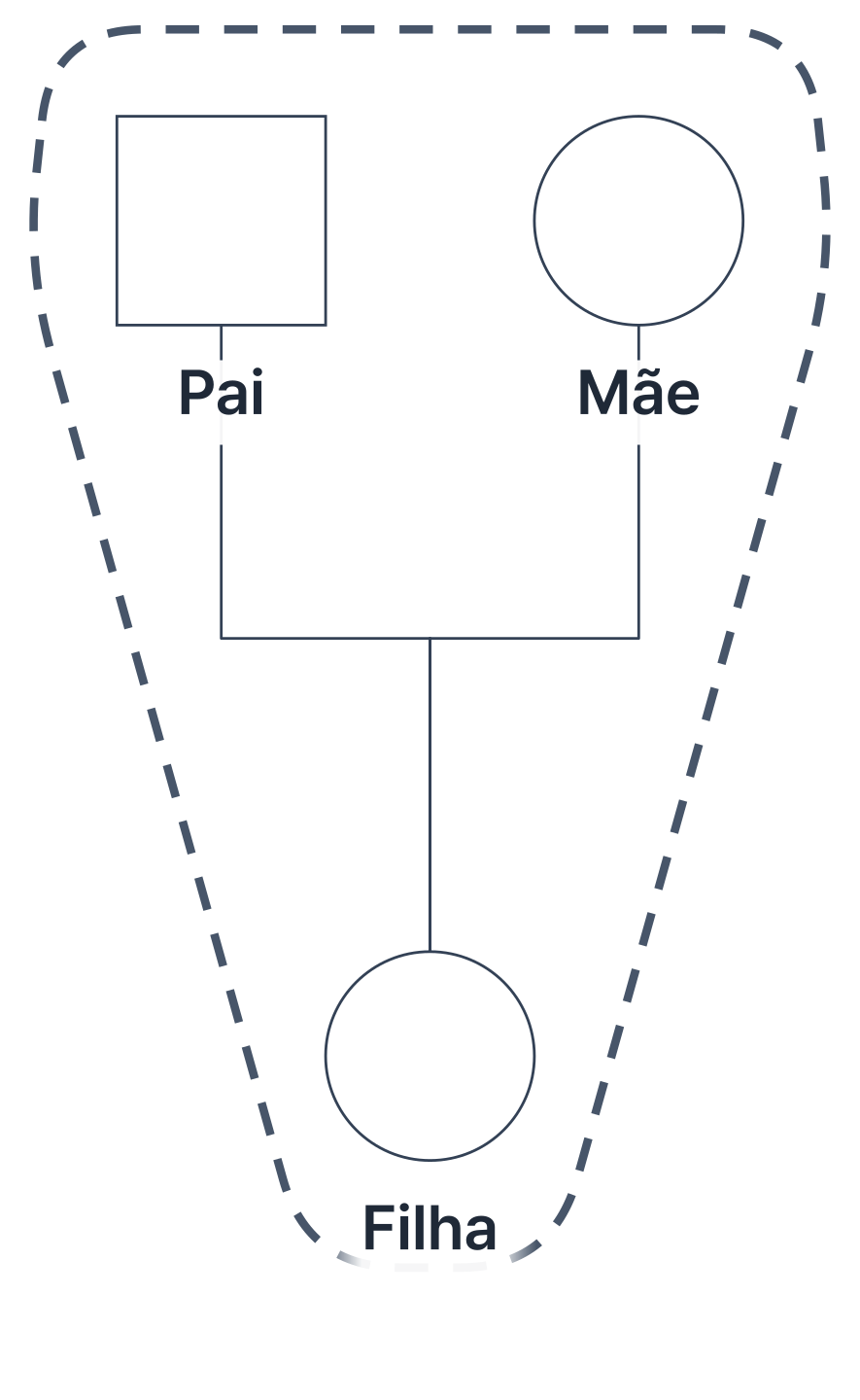

Pessoas que moram juntas
Moradores dentro de um contorno pontilhado
O que significam as linhas do genograma?
As linhas de relação emocional são lidas pela quantidade de traços e pela forma. Quanto mais linhas paralelas, mais forte o vínculo: duas linhas indicam relação próxima e três, relação fundida. O zigue-zague indica relação conflituosa, a linha pontilhada indica relação distante e a linha interrompida no meio indica rompimento. Uma ponta de seta marca uma relação com direção, como o abuso.
Alguns livros chamam a relação fundida de emaranhada e a conflituosa de hostil; são os mesmos símbolos desta legenda. Aliança, coalizão e triangulação descrevem padrões entre três ou mais pessoas e não têm símbolo próprio: aparecem como uma combinação destas linhas. As cores e as formas das linhas emocionais podem variar entre edições e instituições; por isso, se sua instituição ou seu conselho profissional tiver orientações, siga-as primeiro.

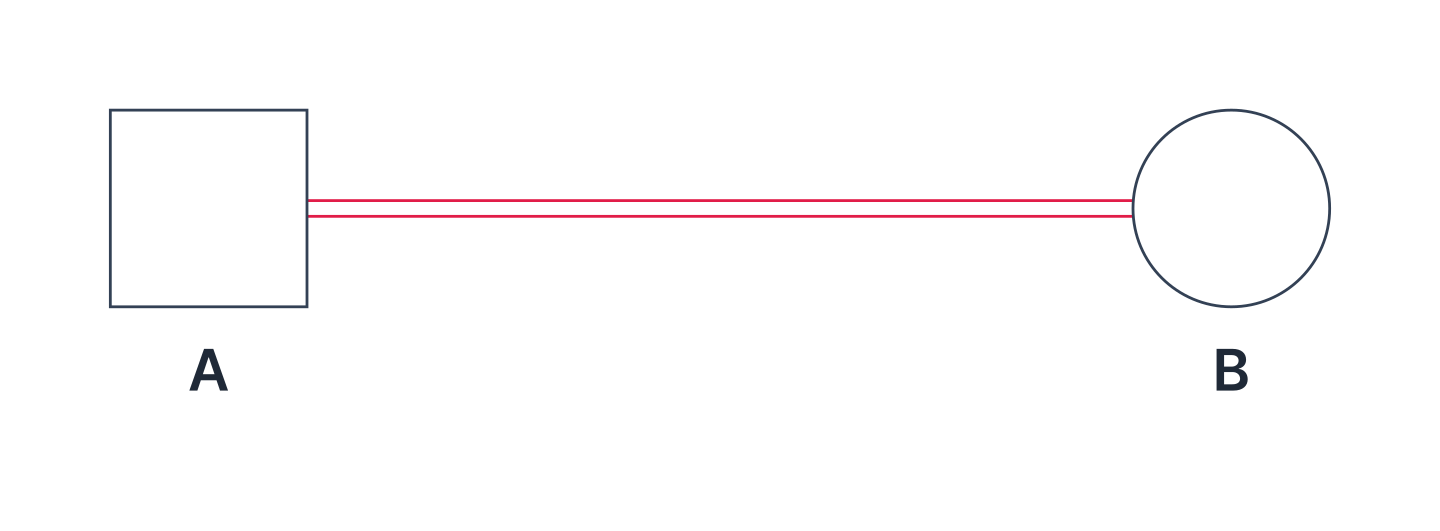

Próxima
Duas linhas paralelas

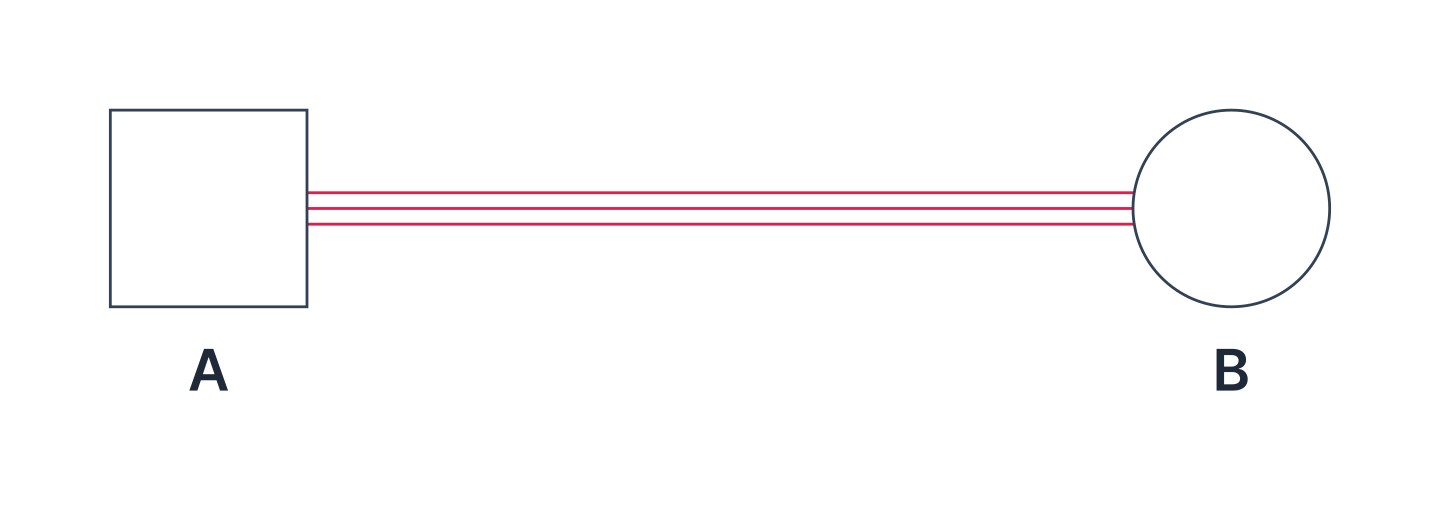

Fundida
Três linhas paralelas

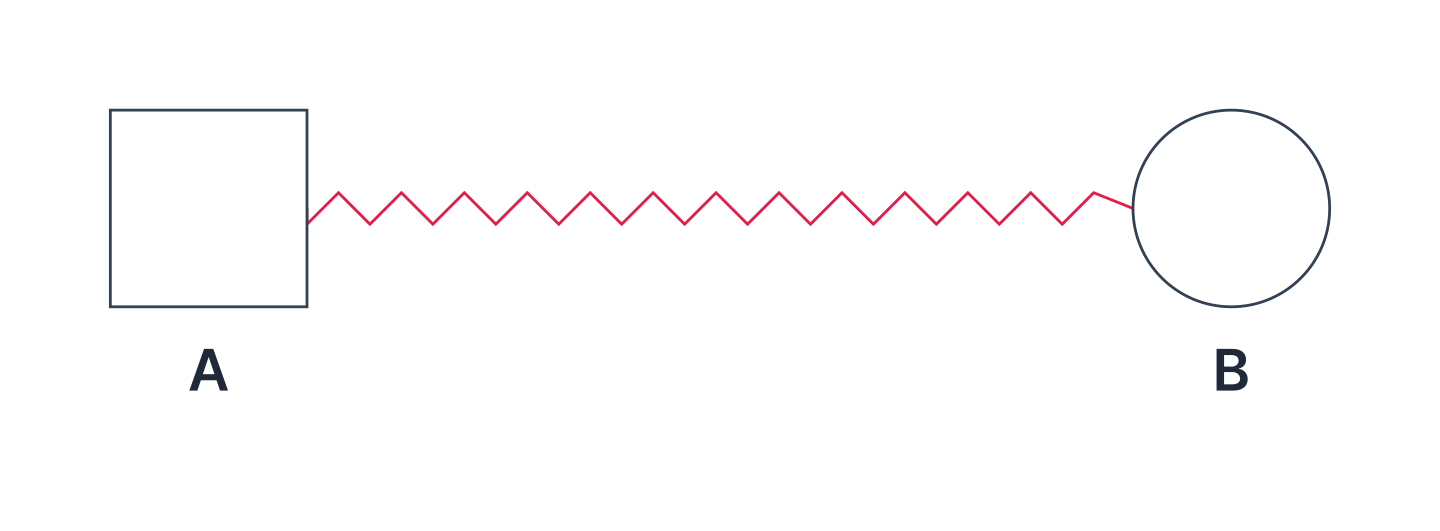

Conflituosa
Linha em zigue-zague

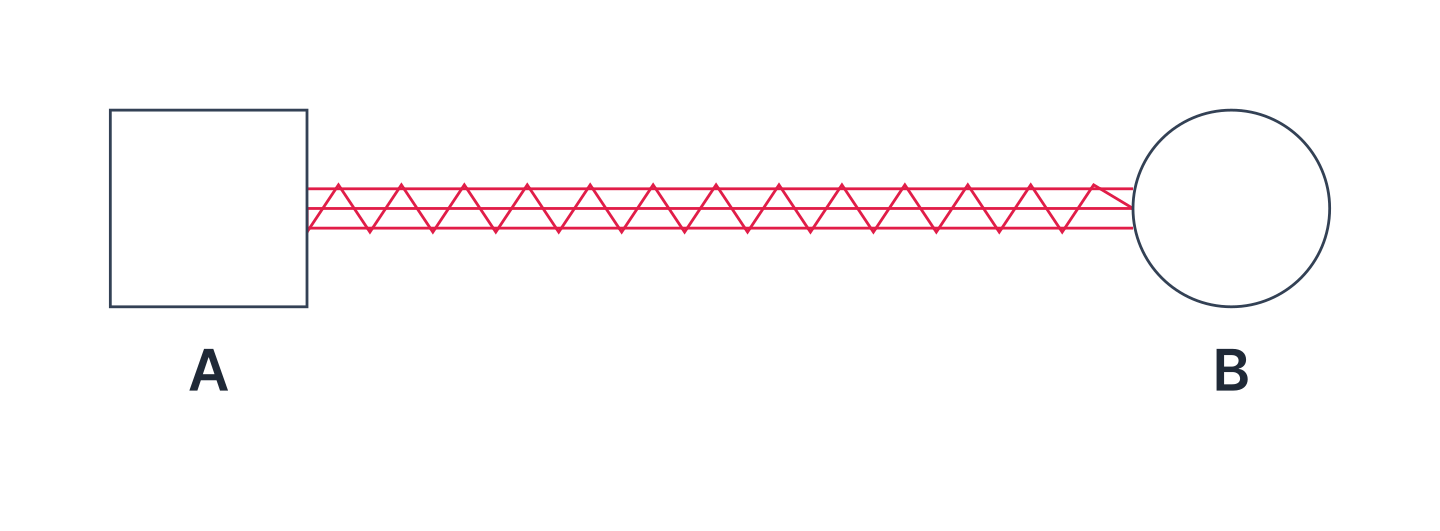

Fundida e conflituosa
Zigue-zague sobre três linhas paralelas

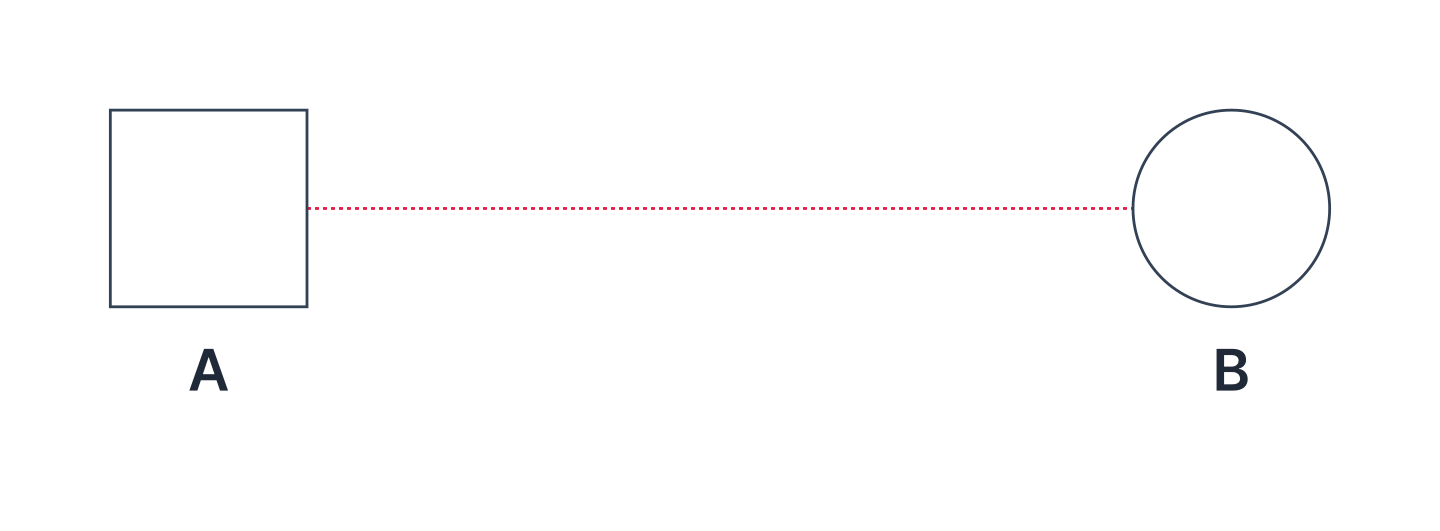

Distante
Linha pontilhada

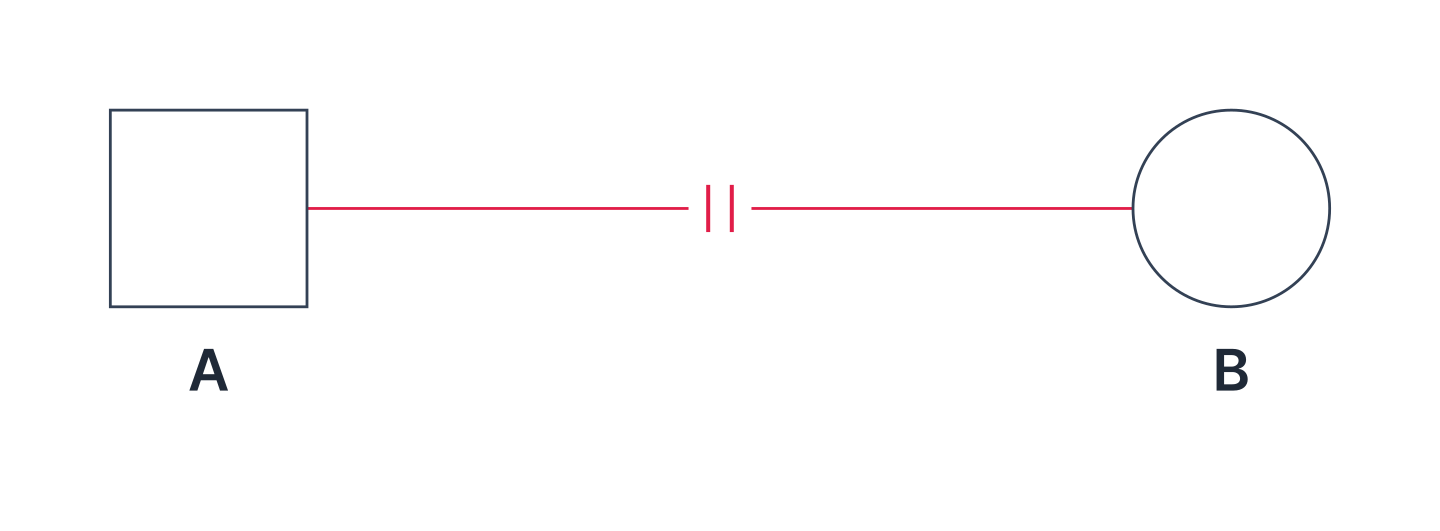

Rompimento
Linha interrompida no meio

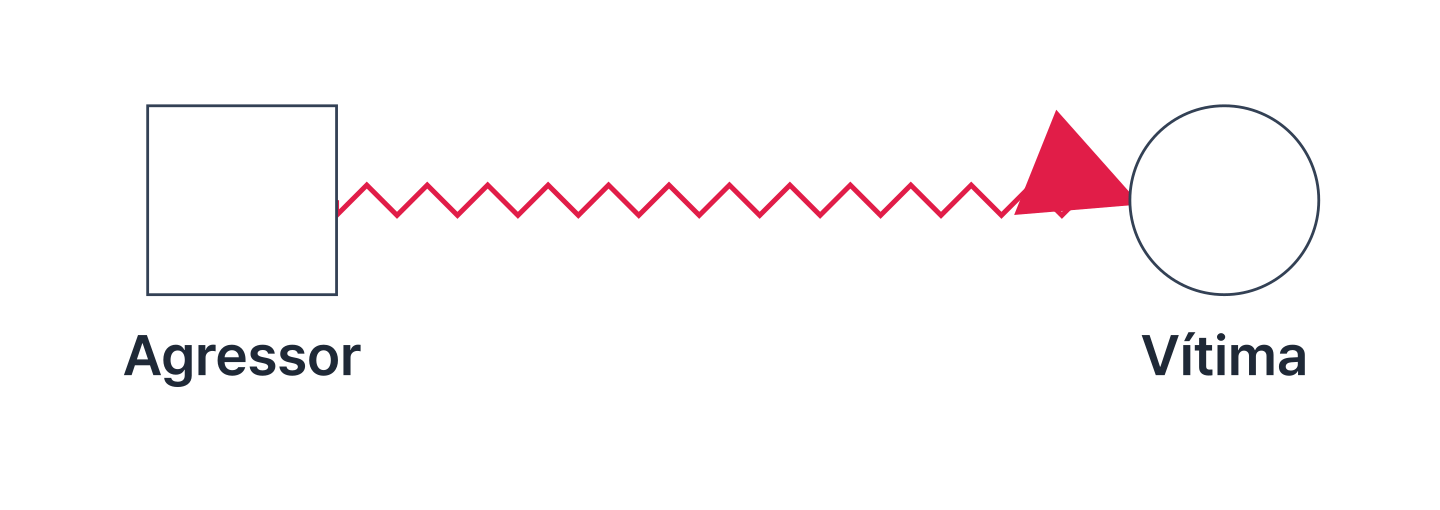

Abuso
Seta em zigue-zague que aponta de quem agride para a vítima
Que literatura os símbolos do genograma seguem?
Esta legenda segue a notação padrão apresentada na literatura sobre genogramas de McGoldrick, Gerson e Petry.
- McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton.
- McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4ª ed.). W. W. Norton.
Os detalhes da notação variam entre edições e instituições. Esta página resume a notação usada em comum nas obras acima; quando sua instituição ou seu conselho profissional tiver orientações, elas têm prioridade.
