家系圖怎麼畫：三代家系圖繪製步驟

在心理諮商中，家系圖是用來評估家庭結構與關係模式的圖。它以個案（IP，identified patient，被認定的病人）為中心，至少畫三代，往上包括父母和祖父母。族譜只記錄姓名、出生、死亡等事實，家系圖則把情感關係和反覆出現的事件也畫在同一張圖上。諮商師在初次晤談、個案概念化和督導中都會用到它。中國大陸多稱為「家譜圖」，社會工作教材也有「家庭結構圖」的說法，臺灣和香港則寫作「家系圖」。

家系圖不是記錄誰屬於哪一家的名冊，而是一張用來解讀家庭中反覆發生之事的地圖。同一張圖上疊著三個層次：第一層是成員，以及他們之間的法律與血緣關係（婚姻、出生、收養）；第二層是時間（出生、死亡、結婚、離婚、搬遷、罹病的年份）；第三層是情感關係（親密、衝突、截斷、疏離）。

把這三層放在一張圖上，晤談中聽來零散的事實就會變成看得見的模式。比如三代的長子都很早離家，或是每逢家中有人過世的那幾年夫妻衝突就會重演——這類關聯光靠逐字稿或個案紀錄很難察覺。

家系圖與族譜（家族樹）看起來相似，用途卻不同。族譜是記錄血脈傳承的文獻，家系圖是臨床評估的工具。因此族譜盡可能多記錄各代的姓名、出生和死亡，家系圖則從個案出發至少畫三代，同時記錄情感關係、反覆出現的事件和同住範圍。此外，家系圖的符號體系有文獻依據，讀者是諮商師、督導等臨床專業人員，這點也和族譜不同。

家系圖的標準符號是 McGoldrick、Gerson 與 Petry 在著作中整理的畫法，分為人物、關係線（法律與血緣）和情感關係線三組。人物方面，男性畫方形，女性畫圓形；個案用雙線標出，已故者在圖形內畫X。婚姻用實線、同居用虛線連接；分居在關係線上畫一條斜線，離婚畫兩條，子女用從父母關係線垂直向下拉出的線連接。親密、衝突、截斷等情感關係則在人與人之間另外畫線表示。細節依版本和機構而有不同。

每個符號的圖片都是 Auruda Genogram 實際畫出該關係的樣子。點選圖片可以放大。 在一張表裡查看所有符號 →

3.1 家系圖上的人物怎麼畫？

在家系圖中，男性畫方形，女性畫圓形，性別不明的人畫菱形。個案的圖形用雙線繪製，已故者在圖形內畫X，並註明過世年份。目前的懷孕畫三角形；自然流產、人工流產、死產等懷孕失落如果有臨床意義，就用小符號記錄。年齡寫在圖形內，姓名和出生、過世年份寫在圖形下方。

符號	項目	畫法
	男性	方形
	女性	圓形
	性別不明 / 身分不明	菱形（Auruda Genogram 畫成虛線方框內的問號）
	個案（IP）	用雙線繪製的圖形
	過世	圖形內畫X，並註明過世年份
	懷孕	三角形
	自然流產	實心小圓
	人工流產	小X
	死產	縮小並畫上X的性別圖形（Auruda Genogram 不分性別，一律用小方形）
	年齡、姓名與年份	年齡寫在圖形內，姓名和出生、過世年份寫在下方

3.2 關係線各代表什麼？（婚姻、同居、分居、離婚、子女）

婚姻用實線連接兩人，並註明結婚年份；同居（未婚一起生活）用虛線連接。分居在關係線上畫一條斜線，離婚畫兩條。子女用從父母關係線垂直向下拉出的線連接，年長者在左；收養和寄養子女用垂直虛線，雙胞胎畫成從婚姻線同一點分出的兩條線。同住的家庭成員用虛線框圈起來。

符號	關係	畫法
	婚姻	連接兩人的實線，並註明結婚年份
	同居	虛線
	分居	關係線上畫一條斜線
	離婚	關係線上畫兩條斜線
	子女	從父母關係線垂直向下拉出的線，年長者在左
	雙胞胎	從婚姻線同一點分出的兩條線
	同卵雙胞胎	在兩條分叉線之間加一條橫線
	收養	垂直虛線（Auruda Genogram 畫成實線加虛線的雙線）
	寄養子女	垂直虛線
	同住成員	用虛線框圈出同住的成員

3.3 情感關係線怎麼畫？

情感關係直接在人與人之間另外畫線表示。常用的類別有親密、融合、衝突（鋸齒線）、融合且衝突、疏離、情緒截斷，以及暴力或虐待。有些教材把衝突線稱為「敵對」（hostile），香港的指引則把疏離寫作「疏遠」、把截斷寫作「斷絕來往」。情感關係線承載的是諮商師的臨床判斷，和事實層不同，因此註明做出判斷的時間，就能追蹤關係在諮商過程中的變化。

情感關係線的顏色和形狀尤其依版本和機構而不同，如果所屬機構或專業學會有指引，請優先遵循。

• 親密
• 融合
• 衝突
• 融合且衝突
• 疏離
• 情緒截斷
• 虐待

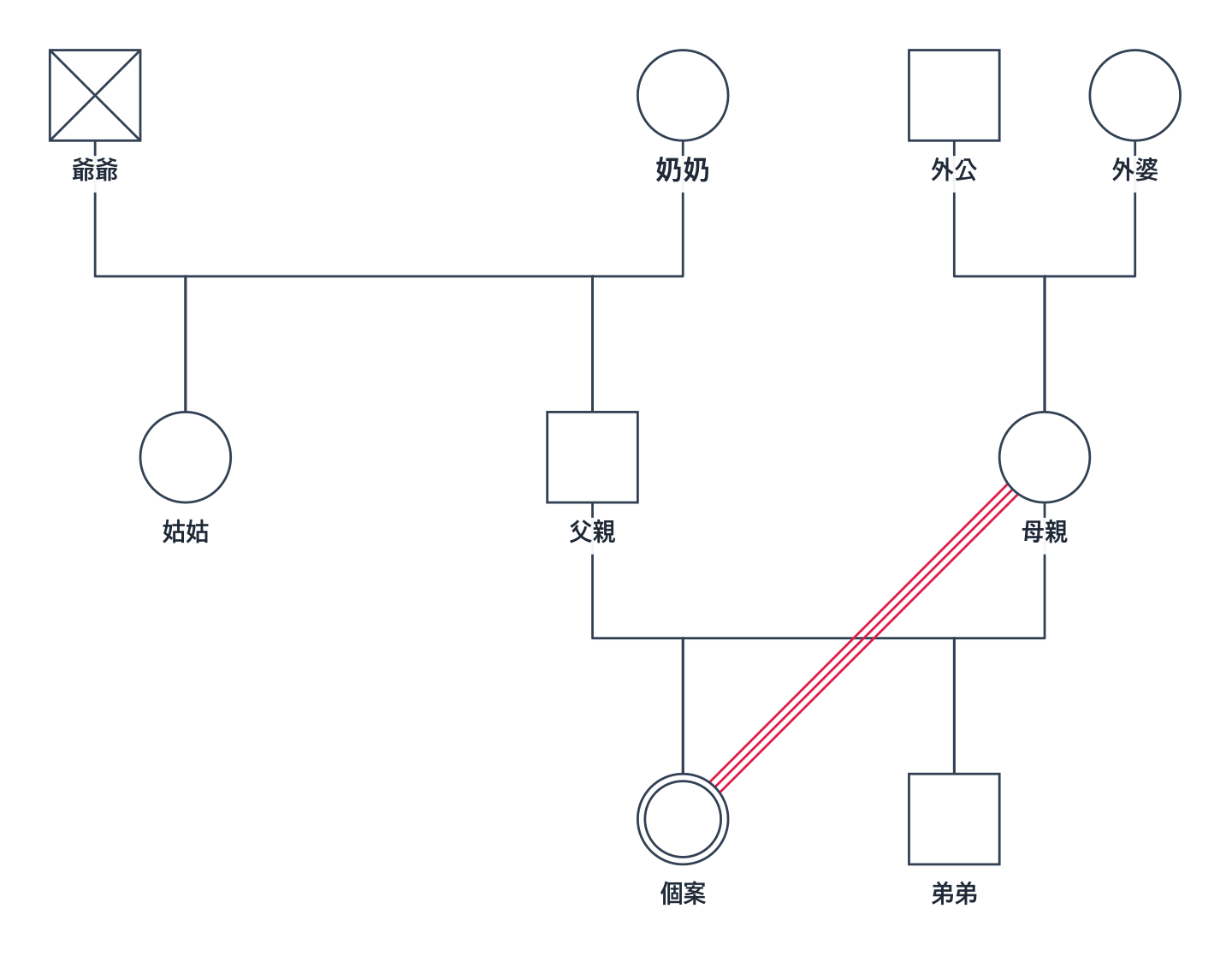

依照三代原則，家系圖要在一張圖上至少畫出三代：個案、父母和祖父母，因為跨代的重複至少要有三代才看得出來。家系圖和其他圖表的差別在於排列有規則可循：同一代的人位在同一條水平線上，兄弟姊妹依年齡由左至右排列，夫妻由一條婚姻線連在一起，並盡量減少線條交叉。遵守這些規則，其他諮商師才能用同樣的方式讀懂同一張圖。

• 至少三代——個案、父母和祖父母。跨代的重複至少要有三代才看得出來。
• 同一代的人在同一條水平線上——世代錯位，整張圖的世代結構就會亂掉。
• 兄弟姊妹從左邊起依年齡由大到小排列。
• 夫妻用一條婚姻線連在一起——雙方的原生家庭都放在上方，位在夫妻的外側。
• 一個人有多位配偶時，把他放在配偶中間，並依每段婚姻發生的先後由左至右排列。
• 減少線條交叉——交叉越多，越容易誤讀關係。

家系圖依下面六個步驟繪製。先把範圍定在個案往上兩代（需要時再加下一代），依世代放置人物，再連接婚姻、離婚、子女線等法律與血緣關係。接著註明出生、死亡、結婚、搬遷、罹病等事件和年份；加上親密、衝突、截斷等情感關係，並註明判斷的時間；最後標出同住範圍，檢查有沒有反覆出現的模式。

1. 確定範圍。個案往上兩代，需要時再加下一代。
2. 依世代放置人物。同一代的人放在同一高度，兄弟姊妹依年齡由大到小排列。
3. 連接法律與血緣關係。婚姻、同居、分居、離婚和子女線。
4. 註明事件和年份。出生、死亡、結婚、離婚、搬遷、罹病和失落。
5. 加上情感關係。親密、衝突、截斷等，並註明各自的判斷時間。
6. 標出同住範圍，檢查模式。反覆出現的三角關係、代代重演的截斷、失落集中的時期。

家系圖與其說是成品，不如說是一種晤談工具。在初次晤談時一起畫出家庭，提問自然有了先後順序，個案也能和自己的家庭拉開一點距離，用第三人稱的角度來看。實務上，它用來安排初次晤談、做個案概念化、當作督導資料，以及追蹤每次晤談之間的變化；它讓人把主訴問題放在家庭系統的重複之中來看，而不是當成個人的特質。社會工作者在家庭評估和督導中也以同樣的方式使用家系圖，例如評估親屬能否擔任親屬照顧者的時候。

• 安排初次晤談——它會成為一張「先問什麼」的地圖。
• 個案概念化——把主訴問題放在家庭系統的重複之中來看，而不是當成個人的特質。
• 督導資料——要在短時間內說明一個個案時，比文字更快。
• 追蹤晤談之間的變化——關係線會隨諮商進展而改變，註明時間，它本身就成了進展紀錄。

Auruda Genogram 會在你輸入人物和關係時自動計算排列。在這個過程中，它把遵守標準視為比緊湊、美觀更優先的硬性條件。就算能讓圖更窄或更好看，違反下列規則的排列也絕不採用。

• 世代絕不顛倒：子女一定放在父母下方。人數較多時，會把個案父母各自的原生家庭往下放，讓人一眼看出他們是誰的子女；人數達到 20 人以上時，沒有任何紀錄的遠親會縮成小符號，畫在其父母附近。
• 同一對夫妻的雙胞胎一定相鄰，中間不會隔著別人。
• 有多位配偶的人放在配偶中間，並依每段婚姻發生的先後由左至右排列。
• 夫妻用婚姻線連在一起，雙方的原生家庭都放在上方的外側。
• 圖形絕不重疊，線條交叉在標準允許的範圍內盡量減少。

世代順序、配偶相鄰、雙胞胎相鄰、多位配偶居中、圖形重疊、線條穿過人物，這些都是排列演算法的自動檢查項目；沒有通過檢查的排列改動不會上線。

不過，自動排列產生的只是草稿。哪些關係算是衝突、哪些事件要留在家系圖上，這類臨床判斷不會自動化。這些判斷交給諮商師，工具只負責省下重畫的時間。

開啟家系圖製作工具 →用案例練習 →查看完成的家系圖範例 →

家系圖要畫幾代？

標準做法是至少畫三代，也就是以個案（IP）為基準，往上包括父母和祖父母兩代。也可以畫三代以上，但代數越多，越難在一張圖上看出模式，所以最好只畫到諮商目的需要的範圍。

畫夫妻時，男性一定要放左邊嗎？

男左女右不是絕對規則，而是沿用已久的繪圖慣例。不過在諮商與督導場合，諮商師和督導要讀同一張家系圖，依照慣例可以減少誤讀。像再婚這樣有兩位以上配偶時，「把本人放在各個配偶中間」這條規則優先於慣例。

家系圖上怎麼表示同居？

法律上的婚姻一般用實線連接，沒有結婚而一起生活的伴侶（同居）用虛線連接。分居在關係線上畫一條斜線，離婚畫兩條斜線。把關係開始和結束的年份寫在線旁，就能看出時間上的變化。

收養子女和寄養子女怎麼區分？

親生子女用實線的垂直線連到父母的關係線，收養或寄養子女用垂直虛線連接。Auruda Genogram 把收養子女線畫成實線旁再加一條虛線的雙線，以便和寄養區分。兄弟姊妹不論是否收養、寄養，都依出生順序排列（年長者在左）。

流產、死產和人工流產也要畫在家系圖上嗎？

如果是有臨床意義的失落，就要畫上。常見畫法是：目前的懷孕畫三角形，自然流產畫實心小圓，人工流產畫小X，死產畫縮小的性別圖形再打X。這些畫法依版本和機構而有不同，如果所屬機構有指引，請以機構指引為準。

家系圖和生態圖有什麼不同？

家系圖呈現家庭內部的世代結構與關係，生態圖則呈現個人或家庭與學校、醫院、社區服務等外部系統之間的關係。社會工作的家庭評估常常兩者一起使用。

社工評估時，家系圖要怎麼畫？

和諮商用的家系圖畫法相同：通常至少畫三代，長輩在上、晚輩在下，同一代依年齡由左至右排列，夫妻一般男左女右，再用不同的線表示婚姻、離婚、子女和情感關係。國家考試的社會工作科目也曾要求考生以個案家庭為例繪製家系圖及生態圖。

Auruda Genogram 免費嗎？個案資料存在哪裡？

家系圖製作工具免費，不用安裝、不用登入，在瀏覽器就能直接使用。沒有登入時，畫好的內容只存在使用者自己的裝置上，存到裝置時以 AES-256-GCM 加密。計算自動排列時，家系圖內容會經過伺服器，但不會被儲存。登入後，為了能在多部裝置上接續使用，內容會儲存在本公司的伺服器上，內文和家系圖名稱以 AES-256-GCM 加密儲存。詳細的處理方式請見隱私權政策。

• Bowen, M. (1978). Family Therapy in Clinical Practice. Jason Aronson.
• McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton.
• McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4th ed.). W. W. Norton.（臺灣譯本：《家庭系統評估與會談》）

符號細節依版本和機構而不同。本文整理了上述著作共通的畫法；如果所屬機構或專業學會有指引，以指引為準。
