家谱图怎么画：三代家谱图绘制步骤

在心理咨询中，家谱图是用来评估家庭结构和关系模式的图。它以来访者（IP，又称“被认定的病人”）为中心，至少画三代，上溯到父母和祖父母。与只记录姓名、出生、死亡等事实的族谱不同，家谱图把情感关系和反复出现的事件也画在同一张图上。咨询师在初次访谈、个案概念化和督导中都会用到它。社会工作教材常把它称为“家庭结构图”，台湾和香港则多写作“家系圖”。

家谱图不是记录谁属于哪一家的名册，而是一张用来解读家庭中反复出现之事的地图。同一张图上叠着三个层次：第一层是成员以及他们之间的法律和血缘关系（婚姻、出生、收养）；第二层是时间（出生、死亡、结婚、离婚、迁居、患病的年份）；第三层是情感关系（亲密、敌对、断绝、疏远）。

把这三层放在一张图上，谈话中听来零散的事实就会变成看得见的模式。比如三代人中的长子都很早离家，或者每逢家中有人离世的年份夫妻冲突就会重演——这类联系仅靠逐字稿或个案记录很难察觉。

家谱图与族谱（家族树）看起来相似，但用途不同。族谱是记录血脉传承的文献，家谱图是临床评估的工具。因此，族谱尽可能多地记录各代人的姓名、出生和死亡，而家谱图从来访者出发至少画三代，同时记录情感关系、反复出现的事件和同住范围。此外，家谱图的符号体系有文献依据，读者是咨询师、督导等临床专业人员，这也与族谱不同。

家谱图的标准符号是麦戈德里克、格尔森和佩特里（Petry）在著作中整理的画法，分为人物、关系线（法律与血缘）和情感关系线三组。人物方面，男性画方形，女性画圆形；来访者用双线标出，已故者在图形内画X。婚姻用实线、同居用虚线连接；分居在关系线上画一条斜线，离婚画两条，子女用从父母关系线垂直向下引出的线连接。亲密、敌对、断绝等情感关系则在人与人之间另画线条表示。细节因版本和机构而有所不同。

每个符号的图片都是 Auruda Genogram 实际绘制该关系的效果。点击图片可放大。 在一张表里查看全部符号 →

3.1 家谱图上的人物怎么画？

在家谱图中，男性画方形，女性画圆形，性别不明的人画菱形。来访者的图形用双线绘制，已故者在图形内画X，并注明去世年份。当前的怀孕画三角形；自然流产、人工流产、死产等妊娠丧失如果有临床意义，就用小符号记录。年龄写在图形内，姓名和出生、去世年份写在图形下方。

符号	项目	画法

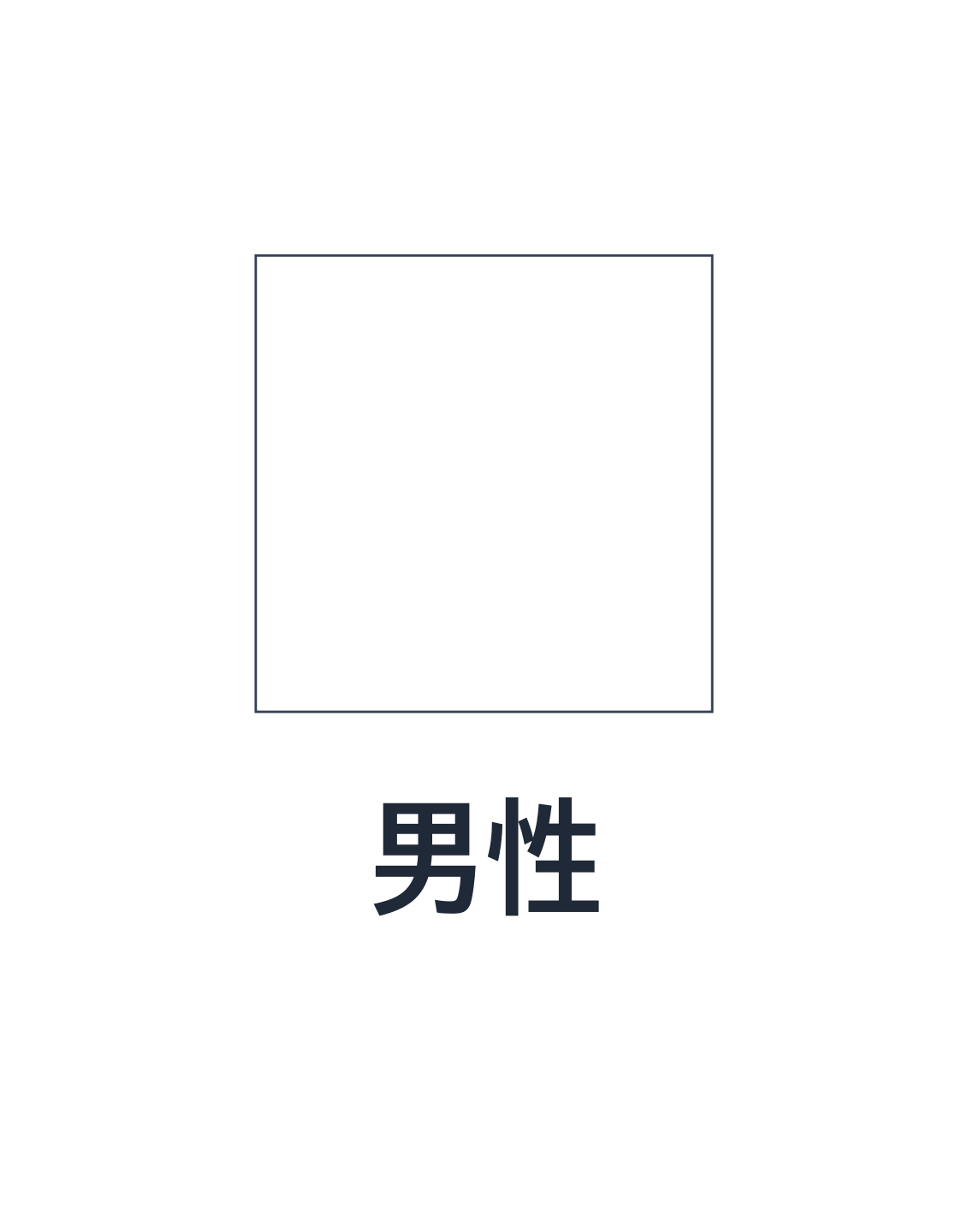

	男性	方形

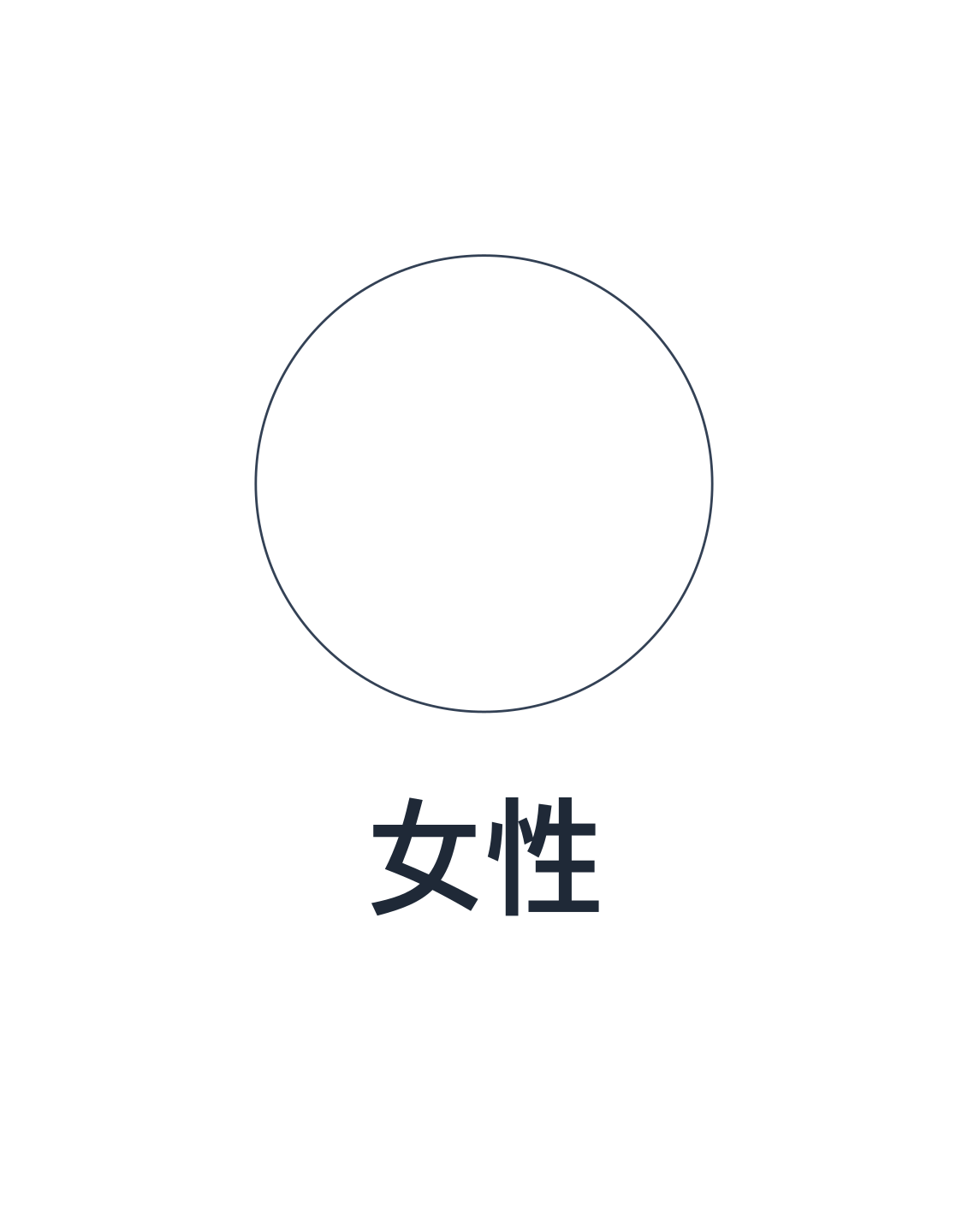

	女性	圆形

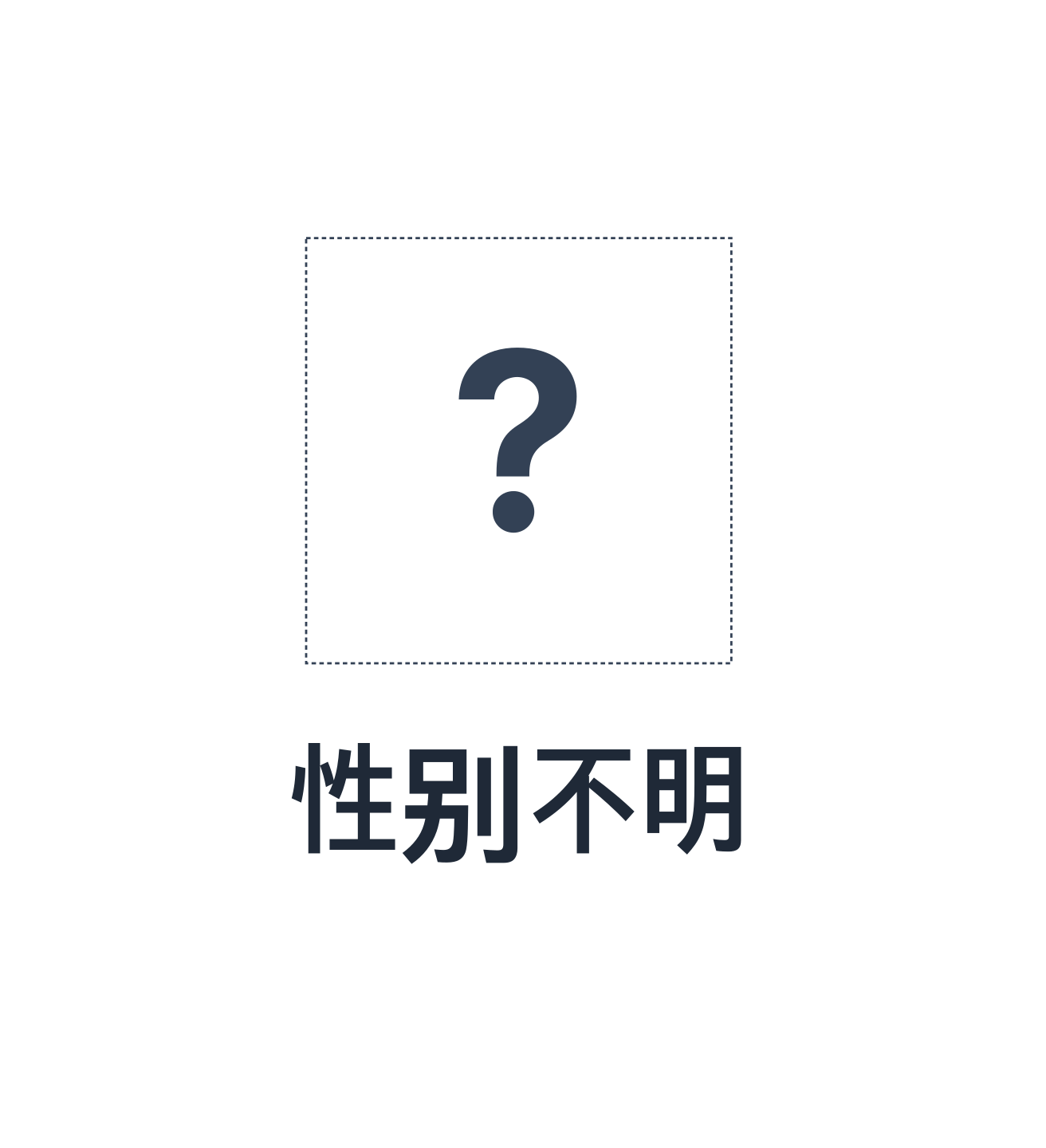

	性别不明 / 身份不明	菱形（Auruda Genogram 画成虚线方框内的问号）

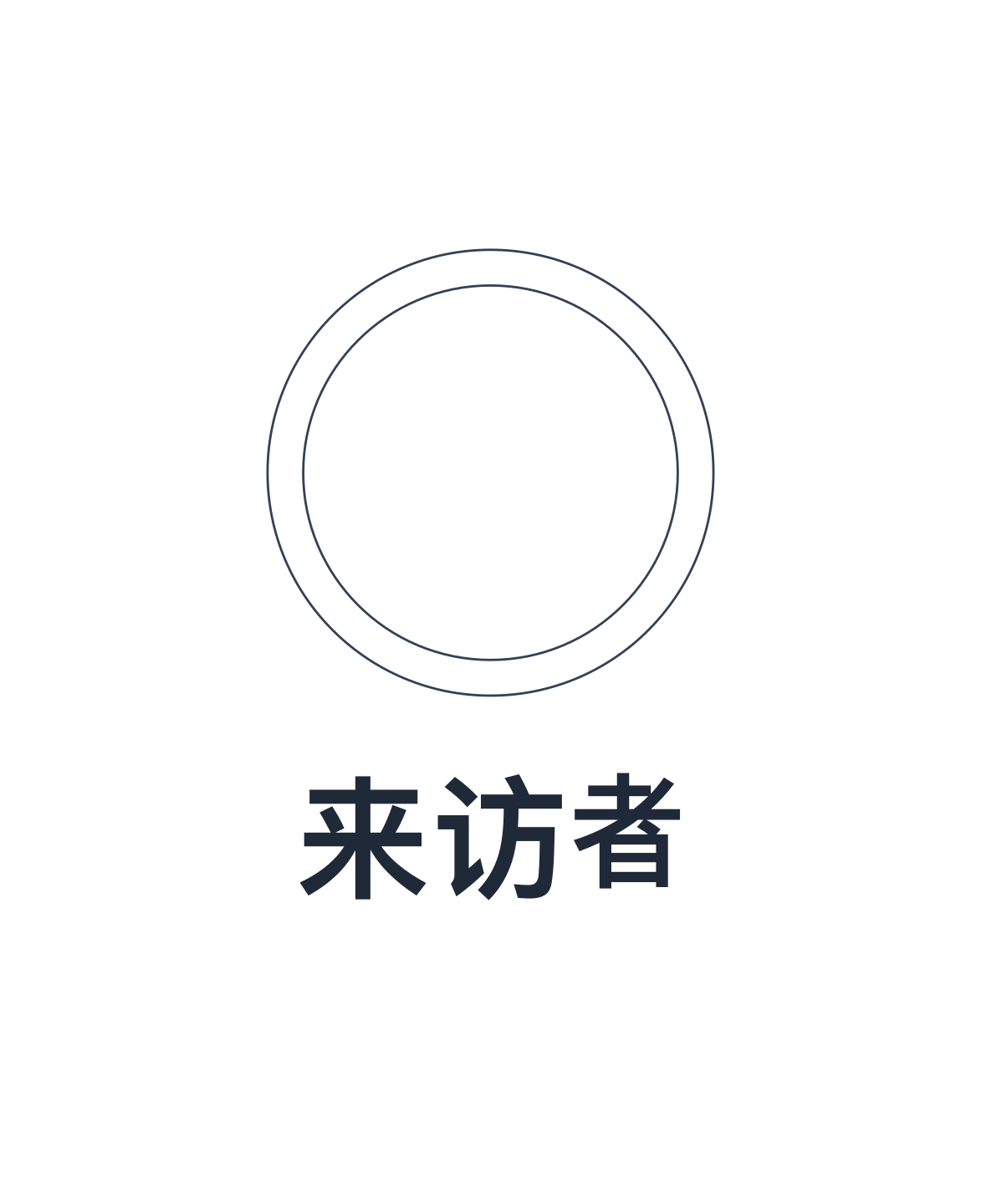

	来访者（IP）	用双线绘制的图形

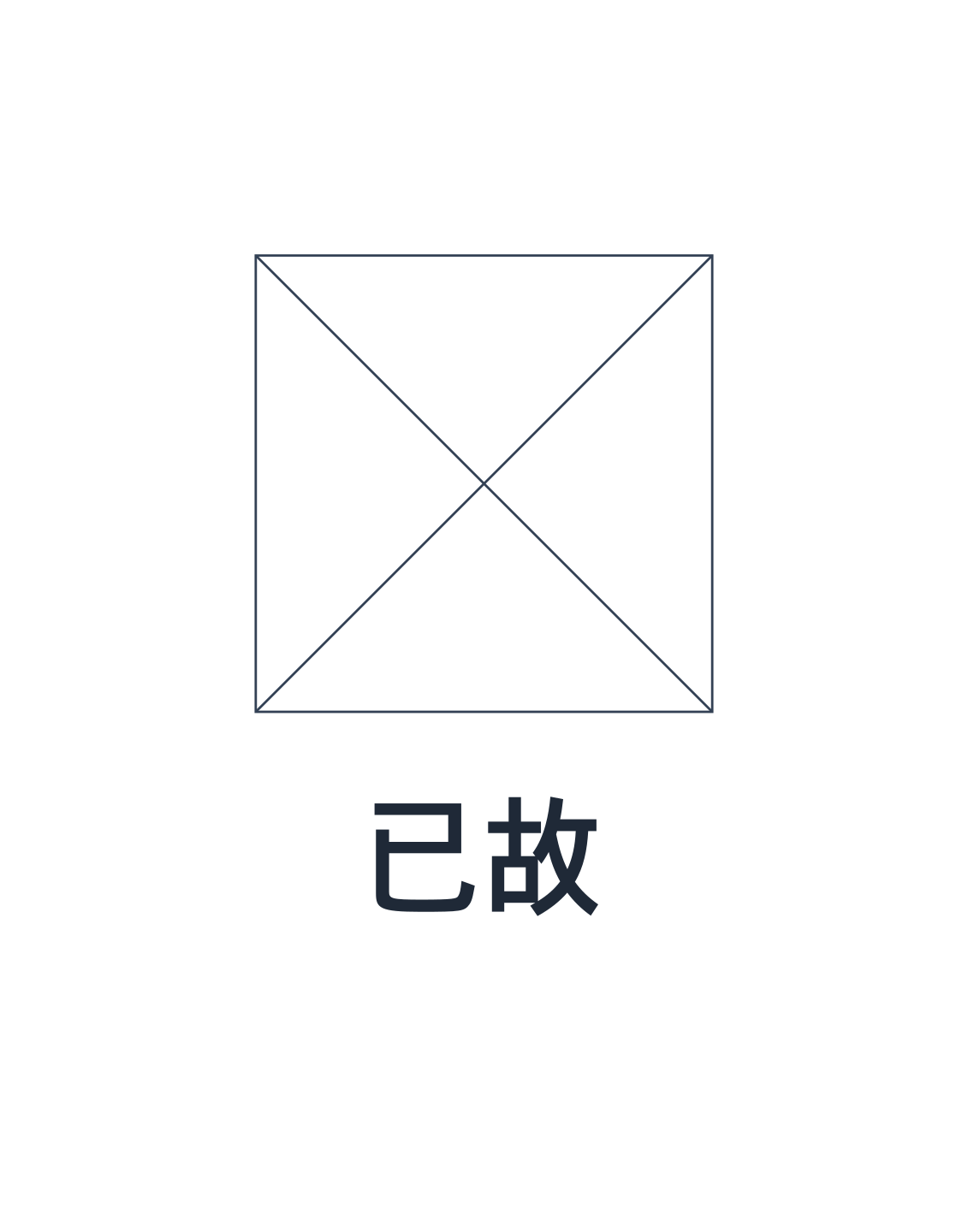

	去世	图形内画X，并注明去世年份

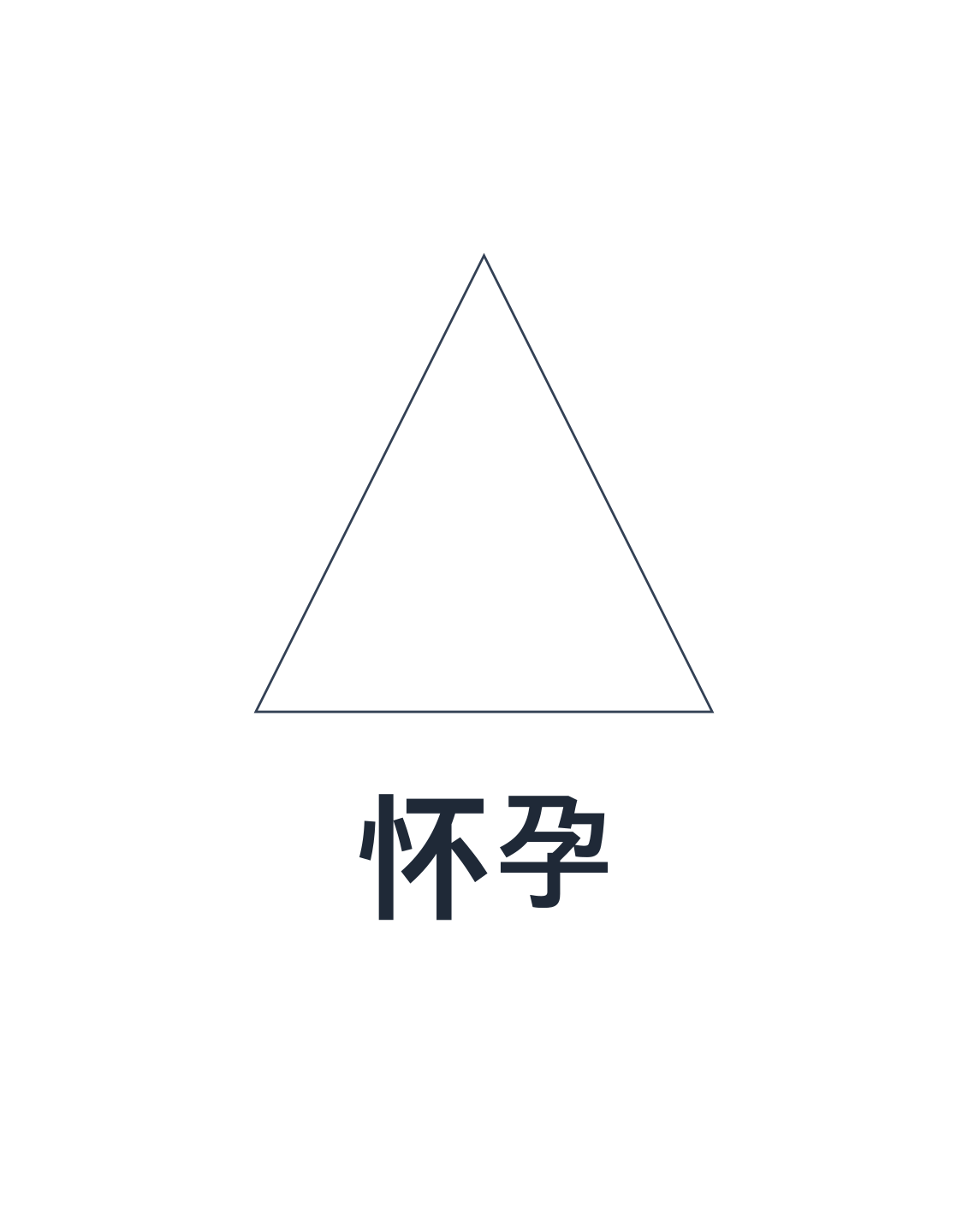

	怀孕	三角形

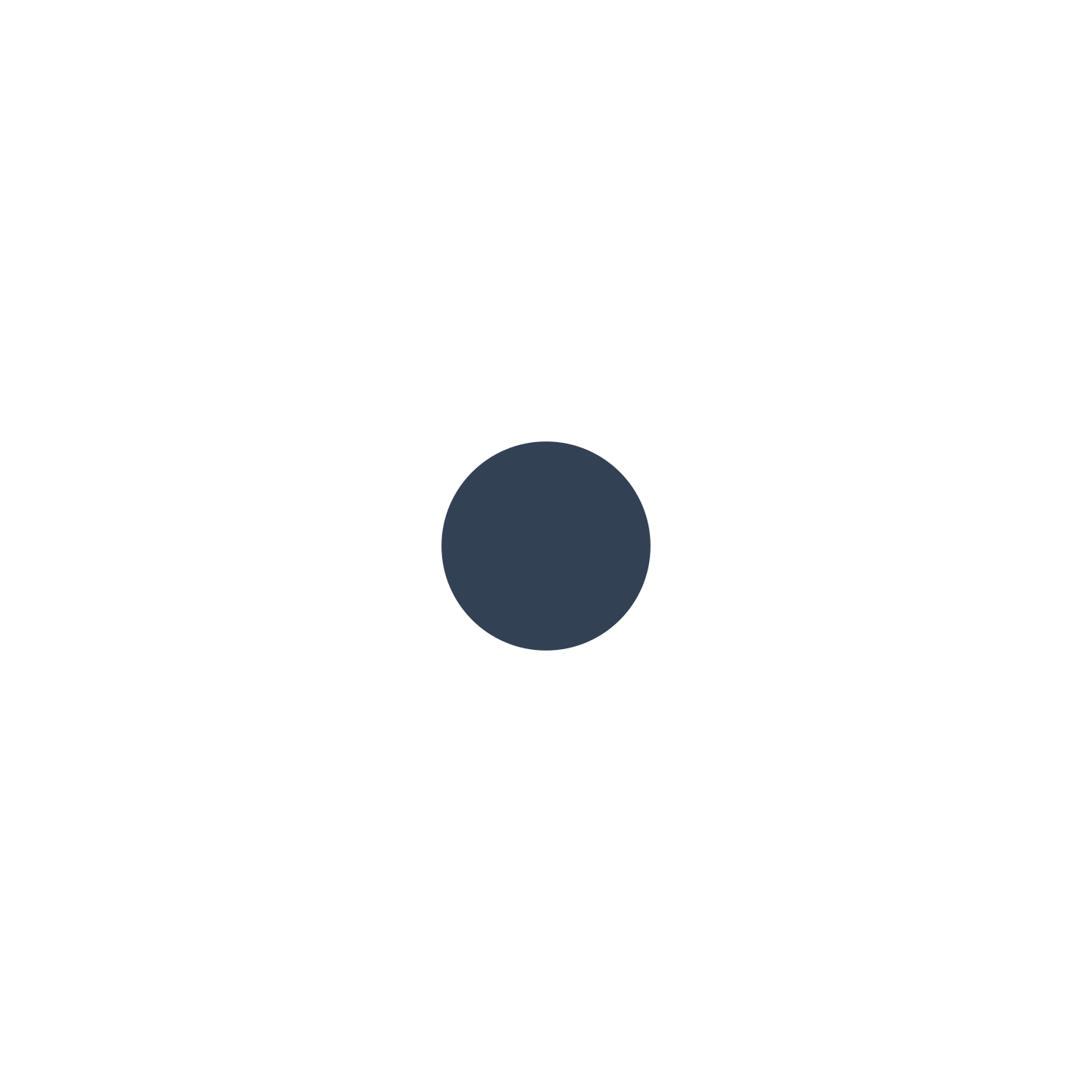

	自然流产	实心小圆

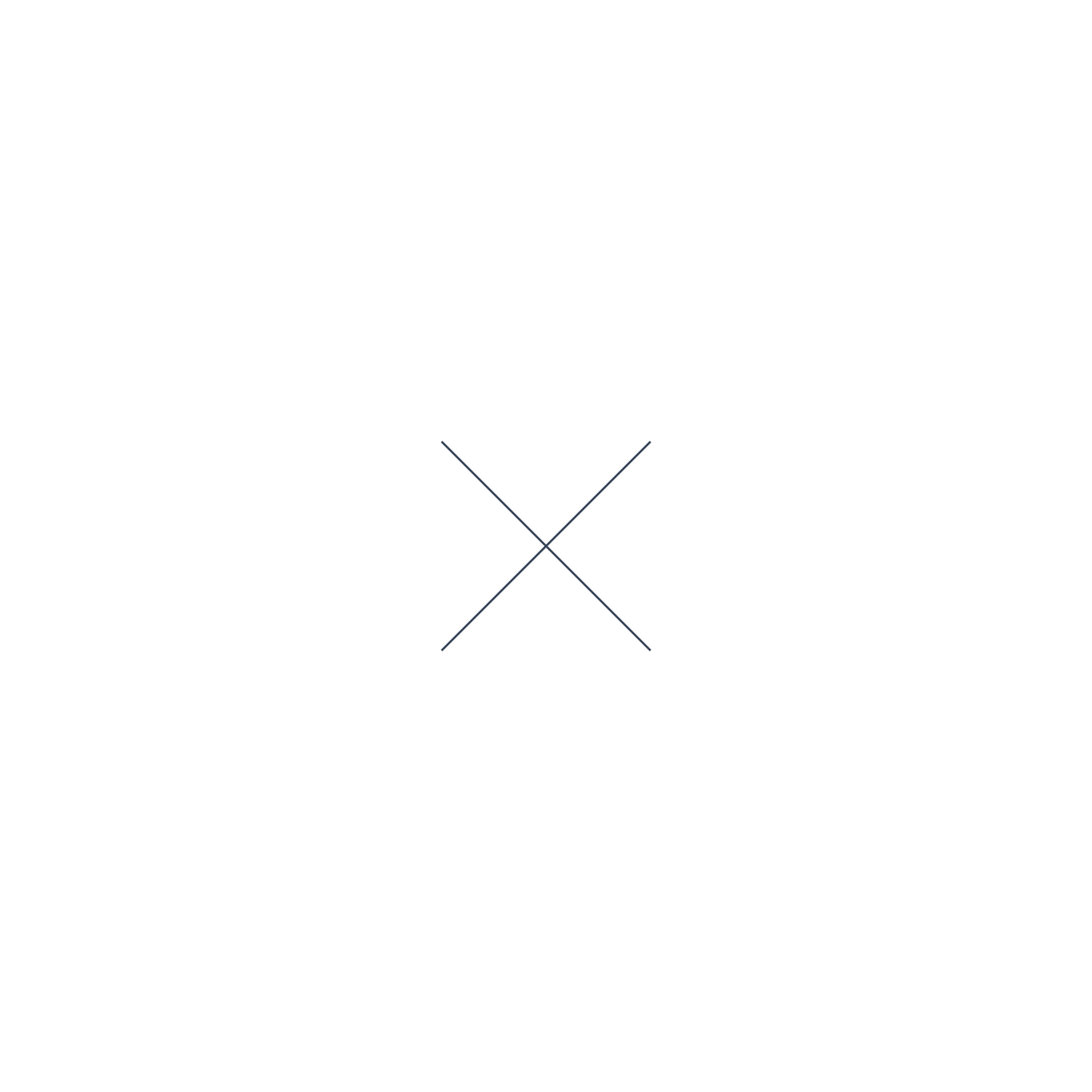

	人工流产	小X

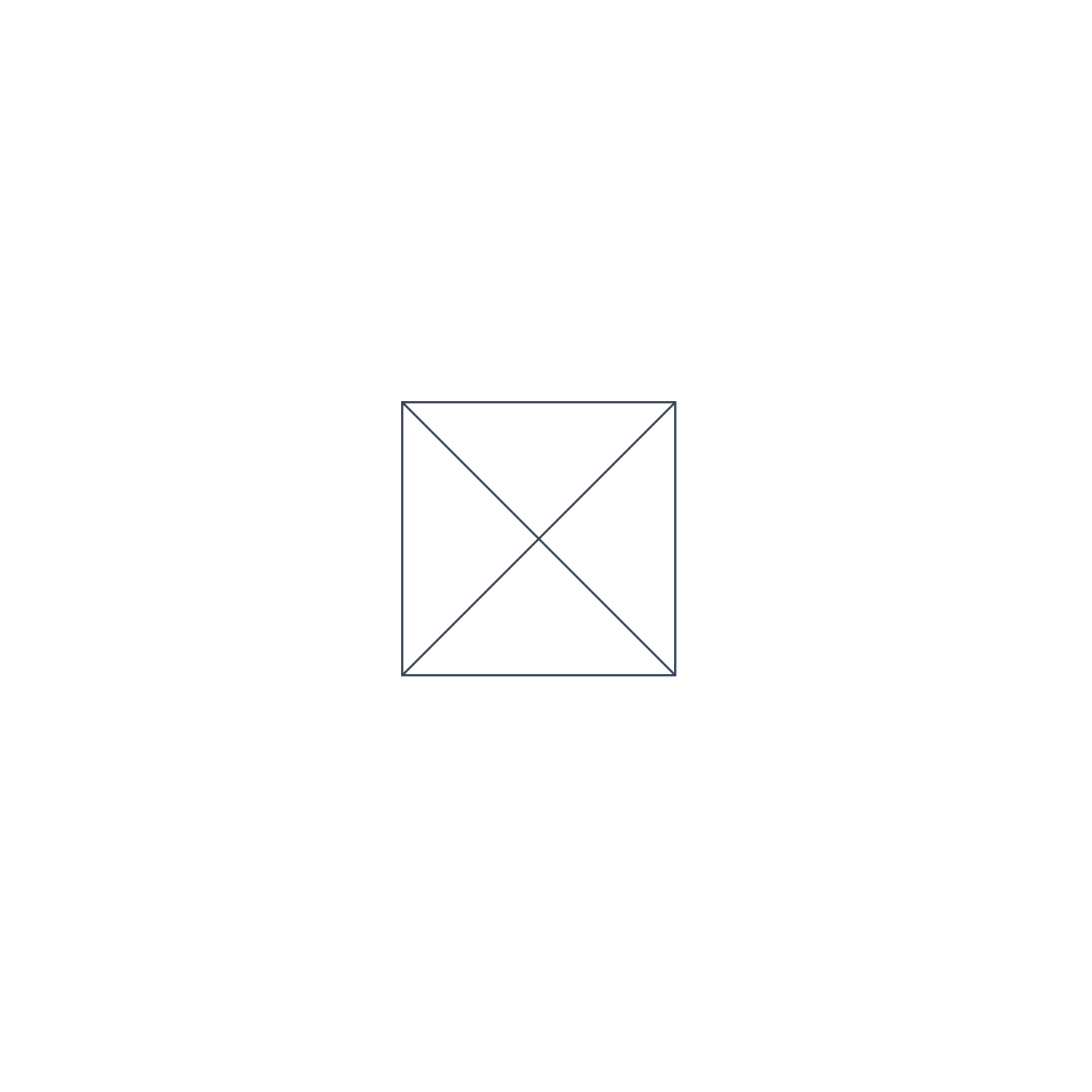

	死产	带X的小号性别图形（Auruda Genogram 不分性别，一律用小方形）

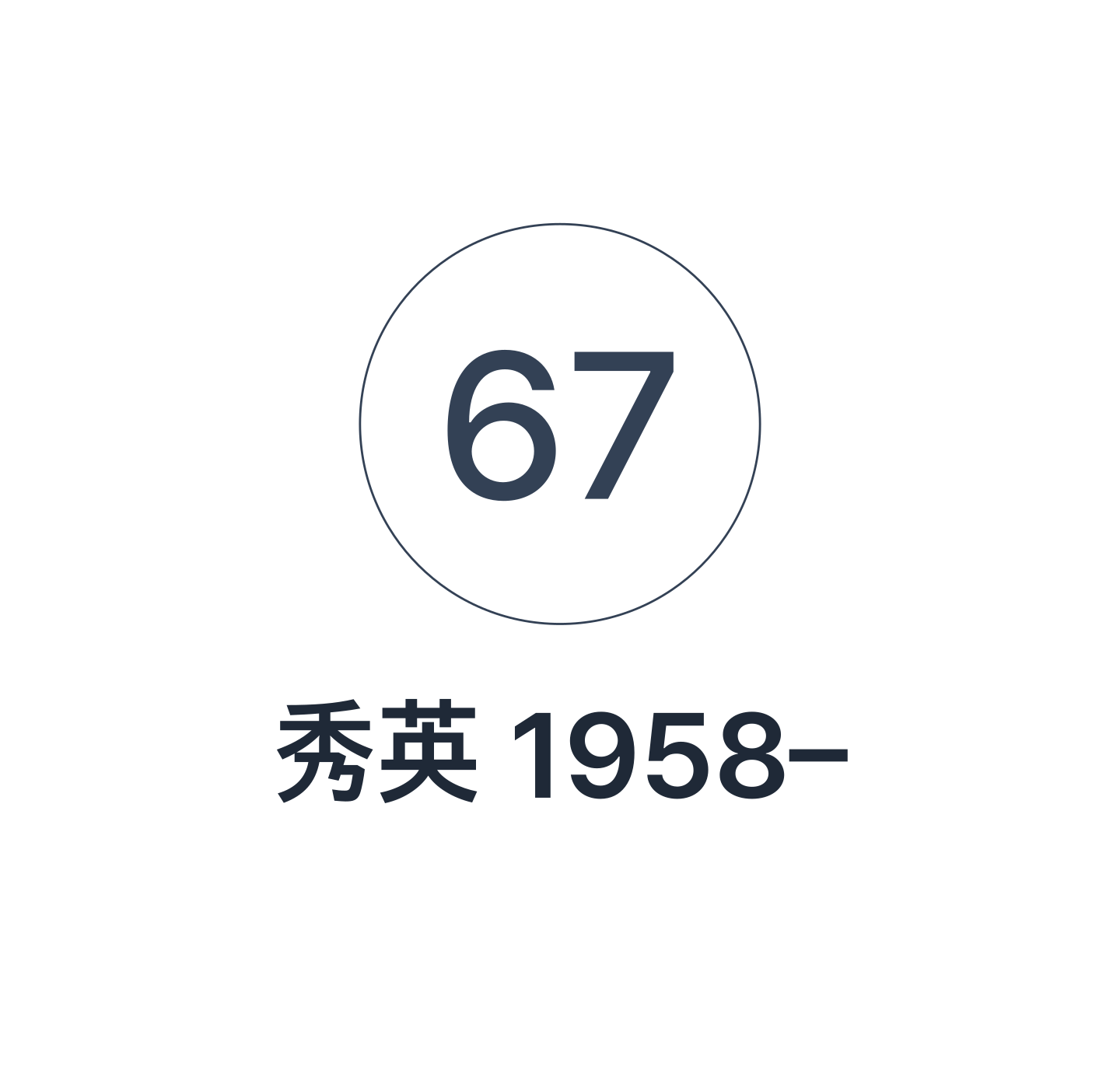

	年龄、姓名与年份	年龄写在图形内，姓名和出生、去世年份写在下方

3.2 关系线各代表什么？（婚姻、同居、分居、离婚、子女）

婚姻用实线连接两人，并注明结婚年份；同居（未婚共同生活）用虚线连接。分居在关系线上画一条斜线，离婚画两条。子女用从父母关系线垂直向下引出的线连接，年长者在左；收养和寄养子女用虚线竖线，双胞胎画成从婚姻线同一点分出的两条线。同住的家庭成员用虚线框圈起来。

符号	关系	画法
	婚姻	连接两人的实线，并注明结婚年份

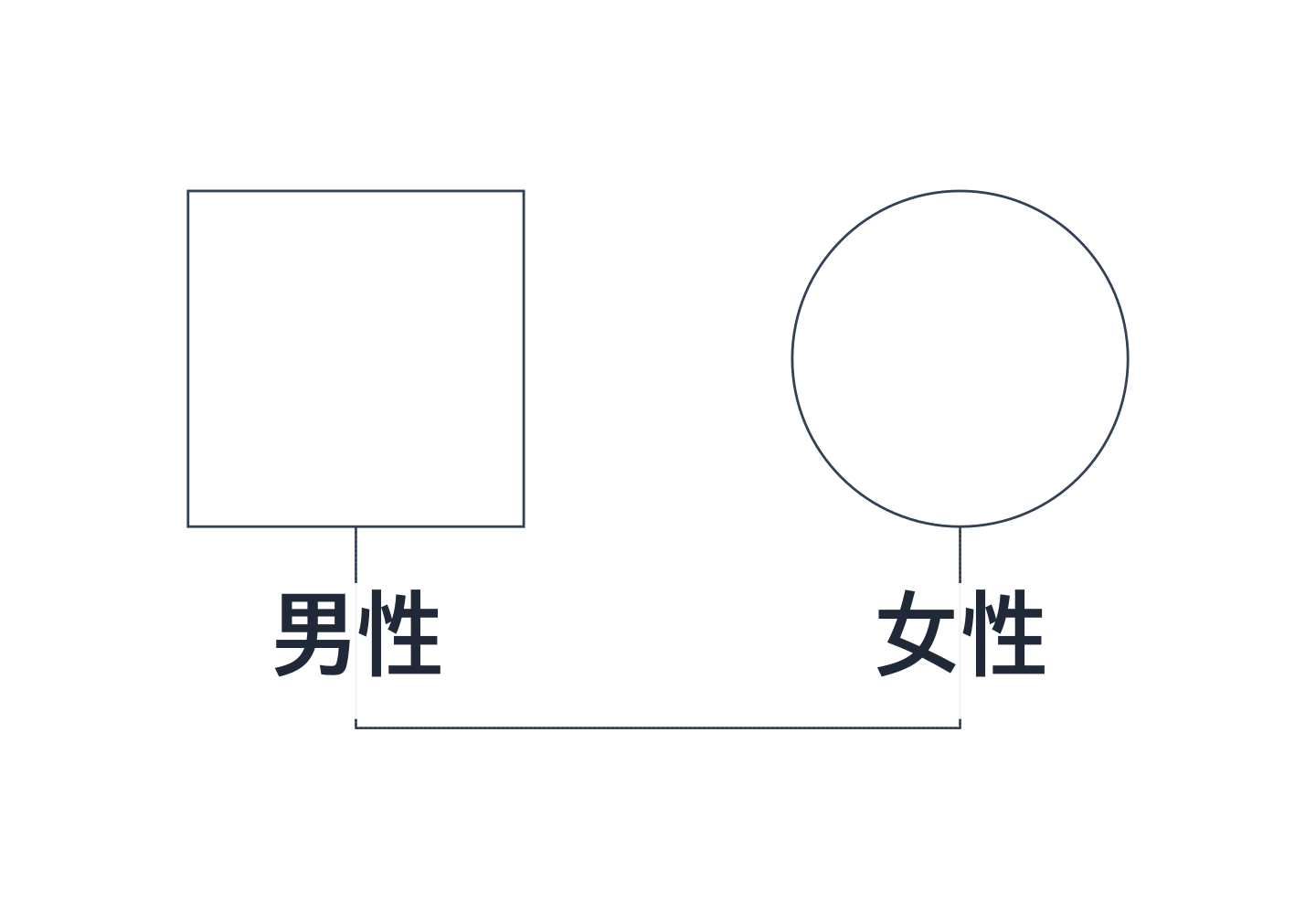

	同居	虚线
	分居	关系线上画一条斜线

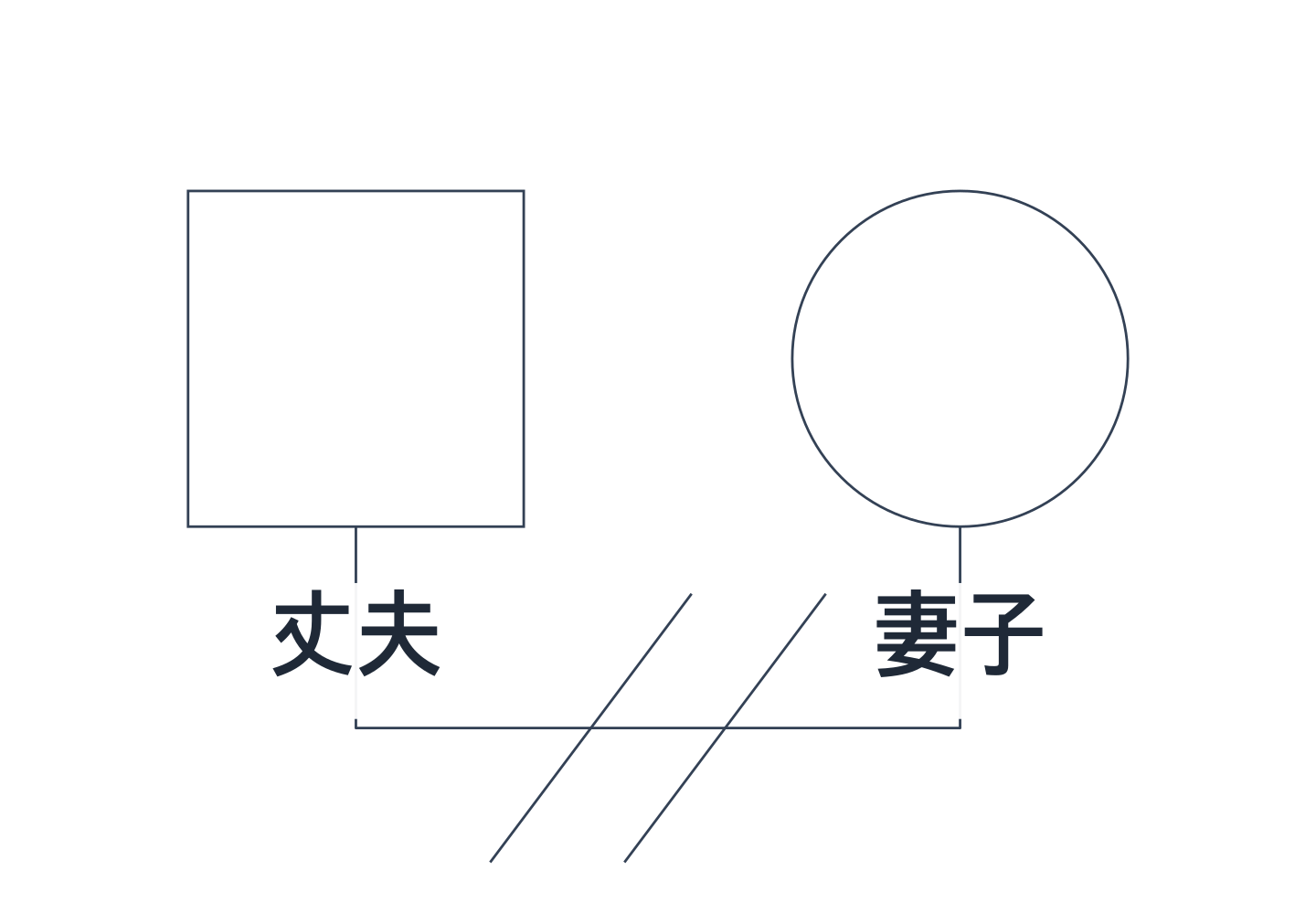

	离婚	关系线上画两条斜线
	子女	从父母关系线垂直向下引出的线，年长者在左

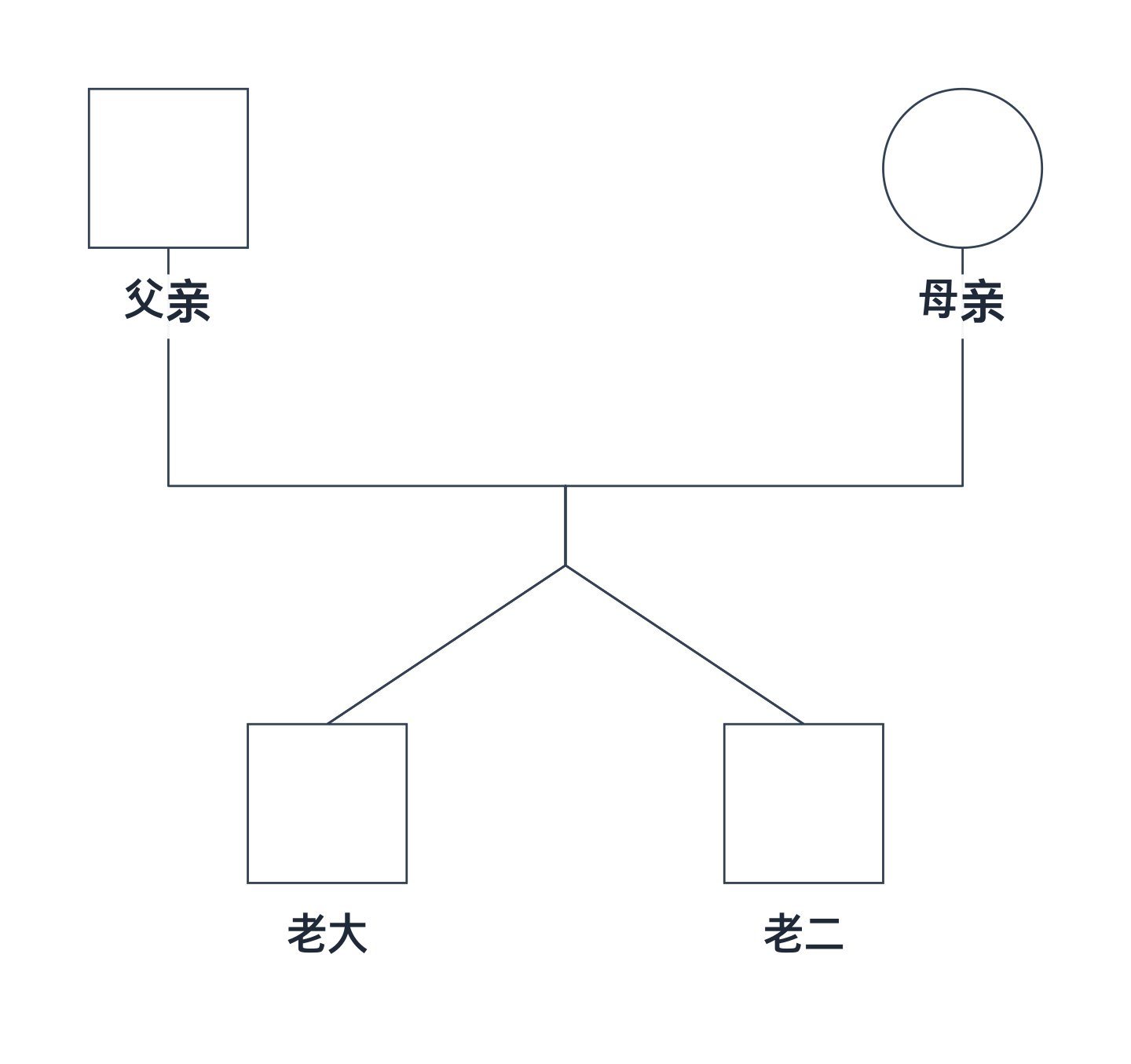

	双胞胎	从婚姻线同一点分出的两条线

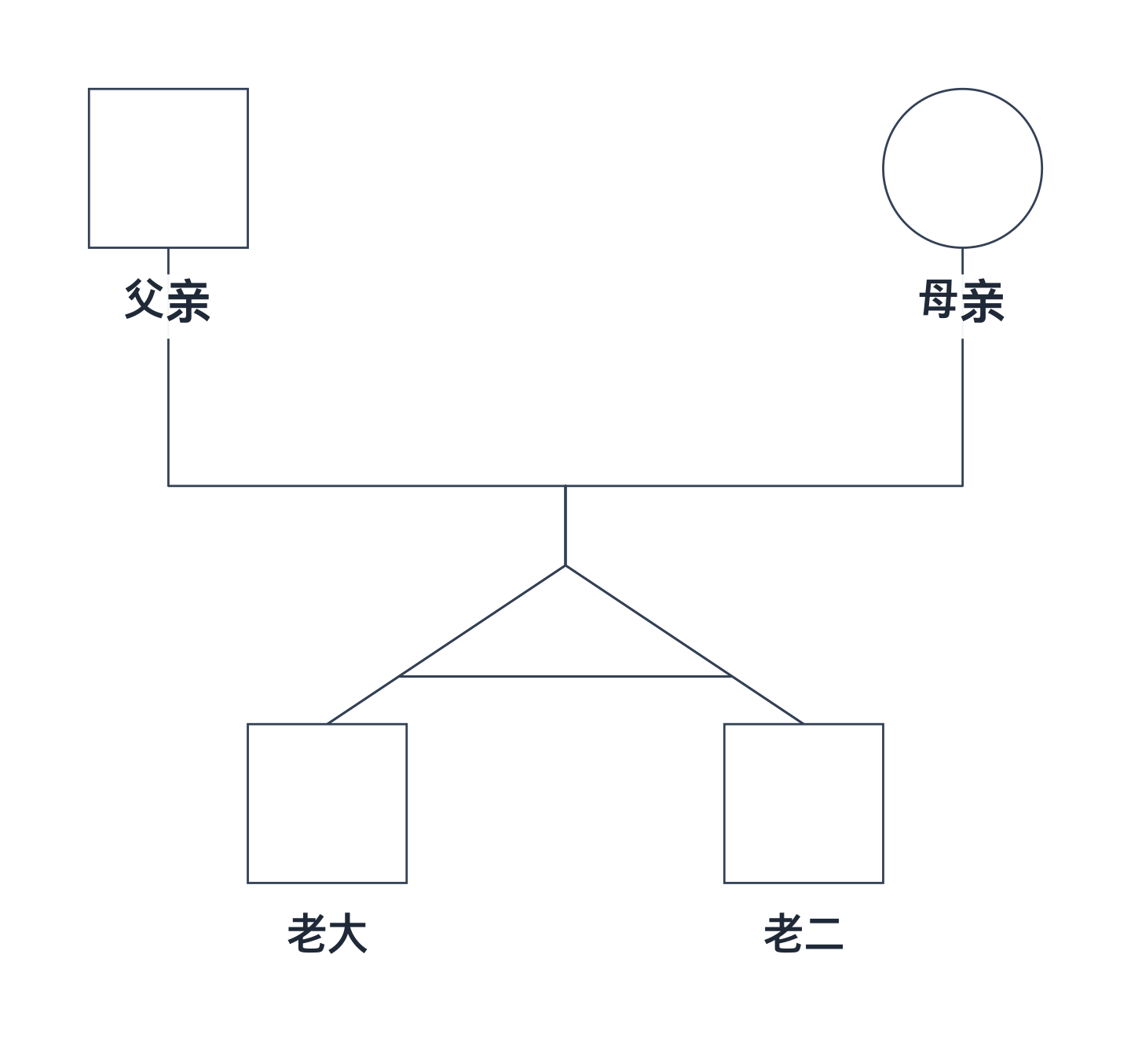

	同卵双胞胎	在两条分叉线之间加一条横线

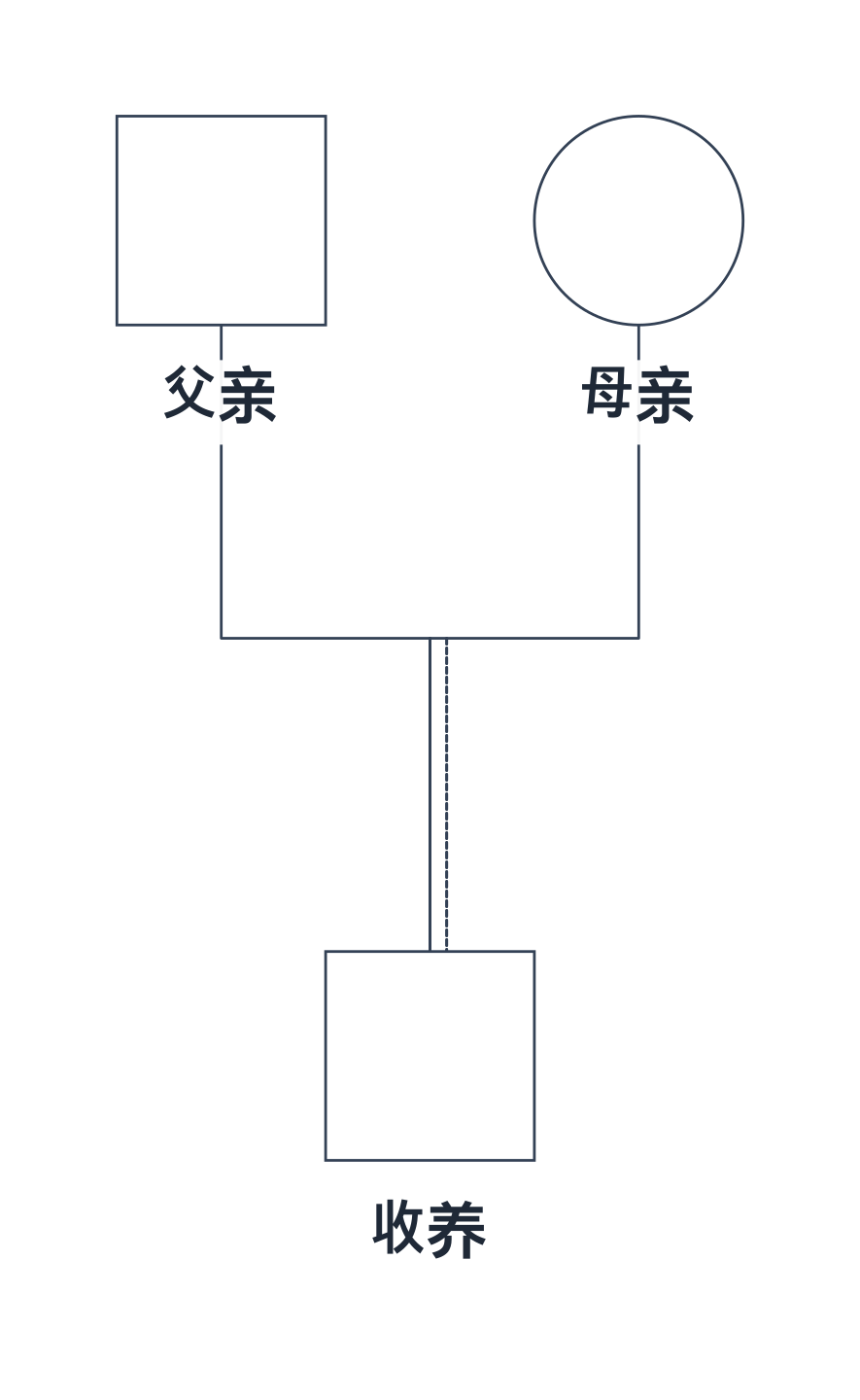

	收养	虚线竖线（Auruda Genogram 画成实线加虚线的双线）

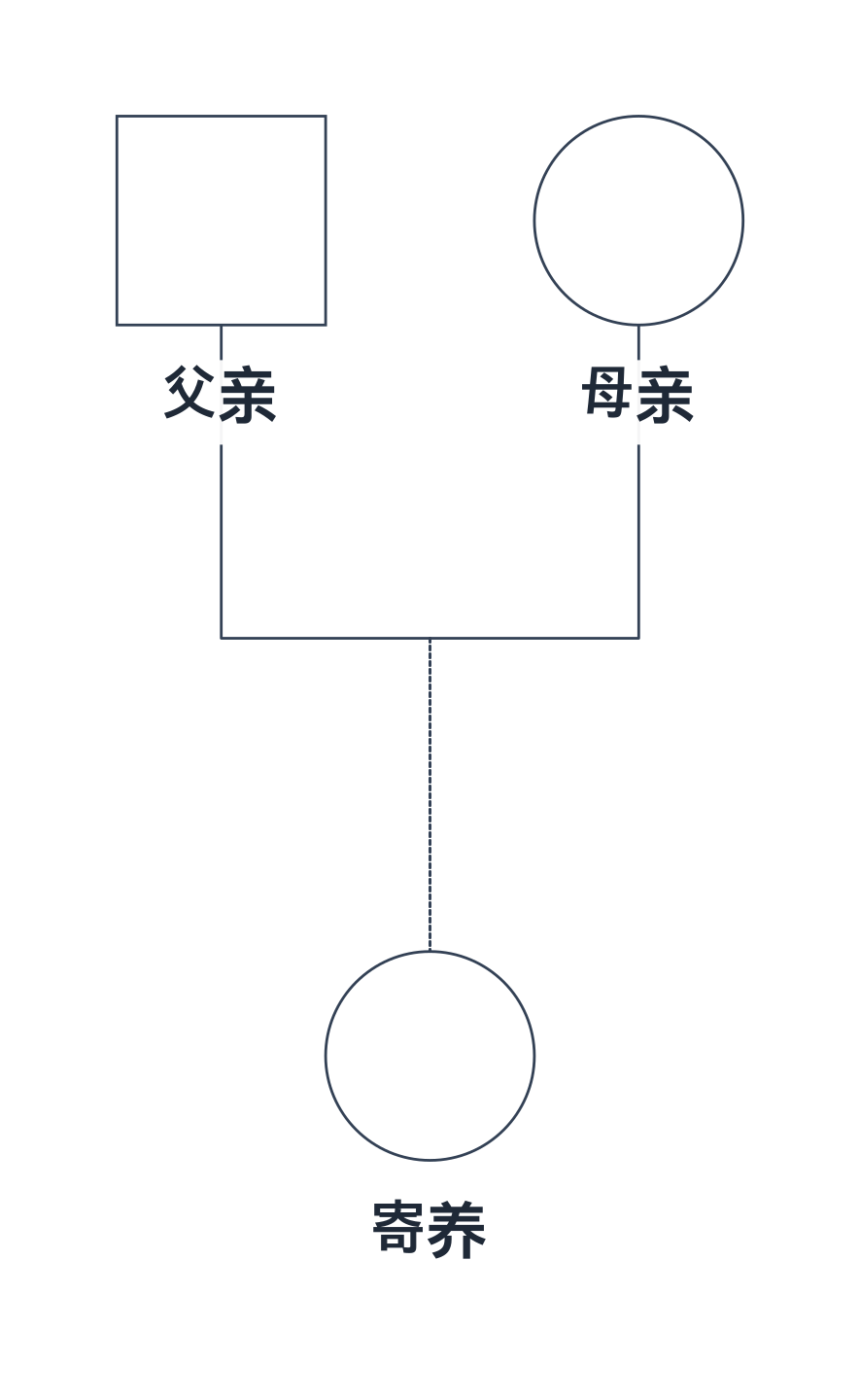

	寄养子女	虚线竖线

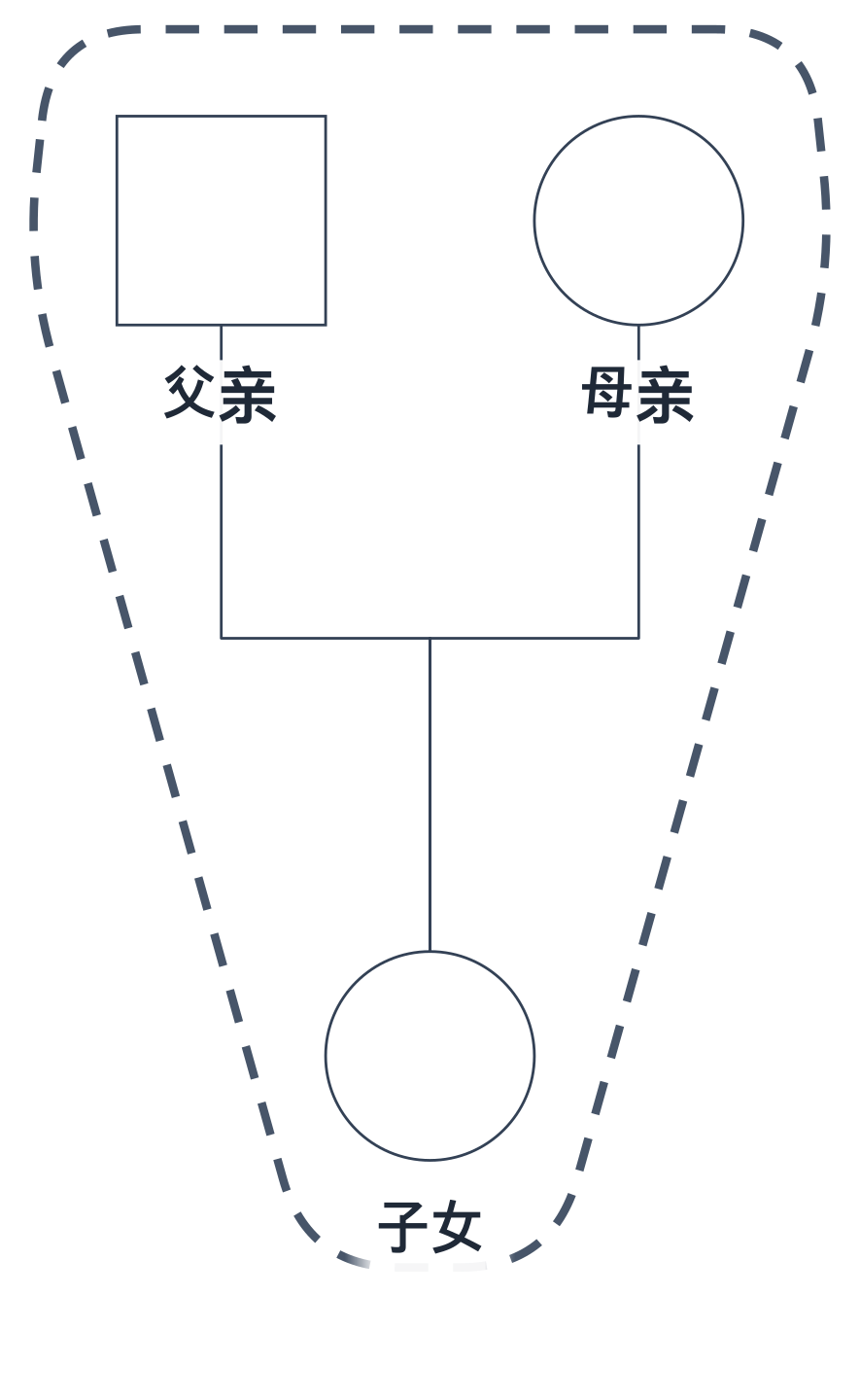

	同住成员	用虚线框圈出同住的成员

3.3 情感关系线怎么画？

情感关系在人与人之间直接另画线条表示。常用的类别有亲密、融合、敌对（锯齿线）、融合且敌对、疏远、情感断绝，以及暴力或虐待。有些教材把敌对线称为“冲突”，把融合且敌对称为“融合且冲突”。情感关系线承载的是咨询师的临床判断，因此与事实层不同，注明作出判断的时间，就能追踪关系在咨询过程中的变化。

情感关系线的颜色和形状尤其因版本和机构而异，如果所在机构或专业协会有指引，请优先遵循。

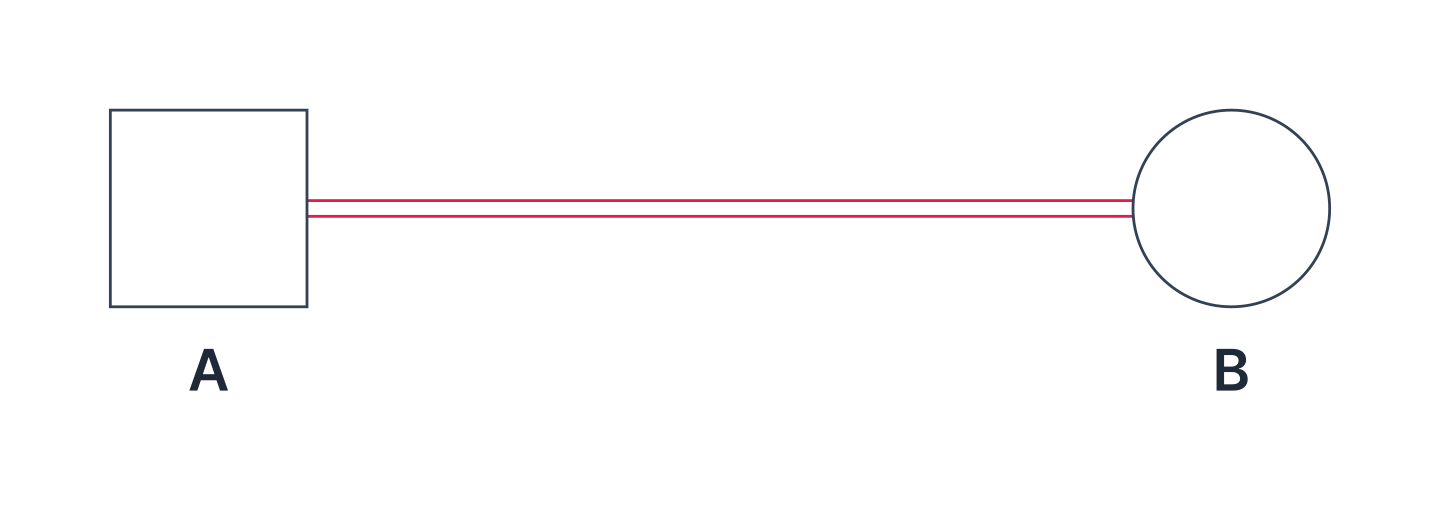

• 亲密

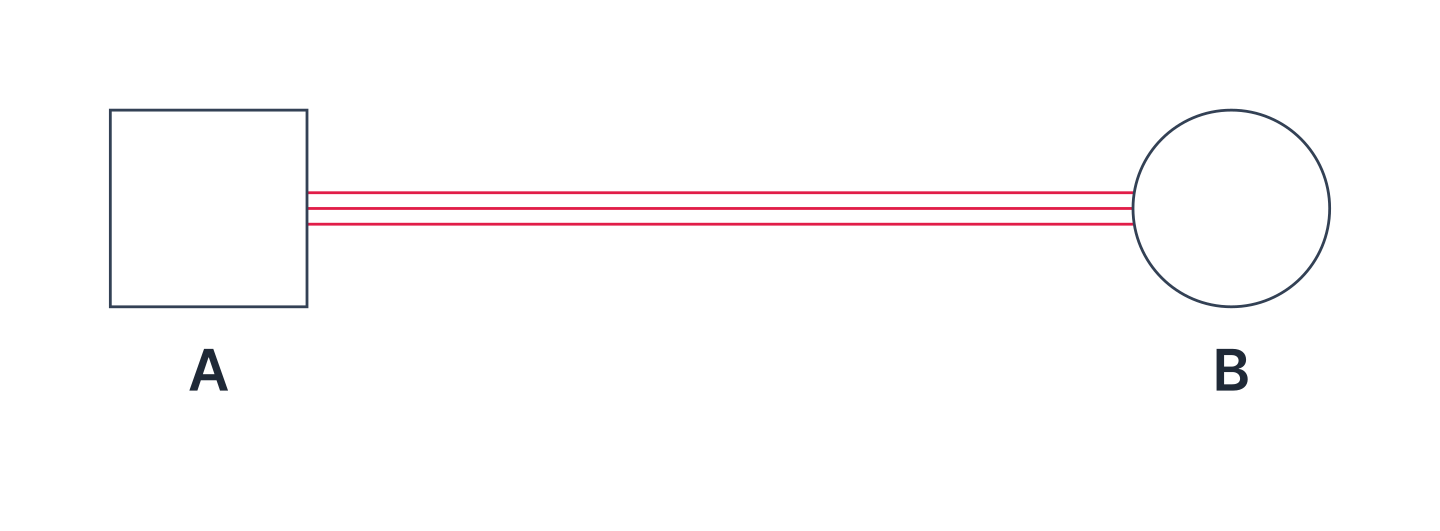

• 融合

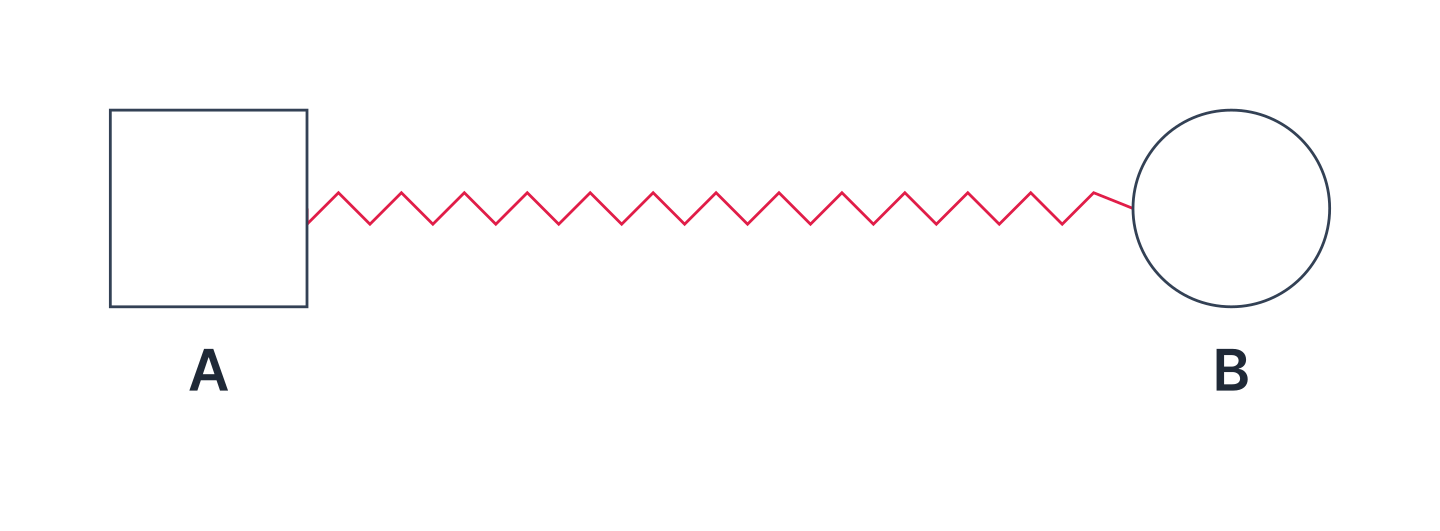

• 敌对

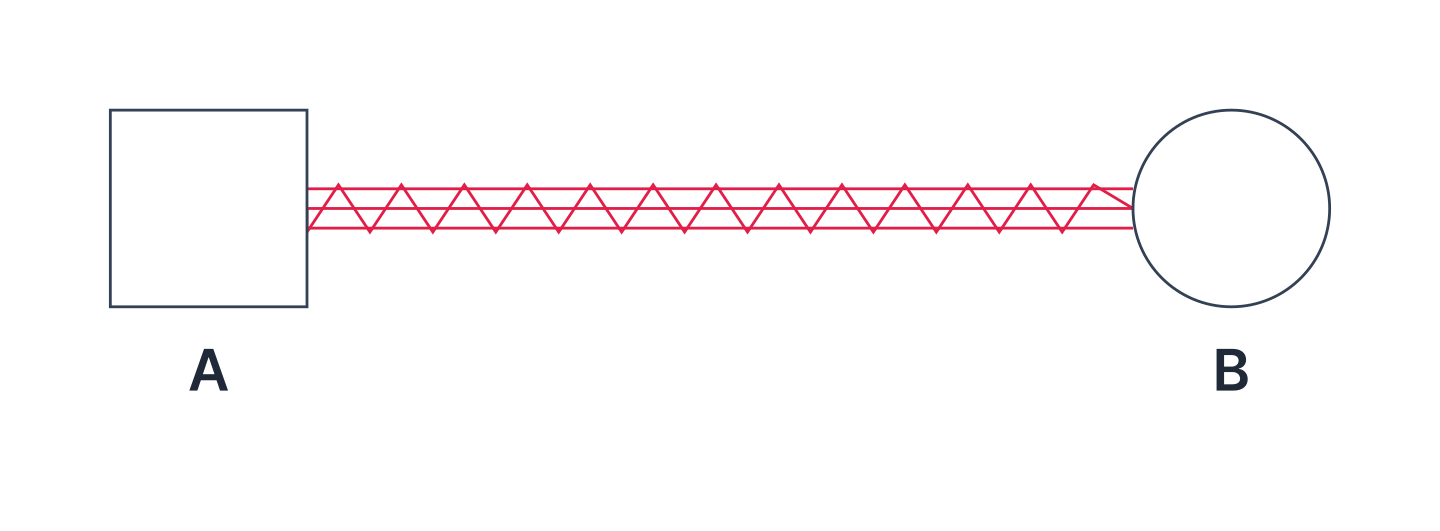

• 融合且敌对

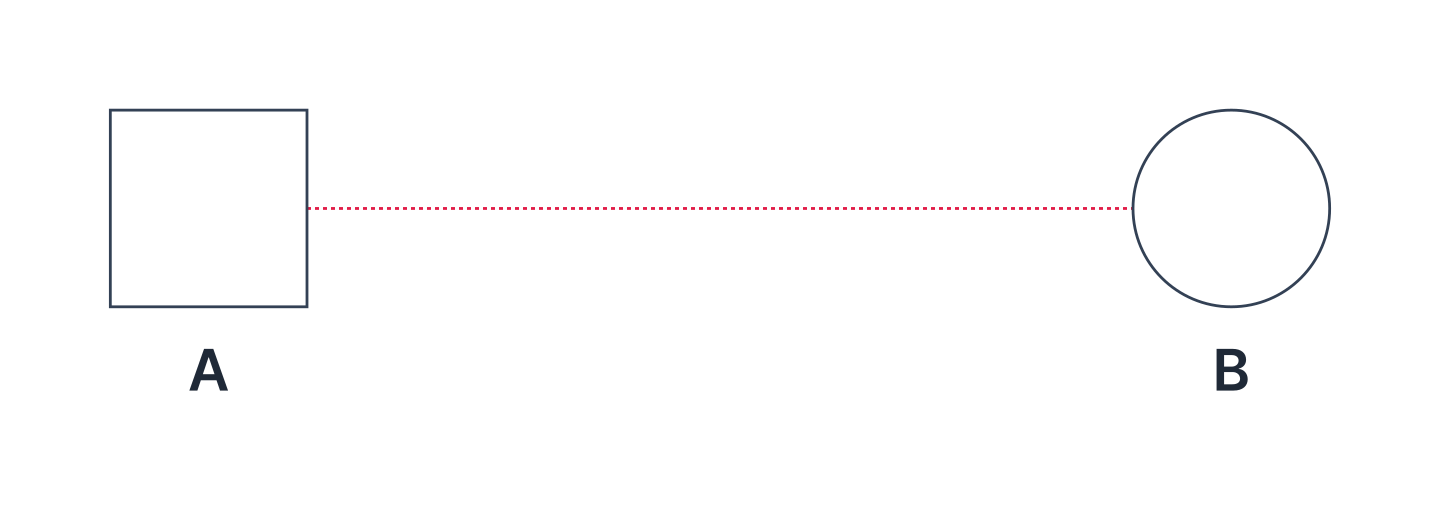

• 疏远

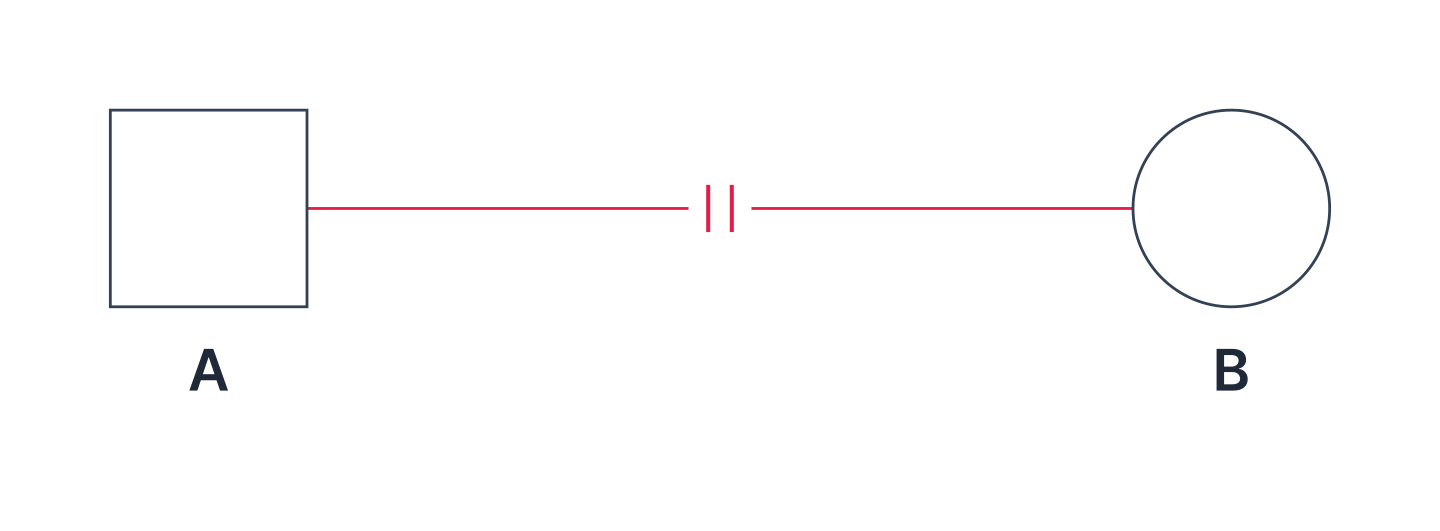

• 情感断绝

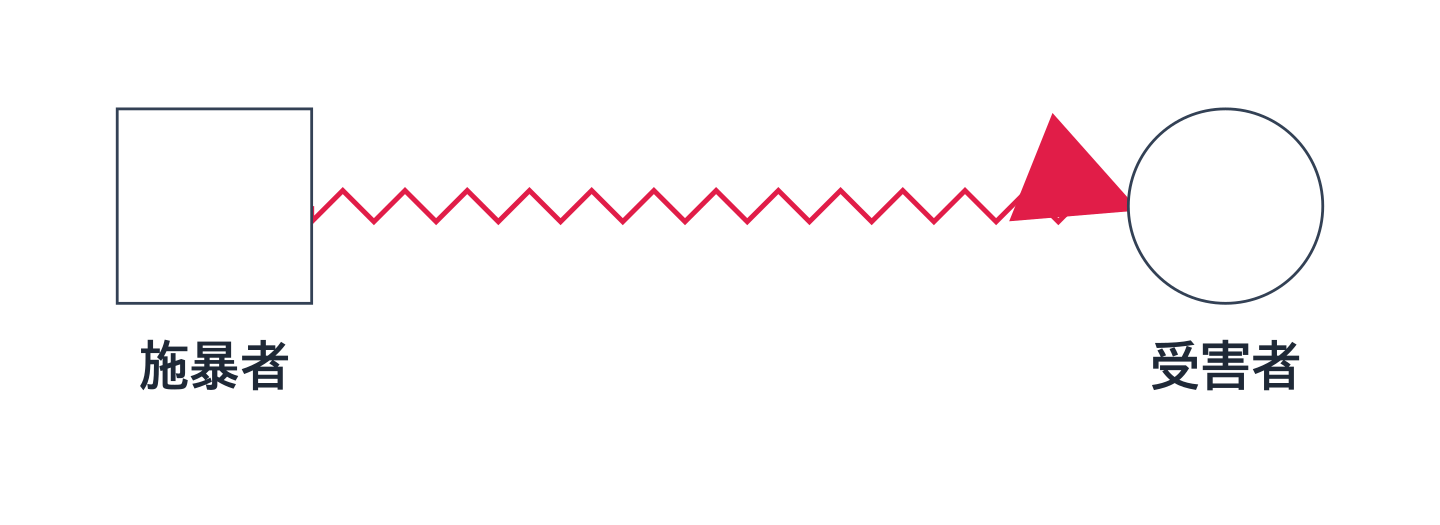

• 虐待

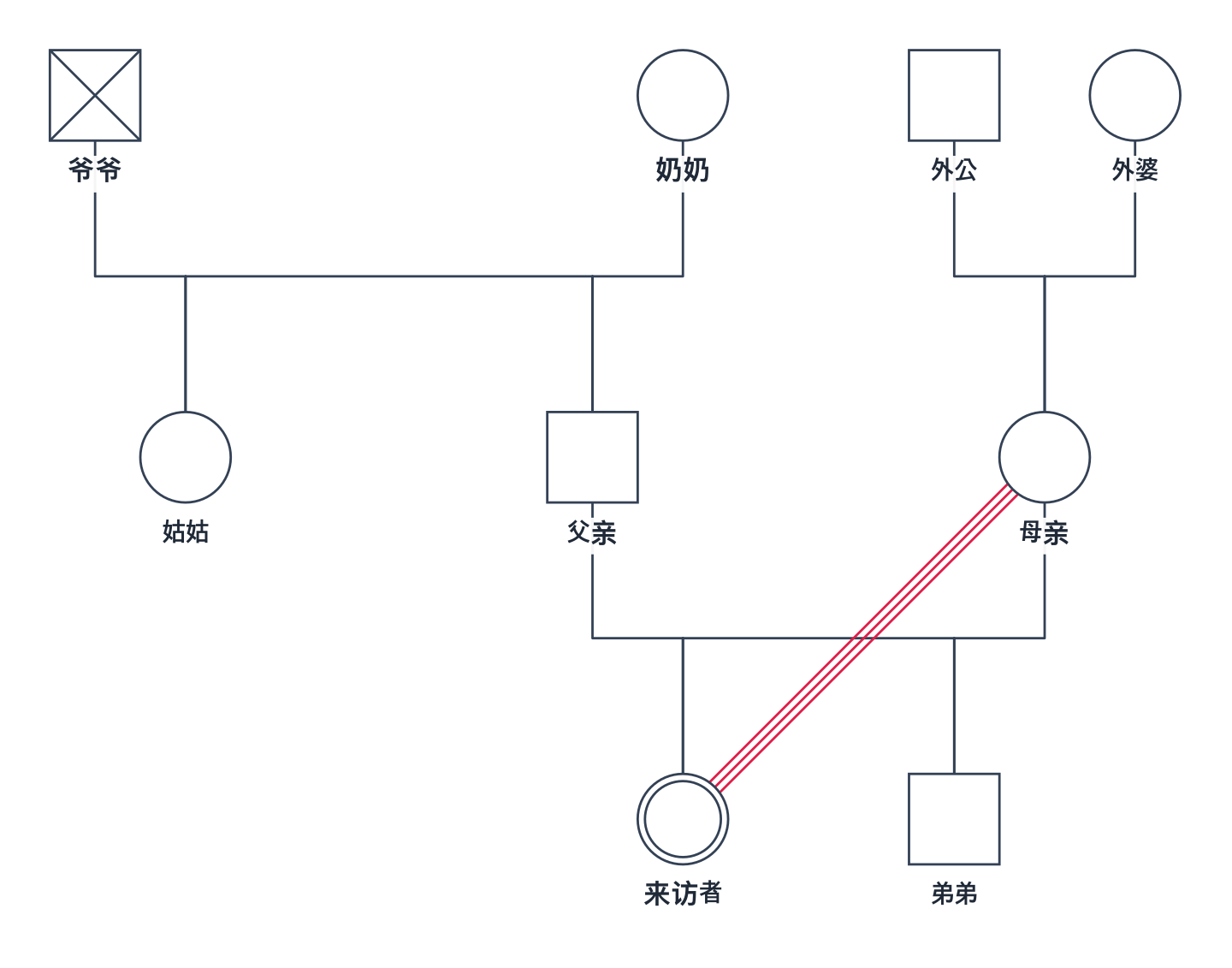

按照三代原则，家谱图要在一张图上至少画出三代：来访者、父母和祖父母。因为跨代的重复至少要有三代才看得出来。家谱图与其他图示的区别在于，它的排列有规则可循：同一代人位于同一水平线上，兄弟姐妹按年龄从左往右排列，夫妻由一条婚姻线连在一起，并尽量减少线条交叉。遵守这些规则，其他咨询师才能以同样的方式读懂同一张图。

• 至少三代——来访者、父母和祖父母。跨代的重复至少要有三代才看得出来。
• 同一代人在同一水平线上——世代错位，整张图的代际结构就会被打乱。
• 兄弟姐妹从左边起按年龄由大到小排列。
• 夫妻用一条婚姻线连在一起——双方的原生家庭都放在上方，位于夫妻的外侧。
• 一个人有多位配偶时，把他放在配偶中间，并按每段婚姻发生的先后从左往右排列。
• 减少线条交叉——交叉越多，越容易误读关系。

家谱图按以下六个步骤绘制。先把范围定在来访者以上两代（必要时再加下一代），按世代放置人物，再连接婚姻、离婚、子女线等法律和血缘关系。接着注明出生、死亡、结婚、迁居、患病等事件及年份；加上亲密、敌对、断绝等情感关系，并注明判断的时间；最后标出同住范围，检查有没有反复出现的模式。

1. 确定范围。来访者以上两代，必要时再加下一代。
2. 按世代放置人物。同一代人放在同一高度，兄弟姐妹按年龄由大到小排列。
3. 连接法律和血缘关系。婚姻、同居、分居、离婚和子女线。
4. 注明事件和年份。出生、死亡、结婚、离婚、迁居、患病和丧失。
5. 加上情感关系。亲密、敌对、断绝等，并注明各自的判断时间。
6. 标出同住范围，检查模式。反复出现的三角关系、代代重演的断绝、丧失集中的时期。

家谱图与其说是成品，不如说是一种访谈工具。在初次访谈中一起画家庭，提问自然有了先后顺序，来访者也能与自己的家庭拉开距离，以第三人称的视角来看它。实际工作中，它用于组织初次访谈、个案概念化、作为督导材料以及追踪咨询之间的变化；它让人把主诉问题放在家庭系统的重复之中来看，而不是看作个人的特质。社会工作者在家庭评估和督导中也以同样的方式使用家谱图，例如评估亲属能否担任亲属照顾者时。

• 组织初次访谈——它会成为一张“先问什么”的地图。
• 个案概念化——把主诉问题放在家庭系统的重复之中来看，而不是看作个人的特质。
• 督导材料——需要在短时间内说明一个个案时，比文字更快。
• 追踪咨询之间的变化——关系线会随咨询进展而改变，注明时间，它本身就成了进展记录。

Auruda Genogram 会在你输入人物和关系时自动计算排列。在这个过程中，它把遵守标准视为优先于紧凑和美观的硬性约束。即使能让图更窄或更好看，违反下列规则的排列也绝不采用。

• 世代绝不颠倒：子女一定放在父母下方。人数较多时，会把来访者父母各自的原生家庭往下放，让人一眼看出他们是谁的子女；人数达到 20 人以上时，没有任何记录的远亲会缩成小符号，画在其父母附近。
• 同一对夫妻的双胞胎必须相邻，中间不能隔着别人。
• 有多位配偶的人放在配偶中间，并按每段婚姻发生的先后从左往右排列。
• 夫妻用婚姻线连在一起，双方的原生家庭都放在上方的外侧。
• 图形绝不重叠，线条交叉在标准允许的范围内尽量减少。

世代顺序、配偶相邻、双胞胎相邻、多位配偶居中、图形重叠、线条穿过人物，这些都是排列算法的自动检查项目；检查不通过的排列改动不会上线。

不过，自动排列产生的只是初稿。哪些关系视为冲突、哪些事件留在家谱图上，这类临床判断不会自动化。这些判断交给咨询师，工具只负责节省重画的时间。

打开家谱图绘制工具 →用案例练习 →查看完成的家谱图示例 →

家谱图要画几代？

标准做法是至少画三代，即以来访者（IP）为基准，包括其上两代：父母和祖父母。可以画三代以上，但代数越多，越难在一张图上读出模式，所以最好把范围限定在咨询目的所需的程度。

画夫妻时，男性一定要在左边吗？

男左女右并不是绝对规则，而是沿用已久的绘图惯例。不过，在咨询师和督导一起阅读同一张家谱图的咨询与督导场合，遵循惯例可以减少误读。像再婚这样有两位以上配偶时，“把本人放在各位配偶中间”这条规则优先于惯例。

家谱图上怎么表示同居？

合法婚姻一般用实线连接，没有结婚而共同生活的伴侣（同居）用虚线连接。分居在关系线上画一条斜线，离婚画两条斜线。把关系开始和结束的年份写在线旁，就能看出时间的变化。

收养子女和寄养子女怎么区分？

亲生子女用实线竖线连到父母的关系线上，收养或寄养子女用虚线竖线连接。Auruda Genogram 把收养子女线画成实线旁再加一条虚线的双线，以便与寄养区分。兄弟姐妹的顺序不论是否收养、寄养，都按出生顺序排列（年长者在左）。

流产、死产和人工流产也要画在家谱图上吗？

如果是有临床意义的丧失，就要画上。常见画法是：当前的怀孕画三角形，自然流产画实心小圆，人工流产画小X，死产画一个小号的性别图形再打X。这些画法因版本和机构而异，如果所在机构有指引，请以机构指引为准。

家谱图和生态图有什么区别？

家谱图呈现家庭内部的代际结构和关系，生态图则呈现个人或家庭与学校、医院、社区服务等外部系统之间的关系。社会工作的评估（预估）中，两者经常一起使用。

社工个案中的家庭结构图怎么画？

社会工作教材所说的家庭结构图就是家谱图，画法相同：通常至少包括三代人，长辈在上、晚辈在下，同辈按年龄从左往右排列，夫妻一般男左女右，再用不同的线表示婚姻、离婚、子女和情感关系。

Auruda Genogram 免费吗？来访者的信息保存在哪里？

家谱图绘制工具免费，无需安装、无需登录，在浏览器中即可直接使用。不登录时，绘制的内容只保存在用户自己的设备上，保存到设备时使用 AES-256-GCM 加密。计算自动排列时，家谱图内容会经过服务器，但不会被保存。登录后，为了能在多台设备上接着使用，内容会保存在本公司的服务器上，正文和家谱图名称以 AES-256-GCM 加密保存。具体处理方式见隐私政策。

• Bowen, M. (1978). Family Therapy in Clinical Practice. Jason Aronson.
• McGoldrick, M., & Gerson, R. (1985). Genograms in Family Assessment. W. W. Norton.
• McGoldrick, M., Gerson, R., & Petry, S. (2020). Genograms: Assessment and Treatment (4th ed.). W. W. Norton.（中文书名常译作《家谱图：评估与干预》）

符号细节因版本和机构而异。本文概括了上述著作中通用的画法；如果所在机构或专业协会有指引，以指引为准。
